จับชิ้นงานแผ่นบางด้วยแคลมป์อย่างไรไม่ให้โก่ง จับแน่นแต่ไม่ทำให้ชิ้นงานเสียรูป
วิธีจับชิ้นงานแผ่นบางด้วยแคลมป์ไม่ให้โก่ง คือวางจุดรองรับไว้ใต้ตำแหน่งที่แคลมป์กดโดยตรง ลดช่วงลอยของชิ้นงาน และใช้แรงกดเพียงเท่าที่จำเป็นต่อการต้านแรงจากกระบวนการผลิต ควรแบ่งแรงกดออกเป็นหลายจุดแทนการใช้แคลมป์ตัวเดียวที่แรงมาก พร้อมเลือกหัวกดที่มีพื้นที่สัมผัสเหมาะสมและไม่ทำให้ผิวเป็นรอย
หัวใจสำคัญไม่ใช่การ “จับให้แน่นที่สุด” แต่คือการทำให้แรงกด แรงตัด และแรงรองรับอยู่ในแนวที่สมดุลกัน หากกดชิ้นงานลงในบริเวณที่ไม่มีฐานรอง ต่อให้ใช้แคลมป์คุณภาพดี แผ่นก็ยังมีโอกาสแอ่น โก่ง หรือคืนตัวหลังปลดแคลมป์จนขนาดคลาดเคลื่อนได้
ทำไมชิ้นงานแผ่นบางจึงโก่งง่ายเมื่อจับด้วยแคลมป์?
ชิ้นงานแผ่นบางมีความแข็งต้านการดัดต่ำกว่าชิ้นงานหนา เมื่อแคลมป์กดลงบนบริเวณที่มีช่องว่างด้านล่าง แผ่นจะทำตัวคล้ายคานหรือแผ่นพื้นที่รับแรง จึงเกิดการแอ่นตัวตามทิศทางของแรงกด แม้การโก่งจะดูไม่มากด้วยตาเปล่า แต่ก็อาจทำให้ตำแหน่งเจาะ ระยะประกอบ แนวเชื่อม หรือค่าที่ตรวจวัดคลาดเคลื่อนได้
ในภาพรวม การโก่งจะเพิ่มขึ้นเมื่อแรงกดสูงขึ้นและระยะระหว่างจุดรองรับยาวขึ้น ขณะที่ชิ้นงานที่หนาขึ้นจะต้านการดัดได้ดีขึ้นมาก หลักกลศาสตร์อย่างง่ายมักอธิบายแนวโน้มนี้ว่า การโก่งสัมพันธ์กับแรงกดและกำลังสามของช่วงลอย ส่วนความแข็งของหน้าตัดแผ่นสัมพันธ์กับกำลังสามของความหนา อย่างไรก็ตาม การคำนวณจริงต้องพิจารณารูปร่าง ตำแหน่งแรง ลักษณะการรองรับ และคุณสมบัติวัสดุร่วมกัน
ดังนั้น ชิ้นงานที่ใช้วัสดุชนิดเดียวกันและหนาเท่ากัน อาจโก่งไม่เท่ากัน หากจิ๊กมีระยะจุดรองรับต่างกัน หรือตำแหน่งแคลมป์อยู่ห่างจากฐานรองไม่เท่ากัน
ปัจจัยที่ทำให้ชิ้นงานโก่งหรือเป็นรอย
| ปัจจัย | ผลที่อาจเกิดขึ้น | แนวทางแก้เบื้องต้น |
|---|---|---|
| แรงกดมากเกินไป | แผ่นแอ่น เกิดรอยบุบ หรือเสียรูปถาวร | ลดแรงกดและทดสอบจากระดับต่ำขึ้นไป |
| จุดกดไม่มีฐานรองด้านล่าง | ชิ้นงานโก่งลงตามแรงแคลมป์ | เพิ่ม Rest Pad หรือ Work Support ใต้จุดกด |
| ระยะระหว่างจุดรองรับกว้าง | กลางแผ่นยุบหรือสั่นระหว่างทำงาน | เพิ่มจำนวนจุดรองรับและลดช่วงลอย |
| หัวกดมีพื้นที่เล็กหรือแข็งเกินไป | เกิดรอยกดเฉพาะจุด | ใช้หัวกดหน้ากว้างหรือแผ่นรองที่เหมาะกับผิวงาน |
| แคลมป์กดเอียง | ชิ้นงานเลื่อนและโก่งพร้อมกัน | จัดแนวแรงให้ตั้งฉากกับผิวรองรับ |
| จับยึดหลายจุดเกินความจำเป็น | ชิ้นงานบิดจากการบังคับหลายทิศทาง | แยกหน้าที่ Locator, Support และ Clamp ให้ชัดเจน |
| ความหนาชิ้นงานแต่ละล็อตต่างกัน | แรงกดไม่สม่ำเสมอ | ใช้สปินเดิลปรับระดับ หัวกดสปริง หรือระบบชดเชยความหนา |
| ความร้อนจากการเชื่อม | แผ่นโก่งแม้ตั้งแคลมป์ถูกต้อง | ควบคุมลำดับเชื่อม ระยะเชื่อม และการกระจายความร้อนร่วมด้วย |
หลักสำคัญที่สุด: ให้แคลมป์กดตรงกับจุดรองรับ
การวางฐานรองใต้จุดแคลมป์ช่วยให้แรงไหลจากหัวกด ผ่านชิ้นงาน ลงสู่ฐานจิ๊กเป็นแนวสั้นที่สุด ชิ้นงานจึงไม่ต้องรับแรงดัดโดยไม่จำเป็น หลักการออกแบบ Jig & Fixture ของ Carr Lane ก็แนะนำให้มีฐานรองใต้ตำแหน่งแคลมป์เพื่อป้องกันการเสียรูปของชิ้นงาน (Carr Lane)
ถ้าจำเป็นต้องกดบริเวณกลางแผ่นที่มีรูปทรงหรือระดับผิวไม่คงที่ อาจใช้ Adjustable Support หรือ Work Support ซึ่งปรับเข้าหาผิวชิ้นงานก่อนล็อกให้แข็งแรง จุดสำคัญคือฐานรองต้องสัมผัสชิ้นงานโดยไม่ดันชิ้นงานให้สูงขึ้นจาก Datum เดิม
ลองนึกภาพง่าย ๆ ว่าแคลมป์คือมือที่กดลง ส่วนจุดรองรับคือโต๊ะ หากมือกดลงตรงตำแหน่งที่มีโต๊ะรอง แผ่นจะนิ่ง แต่ถ้ากดตรงส่วนที่ยื่นพ้นโต๊ะ แผ่นย่อมงอได้ง่ายกว่า
8 วิธีจับชิ้นงานแผ่นบางด้วยแคลมป์ไม่ให้โก่ง
1. กำหนด Datum และจุดรองรับก่อนเลือกตำแหน่งแคลมป์
เริ่มจากกำหนดว่าผิวใดเป็นผิวอ้างอิงหลัก ขอบใดใช้กำหนดตำแหน่ง และต้องควบคุมทิศทางการเคลื่อนที่ใดบ้าง จากนั้นจึงวาง Locator และจุดรองรับให้ชิ้นงานอยู่ในตำแหน่งซ้ำเดิมได้
แคลมป์มีหน้าที่กดชิ้นงานให้สัมผัสจุดอ้างอิง ไม่ควรถูกใช้แทน Locator เพราะเมื่อแรงกดเปลี่ยน ตำแหน่งชิ้นงานก็อาจเปลี่ยนตามไปด้วย โดยเฉพาะแผ่นบางที่ยืดหยุ่นและเคลื่อนตัวง่าย
2. วางจุดรองรับใต้หัวกดโดยตรง

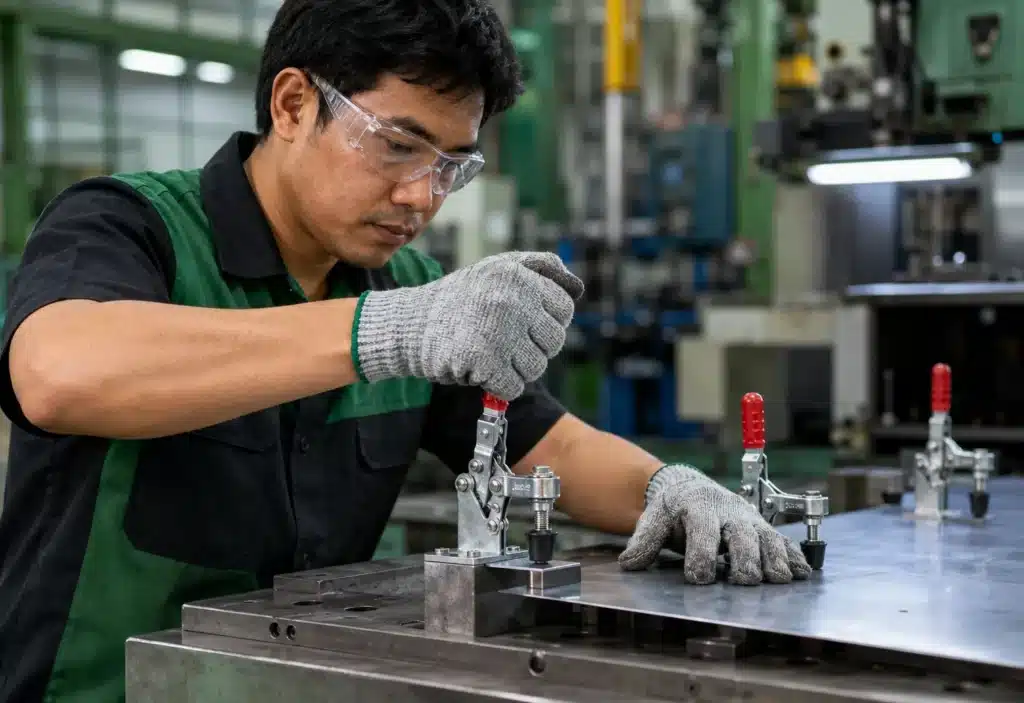

หากใช้ Hold-Down Toggle Clamp ให้ติด Rest Pad ใต้หัวกดหรือให้อยู่ใกล้แนวแรงกดมากที่สุด หลีกเลี่ยงการกดตรงกึ่งกลางช่องว่างขนาดใหญ่ แม้ชิ้นงานจะดูแนบกับจิ๊กในขณะล็อก เพราะเมื่อปลดแคลมป์ ชิ้นงานอาจคืนตัวและทำให้ตำแหน่งรูหรือรูปทรงคลาดเคลื่อน
สำหรับแผ่นขนาดใหญ่ ควรมีจุดรองรับรอบพื้นที่ทำงานและเพิ่มจุดรองรับบริเวณที่รับแรงจากการเจาะ การกัด หรือการประกอบ
3. ลดช่วงลอยของแผ่นให้สั้นลง
แทนที่จะเพิ่มแรงกด ให้ลองเพิ่มจุดรองรับก่อน เพราะระยะช่วงลอยมีผลต่อการแอ่นตัวสูงมาก จุดรองรับเพิ่มเติมอาจเป็น Rest Button, Jack Support, Adjustable Support หรือแผ่นรองที่ผ่านการเจียรระดับให้เท่ากัน
อย่างไรก็ตาม จุดรองรับทุกจุดต้องมีระดับสัมพันธ์กัน หากมีจุดใดสูงเกินไป จุดนั้นจะกลายเป็นจุดดันชิ้นงานและทำให้ชิ้นงานกระดกหรือบิดเสียเอง
4. ใช้หลายจุดกดที่แรงต่ำ แทนจุดเดียวที่แรงสูง
แคลมป์ขนาดใหญ่เพียงตัวเดียวอาจทำให้แรงรวมกระจุกตัวอยู่จุดเดียว การใช้แคลมป์ขนาดเหมาะสมหลายตัวช่วยกระจายแรงและลดการยุบเฉพาะจุดได้ แต่ไม่ควรเพิ่มจำนวนแคลมป์โดยไม่มีเหตุผล เพราะการจับยึดมากเกินไปอาจทำให้เกิด Over-Constraint หรือเกิดแรงภายในชิ้นงาน
ตำแหน่งกดควรสมมาตรเท่าที่รูปทรงและกระบวนการอนุญาต และควรกดจากจุดอ้างอิงหลักไปยังจุดรองตามลำดับเดียวกันทุกครั้ง
5. เลือกหัวกดให้เหมาะกับพื้นผิว
หัวกดหน้ากว้างช่วยกระจายแรงได้ดีกว่าปลายแหลม แต่ไม่ได้หมายความว่าต้องกว้างที่สุดเสมอไป เพราะหัวกดต้องไม่ชนรายละเอียดของชิ้นงานหรือกีดขวางเครื่องมือ
หากผิวชิ้นงานเป็นงานพ่นสี สเตนเลสขัดเงา อะลูมิเนียม หรือแผ่นเคลือบ อาจใช้หัวกดยาง ยูรีเทน หรือแผ่นรองป้องกันรอย โดยต้องเลือกความแข็งให้พอส่งแรงได้ ไม่ยวบจนตำแหน่งชิ้นงานเปลี่ยน และต้องตรวจว่าวัสดุรองทนต่อน้ำมัน อุณหภูมิ หรือสารเคมีในกระบวนการหรือไม่
6. ปรับแรงกดเท่าที่จำเป็น ไม่อ้างอิงจาก Holding Capacity เพียงอย่างเดียว
ค่า Holding Capacity ของ Toggle Clamp คือความสามารถในการรับแรงของแคลมป์ขณะล็อก ไม่ใช่แรงที่หัวกดส่งลงบนชิ้นงานโดยตรง ผู้ผลิต DESTACO ระบุว่าแรงกดจริงของแคลมป์มือยังขึ้นอยู่กับแรงที่ผู้ปฏิบัติงานใส่ ตำแหน่งมือ กลไกทดแรง และตำแหน่งสปินเดิลบนแขนแคลมป์ (DESTACO)
ดังนั้น อย่าเลือกแคลมป์จากตัวเลข Holding Capacity สูงสุดเพียงอย่างเดียว สำหรับแผ่นบางควรเริ่มปรับสปินเดิลให้เกิดแรงกดต่ำก่อน แล้วเพิ่มทีละน้อยจนชิ้นงานไม่ขยับภายใต้แรงกระบวนการ โดยยังไม่เกิดรอยหรือค่าความเรียบเปลี่ยน
7. จัดแนวแรงแคลมป์ให้ต้านแรงจากกระบวนการอย่างเหมาะสม
ถ้าแรงหลักจากการทำงานเกิดในแนวราบ การเพิ่มแรงกดลงในแนวดิ่งอย่างเดียวอาจไม่ใช่คำตอบ ควรใช้ Locator รับแรงด้านข้าง หรือเพิ่ม Side Clamp ที่ออกแบบมาเพื่อดันชิ้นงานเข้าหาจุดอ้างอิง
แต่การดันด้านข้างกับแผ่นบางต้องระวังการโก่งแบบ Buckling โดยเฉพาะเมื่อแผ่นยาวและไม่มีตัวรองรับตามแนวขอบ ควรให้แรงด้านข้างกระทำใกล้จุดรองรับหรือแนว Locator และใช้แรงเพียงพอสำหรับกำหนดตำแหน่งเท่านั้น
8. ตรวจสอบทั้งตอนจับและหลังปลดแคลมป์
การวัดเฉพาะตอนที่ชิ้นงานยังถูกกดอยู่ อาจทำให้เข้าใจผิดว่าจิ๊กทำงานถูกต้อง ควรตรวจอย่างน้อยสองสภาวะ ได้แก่ ขณะล็อกแคลมป์และหลังปลดแคลมป์
เครื่องมือที่ใช้ได้ เช่น Dial Indicator, Feeler Gauge, Straightedge, Height Gauge หรือเครื่องวัดสามมิติ ขึ้นอยู่กับค่าความคลาดเคลื่อนของงาน หากเข็มวัดเปลี่ยนมากทันทีที่ล็อกแคลมป์ แสดงว่าระบบกำลังบังคับให้ชิ้นงานเสียรูป ไม่ใช่เพียงจับให้อยู่กับที่
เลือกแคลมป์แบบไหนให้เหมาะกับชิ้นงานแผ่นบาง?
| ชนิดแคลมป์ | เหมาะกับงาน | จุดเด่น | สิ่งที่ต้องระวังเมื่อใช้กับแผ่นบาง |
| Hold-Down Toggle Clamp | งานประกอบ เจาะ ตรวจสอบ และงานผลิตซ้ำ | ล็อกเร็ว ตำแหน่งซ้ำง่าย ปรับสปินเดิลได้ | ต้องมีฐานรองใต้จุดกดและไม่ตั้งแรงสูงเกินไป |
| Horizontal Handle Toggle Clamp | พื้นที่เหนือจิ๊กจำกัด | ตัวแคลมป์เตี้ย ไม่กีดขวางด้านบน | ตรวจระยะเปิดแขนและแนวหัวกดให้ตรงกับ Support |
| Side Clamp | ต้องการเปิดพื้นที่ด้านบนสำหรับเครื่องมือ | ดันชิ้นงานเข้า Locator ได้โดยไม่บังผิวบน | แรงตามแนวขอบอาจทำให้แผ่นย่นหรือ Buckling |
| Pneumatic Clamp | งานผลิตซ้ำจำนวนมาก | ควบคุมแรงและลำดับการจับได้สม่ำเสมอกว่าแรงมือ | ต้องมี Regulator, Stop และตรวจแรงจริงที่หัวกด |
| Swing Clamp หรือ Hydraulic Clamp | จิ๊กอัตโนมัติและงานที่ต้องเปิดพื้นที่โหลดชิ้นงาน | แขนหลบออกจากพื้นที่โหลด ควบคุมระบบได้ | ออกแบบลำดับให้หัวกดสัมผัสหลังชิ้นงานวางครบจุดรองรับ |
| Vacuum Fixture | แผ่นกว้าง ผิวค่อนข้างเรียบ และต้องการเปิดผิวบน | กระจายแรงดูดทั่วพื้นที่ ลดจุดกดเฉพาะที่ | ต้องมีพื้นที่ซีลเพียงพอ ตรวจการรั่วและแรงต้านการเลื่อน |
| Magnetic Chuck/Fixture | แผ่นวัสดุเฟอร์โรแมกเนติก | ไม่ต้องมีแขนแคลมป์บังผิวบน | ใช้ไม่ได้กับทุกวัสดุ และต้องพิจารณาแรงยึดตามพื้นที่สัมผัสจริง |
สำหรับแผ่นเรียบขนาดใหญ่ Vacuum Fixture อาจเป็นทางเลือกที่ดี เพราะรองรับและยึดชิ้นงานในลักษณะกระจายตัวมากกว่าการกดเป็นจุด แต่ต้องประเมินการรั่ว สภาพผิว และแรงตัดด้านข้างให้ครบถ้วน Carr Lane ระบุว่างานแผ่นบางและฝาครอบเรียบเป็นหนึ่งในงานที่สามารถพิจารณาการจับยึดด้วยสุญญากาศได้ (Carr Lane)
ขั้นตอนออกแบบจิ๊กจับแผ่นบางแบบใช้งานได้จริง
ขั้นที่ 1: ระบุแรงที่เกิดจากกระบวนการ
พิจารณาว่างานเป็นการเจาะ กัด เชื่อม ประกอบ ตรวจสอบ หรือทากาว เพราะแต่ละกระบวนการสร้างแรงและความร้อนไม่เหมือนกัน รวมถึงดูทิศทางของแรง ไม่ใช่พิจารณาเฉพาะขนาดแรง
ขั้นที่ 2: กำหนดผิวอ้างอิงและ Locator
เลือก Datum หลักที่สัมพันธ์กับแบบและขั้นตอนตรวจสอบ วาง Locator เพื่อจำกัดการเคลื่อนที่เท่าที่จำเป็น และเว้นทางให้ใส่–ถอดชิ้นงานสะดวก
ขั้นที่ 3: วางจุดรองรับใกล้พื้นที่รับแรง
เพิ่มฐานรองใต้ตำแหน่งแคลมป์และใกล้บริเวณที่เครื่องมือออกแรง หากชิ้นงานมีความสูงแปรผัน ให้ใช้จุดรองรับแบบปรับได้โดยไม่ดันชิ้นงานออกจาก Datum
ขั้นที่ 4: เลือกชนิดและตำแหน่งแคลมป์
เลือกแคลมป์ตามพื้นที่ติดตั้ง ทิศทางแรง จำนวนรอบการผลิต และความต้องการเปิดพื้นที่ทำงาน ตำแหน่งหัวกดควรอยู่เหนือ Support หรือใกล้ที่สุดเท่าที่ทำได้
ขั้นที่ 5: เริ่มตั้งแรงจากระดับต่ำ
ปรับสปินเดิลหรือแรงดันให้แคลมป์สัมผัสชิ้นงานอย่างมั่นคง จากนั้นเพิ่มแรงทีละน้อยจนชิ้นงานไม่เคลื่อนภายใต้สภาวะทำงานจริง ไม่ควรตั้งจากความรู้สึกว่าโยกด้ามยากแล้วจึงถือว่าแน่นพอ
ขั้นที่ 6: กำหนดลำดับการล็อก
เริ่มจากจุดใกล้ Datum หลัก แล้วไล่ไปยังจุดรองอื่นตามลำดับเดิม หากใช้ระบบลมหรือไฮดรอลิก ควรออกแบบ Sequencing ให้ Locator และ Support ทำงานก่อน Clamp
ขั้นที่ 7: ทดลองวัดการเคลื่อนตัว
ติด Dial Indicator ที่จุดเสี่ยง แล้วบันทึกค่าก่อนจับ ขณะจับ ระหว่างกระบวนการ และหลังปลด หากค่ากลับไม่เท่าเดิม อาจเกิดการเสียรูปถาวร การลื่น หรือแรงตกค้าง
ขั้นที่ 8: บันทึกค่าตั้งมาตรฐาน
เมื่อได้ผลที่เหมาะสมแล้ว ควรบันทึกตำแหน่งสปินเดิล แรงดัน ลำดับการจับ รุ่นหัวกด และเกณฑ์ตรวจสอบไว้ใน WI เพื่อให้ผู้ปฏิบัติงานแต่ละคนจับชิ้นงานได้สม่ำเสมอ
เช็กลิสต์ก่อนเริ่มผลิตจริง
- หัวกดของแคลมป์อยู่ตรงหรือใกล้จุดรองรับด้านล่าง
- ชิ้นงานสัมผัส Datum ครบก่อนเริ่มล็อกแคลมป์
- ไม่มีจุดรองรับใดสูงจนดันชิ้นงานกระดก
- แรงกดเพียงพอต่อแรงกระบวนการ แต่ไม่ทำให้ผิวบุบ
- หัวกดไม่ขูดผิวขณะปิดหรือเปิดแคลมป์
- Locator รับแรงด้านข้างแทนการพึ่งแรงเสียดทานจากแคลมป์เพียงอย่างเดียว
- เครื่องมือไม่ชนแขนแคลมป์ ด้ามจับ หรือฐานยึด
- ค่าความเรียบผ่านทั้งขณะจับและหลังปลดแคลมป์
- ลำดับการล็อกเหมือนกันทุกครั้ง
- มีการตรวจสภาพหัวกด สปินเดิล นอตล็อก และจุดหมุนตามรอบ
อาการที่พบบ่อยและวิธีแก้
| อาการ | สาเหตุที่ควรตรวจเป็นอันดับแรก | วิธีแก้ที่แนะนำ |
| กลางแผ่นยุบเมื่อปิดแคลมป์ | ไม่มี Support ใต้หัวกด | ย้ายแคลมป์หรือเพิ่ม Support ใต้แนวแรง |
| ปลดแคลมป์แล้วรูคลาดตำแหน่ง | เจาะขณะชิ้นงานถูกบังคับให้โก่ง | ลดแรงกด ลดช่วงลอย และวัดหลังปลด |
| ผิวเกิดรอยวงหรือรอยบุบ | หัวกดเล็ก แข็ง หรือสัมผัสเอียง | ใช้หัวกดหน้ากว้างขึ้นและวัสดุป้องกันรอย |
| ขอบฝั่งหนึ่งลอยขึ้น | จุดรองรับสูงไม่เท่ากันหรือกดไม่สมมาตร | ตรวจระดับ Support และจัดลำดับการจับใหม่ |
| ผลงานแต่ละคนไม่เท่ากัน | แรงมือและตำแหน่งสปินเดิลไม่คงที่ | ทำ Mechanical Stop หรือใช้ระบบควบคุมแรง |
| ชิ้นงานสั่นระหว่างเจาะ | Support อยู่ห่างจากจุดตัดมาก | เพิ่ม Support ใกล้ตำแหน่งเจาะและลดระยะยื่น |
| แผ่นย่นจากด้านข้าง | Side Clamp ออกแรงมากหรือแผ่นไม่มีขอบรอง | ลดแรงและวาง Locator ใกล้แนวแรง |
| งานเชื่อมโก่งแม้จับแน่น | ความร้อนและลำดับเชื่อมไม่สมดุล | ปรับลำดับ Tack/เชื่อม กระจายความร้อน และทบทวนจุดจับ |
ตัวอย่างแนวคิดการจัดวางแคลมป์
สมมติเป็นแผ่นโลหะทรงสี่เหลี่ยมที่ต้องเจาะหลายตำแหน่ง หากใช้แคลมป์หนึ่งตัวกดกลางแผ่น โดยมีฐานรองเฉพาะรอบขอบ ชิ้นงานจะยุบลงตรงกลางได้ง่าย แนวทางที่เหมาะกว่าคือเพิ่ม Support ใกล้ตำแหน่งเจาะและใต้แนวหัวกด แล้วแบ่งการจับเป็นหลายจุดด้วยแรงต่ำ
หากต้องเปิดพื้นที่ด้านบนทั้งหมด อาจย้ายไปใช้ Side Clamp ร่วมกับ Locator ที่แข็งแรง หรือใช้ Vacuum Fixture หากผิวและกระบวนการเหมาะสม ไม่ควรเลือกชนิดแคลมป์จากความสะดวกในการติดตั้งเพียงอย่างเดียว แต่ต้องดูทิศทางแรงและวิธีที่แรงถูกส่งผ่านชิ้นงานลงสู่ฐานจิ๊กด้วย
คำถามที่พบบ่อยเกี่ยวกับการจับชิ้นงานแผ่นบาง
1. จับชิ้นงานแผ่นบางให้แน่นขึ้น จะช่วยไม่ให้โก่งหรือไม่?
ไม่เสมอไป หากไม่มีฐานรองใต้จุดกด การเพิ่มแรงอาจทำให้ชิ้นงานโก่งมากกว่าเดิม ควรแก้ตำแหน่ง Support และลดช่วงลอยก่อนเพิ่มแรงแคลมป์
2. ควรใช้แคลมป์กี่ตัวกับชิ้นงานแผ่นบาง?
ไม่มีจำนวนตายตัว ต้องพิจารณาขนาดแผ่น ความหนา วัสดุ รูปทรง ระยะจุดรองรับ และแรงจากกระบวนการ หลักคือใช้จำนวนเท่าที่จำเป็น กระจายแรงอย่างสมดุล และไม่ทำให้เกิดการบังคับชิ้นงานเกินจำเป็น
3. Toggle Clamp เหมาะกับชิ้นงานแผ่นบางหรือไม่?
เหมาะ หากเลือกขนาดพอดี ปรับสปินเดิลอย่างถูกต้อง และมีฐานรองใต้หัวกด Toggle Clamp ช่วยให้จับ–ปล่อยได้เร็วและตำแหน่งการล็อกซ้ำได้ดี แต่ไม่ควรตีความค่า Holding Capacity ว่าเป็นแรงกดบนชิ้นงาน
4. ใช้ยางรองหัวแคลมป์แล้วจะไม่โก่งแน่นอนหรือไม่?
ไม่แน่นอน ยางช่วยลดรอยและกระจายแรงบริเวณผิวสัมผัสได้ แต่ถ้าจุดกดไม่มีฐานรองหรือแรงสูงเกินไป ชิ้นงานยังโก่งได้ นอกจากนี้ยางที่นิ่มมากอาจทำให้ตำแหน่งไม่มั่นคง
5. หัวกดควรอยู่ห่างจากขอบชิ้นงานเท่าไร?
ไม่มีระยะเดียวที่ใช้ได้กับทุกงาน ควรให้อยู่บนพื้นที่ที่รับแรงได้ มี Support รองรับ ไม่รบกวนเครื่องมือ และไม่ใกล้ขอบจนทำให้ขอบม้วนหรือบุบ ระยะจริงควรยืนยันด้วยการคำนวณหรือทดลองวัดกับชิ้นงานจริง
6. Vacuum Fixture ดีกว่าแคลมป์แบบกดหรือไม่?
ดีกว่าในบางงาน เช่น แผ่นกว้าง ผิวเรียบ และต้องการเปิดพื้นที่ด้านบน เพราะแรงดูดกระจายทั่วพื้นที่ แต่ต้องมีซีลที่ดี พื้นที่ดูดเพียงพอ และแรงยึดต้องต้านแรงด้านข้างจากกระบวนการได้
7. ถ้าชิ้นงานคืนตัวหลังปลดแคลมป์ ถือว่าใช้งานได้หรือไม่?
ต้องดูขั้นตอนผลิต หากเจาะ วัด หรือประกอบขณะที่ชิ้นงานถูกกดให้โก่ง ตำแหน่งที่ได้อาจคลาดเคลื่อนหลังคืนตัว แม้ชิ้นงานจะกลับมาเรียบก็ตาม จึงต้องตรวจขนาดหลังปลดแคลมป์ด้วย
8. งานเชื่อมควรจับแผ่นให้แน่นมากเพื่อกันโก่งหรือไม่?
แรงจับอย่างเดียวไม่สามารถชดเชยความเค้นจากความร้อนได้ทั้งหมด ควรออกแบบจุดรองรับ ลำดับ Tack และลำดับเชื่อมให้สมดุล รวมถึงควบคุม Heat Input และเว้นพื้นที่ให้เกิดการขยายตัวอย่างเหมาะสม
9. แรงกดของแคลมป์กับ Holding Capacity ต่างกันอย่างไร?
แรงกดคือแรงที่หัวแคลมป์ส่งลงบนชิ้นงานขณะปิด ส่วน Holding Capacity คือแรงสูงสุดที่กลไกแคลมป์รับได้ในสภาวะล็อกโดยไม่เสียรูปถาวร ทั้งสองค่าไม่ใช่ค่าเดียวกัน จึงต้องอ่านข้อมูลผู้ผลิตให้ถูกประเภท
10. จะรู้ได้อย่างไรว่าใช้แรงกดพอดีแล้ว?
แรงกดถือว่าเหมาะเมื่อชิ้นงานสัมผัส Datum ครบ ไม่เลื่อนระหว่างทำงาน ไม่เกิดรอยบุบ และค่าการโก่งจาก Dial Indicator ยังอยู่ในเกณฑ์ที่แบบกำหนด ทั้งขณะจับและหลังปลดแคลมป์
สรุป
การจับชิ้นงานแผ่นบางไม่ให้โก่งไม่ได้เริ่มจากการหาแคลมป์ที่แรงที่สุด แต่เริ่มจากการออกแบบเส้นทางรับแรงให้ถูกต้อง วาง Support ใต้จุดกด ลดช่วงลอย กระจายแรงหลายจุด และใช้แรงเพียงเท่าที่จำเป็น แคลมป์ควรทำหน้าที่พาชิ้นงานเข้าสัมผัส Datum อย่างมั่นคง ไม่ใช่บังคับแผ่นให้เปลี่ยนรูปตามจิ๊ก
ก่อนผลิตจริง ควรทดลองวัดการเคลื่อนตัวของแผ่นทุกครั้ง โดยเฉพาะงานเจาะ งานเชื่อม งานประกอบ และงานตรวจสอบที่มีค่าความคลาดเคลื่อนต่ำ เพราะการเสียรูปเพียงเล็กน้อยในขณะจับ อาจกลายเป็นปัญหาขนาด ตำแหน่ง และการประกอบหลังปลดแคลมป์ได้
