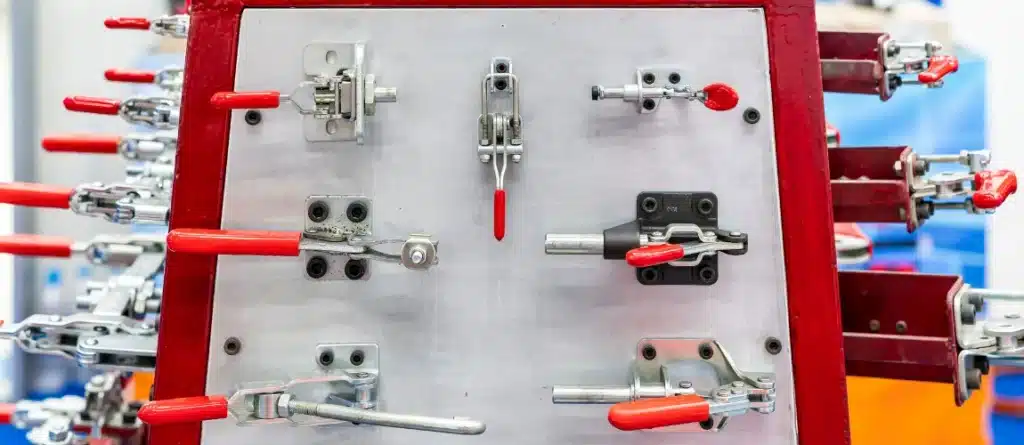

วิธีติดตั้ง Toggle Clamp ต้องทำอย่างไร?
การติดตั้ง Toggle Clamp หรือปากกาจับชิ้นงาน ที่ถูกต้องควรเริ่มจากวางชิ้นงานและ Locator หรือ Stopper ก่อน จากนั้นจึงกำหนดตำแหน่ง Clamp ให้แรงกดพุ่งเข้าหาจุดรองรับ ปรับปลายกดหรือ Spindle ให้สัมผัสชิ้นงานเมื่อกลไกเข้าสู่ตำแหน่งล็อก แล้วจึงมาร์กรู เจาะ ยึดฐาน และทดลองเปิด-ปิดหลายรอบก่อนใช้งานจริง
หลักสำคัญมี 6 เรื่อง ได้แก่
- เลือก Toggle Clamp ให้ตรงกับทิศทางแรง
- วางชิ้นงานและ Locator ก่อนกำหนดตำแหน่ง Clamp
- ให้แรง Clamp พุ่งเข้าหา Locator หรือจุดรองรับ
- ตรวจระยะเปิดของแขน Clamp และ Handle
- ยึดฐานตามรู Mounting ของรุ่นนั้น
- ปรับ Spindle แล้วทดสอบการล็อกก่อนใช้งานจริง
Carr Lane แนะนำในหลักการออกแบบ Jig & Fixture ว่าแรงจับควรพุ่งเข้าสู่ Locator หรือส่วนที่แข็งแรงของ Workholder เพื่อลดโอกาสทำให้ชิ้นงานเสียรูป ซึ่งเป็นหลักสำคัญมากกว่าการติด Clamp ในตำแหน่งที่เพียงแค่ “เอื้อมถึงชิ้นงาน” เท่านั้น
Toggle Clamp คืออะไร และทำไมตำแหน่งติดตั้งจึงสำคัญ?
Toggle Clamp คืออุปกรณ์จับยึดแบบกลไกที่ออกแบบให้สามารถจับและปล่อยชิ้นงานได้รวดเร็ว โดยเมื่อผู้ใช้งานโยก Handle กลไกจะเคลื่อนเข้าหาชิ้นงาน จากนั้นสร้างแรง Clamp และเข้าสู่ตำแหน่งล็อกแบบ Over-Center
Carr Lane อธิบายว่ากลไก Toggle จะเคลื่อนเข้าหาชิ้นงานก่อน แล้วจึงสร้างแรงจับหลังจากสัมผัสชิ้นงาน และล็อกเมื่อจุดหมุนของกลไกเคลื่อนผ่านแนวศูนย์กลางไปยังตำแหน่งที่กำหนด
เพราะฉะนั้น การติดตั้ง Toggle Clamp ไม่ใช่เพียง
วาง Clamp → เจาะรู → ขันน็อต
แต่ต้องคิดพร้อมกันว่า
ชิ้นงานอยู่ตรงไหน → Locator อยู่ตรงไหน → แรงจาก Clamp ไปทางไหน → แขน Clamp เปิดได้หรือไม่ → พนักงานหยิบชิ้นงานออกได้หรือไม่
หากตำแหน่งผิด แม้เลือก Clamp ที่มี Holding Capacity สูง ก็อาจยังจับชิ้นงานได้ไม่ดี
ก่อนติดตั้ง Toggle Clamp ต้องเตรียมอะไรบ้าง?
ก่อนเริ่มเจาะโต๊ะหรือ Fixture ควรเตรียมข้อมูลและอุปกรณ์ให้ครบก่อน
| สิ่งที่ต้องเตรียม | ใช้สำหรับ |
|---|---|
| Toggle Clamp | อุปกรณ์จับชิ้นงาน |
| ชิ้นงานจริงหรือชิ้นงานตัวอย่าง | กำหนดตำแหน่งจับ |
| Locator / Stopper | กำหนดตำแหน่งชิ้นงาน |
| Drawing ของ Clamp | เช็กตำแหน่งและระยะรู |
| ดินสอ/ปากกา Marking | ทำตำแหน่งรู |
| Center Punch | กำหนดจุดเจาะบนโลหะ |
| สว่าน | เจาะรูติดตั้ง |
| ดอกสว่าน | เลือกตามขนาด Fastener |
| Tap | ใช้กรณีทำเกลียวบน Fixture |
| Bolt / Nut / Washer | ยึดฐาน Clamp |
| ประแจ | ขัน Fastener |
| ฉาก / เวอร์เนียร์ | ตรวจตำแหน่ง |
| แผ่นรองหรือ Spacer | ปรับระดับ Clamp หากจำเป็น |
อย่ารีบเจาะจากการวัดตัว Clamp ด้วยสายตาอย่างเดียว เพราะ Toggle Clamp แต่ละซีรีส์มี Base Mounting และมิติแตกต่างกัน ผู้ผลิตอย่าง DESTACO มีทั้ง Flange, Straight, Front Mount และ Dual Mount ในผลิตภัณฑ์แต่ละกลุ่ม จึงควรอ้างอิง Drawing ของรุ่นจริงก่อนทำรู Fixture
วิธีติดตั้ง Toggle Clamp บนโต๊ะงานและฟิกซ์เจอร์ทีละขั้นตอน
ขั้นตอนที่ 1 เลือกประเภท Toggle Clamp ให้ตรงกับทิศทางแรง
ก่อนหาตำแหน่งรู ต้องเลือก Clamp ให้ถูกประเภทก่อน
ถามง่าย ๆ ว่า
ต้องการให้แรงจับไปทางไหน?
ต้องการกดชิ้นงานลงบนโต๊ะ
เลือก
Vertical Hold-Down Toggle Clamp
หรือ
Horizontal Hold-Down Toggle Clamp
ทั้งสองชนิดออกแบบเพื่อจับชิ้นงานแบบ Hold-Down แต่รูปแบบและพื้นที่การเคลื่อนของ Handle แตกต่างกัน โดย Horizontal Handle Clamp มีข้อดีเรื่องความสูงโดยรวมต่ำ เหมาะกับ Fixture ที่พื้นที่ด้านบนจำกัด
ต้องการดันชิ้นงานด้านข้าง
เลือก
Push-Pull / Straight-Line Toggle Clamp
เหมาะสำหรับดันชิ้นงานเข้าหา Stopper หรือ Locator และบางรุ่นใช้ Threaded Body สำหรับติดตั้งผ่านรูของ Fixture ได้โดยตรง
ต้องการดึงสองชิ้นเข้าหากัน
เลือก
Latch Toggle Clamp
เหมาะกับฝาปิด ประตู Fixture กล่องหรือชิ้นส่วนที่ต้องการแรงดึงเข้าหากัน
ขั้นตอนที่ 2 วางชิ้นงานและ Locator ก่อนวาง Toggle Clamp
หนึ่งในข้อผิดพลาดที่เกิดขึ้นบ่อยคือ
ติด Clamp ก่อน แล้วค่อยคิดว่าจะวางชิ้นงานตรงไหน
วิธีที่เหมาะสมควรทำกลับกัน
วางชิ้นงาน → กำหนด Locator → กำหนด Stopper → วาง Clamp
เพราะหน้าที่หลักของ Fixture คือทำให้ชิ้นงานกลับมาอยู่ตำแหน่งเดิมได้ซ้ำ ๆ ส่วน Clamp มีหน้าที่ช่วยรักษาชิ้นงานให้อยู่กับ Locator
Fixtureworks ระบุว่า Locator มีหน้าที่ช่วยจัด Alignment และ Position ของชิ้นงานเพื่อเพิ่มความสามารถในการทำตำแหน่งซ้ำในการ Machining หรือ Inspection
ดังนั้นอย่าใช้ Clamp เป็นตัวกำหนดตำแหน่งชิ้นงานเพียงอย่างเดียว
ขั้นตอนที่ 3 วาง Clamp ให้แรงกดเข้าหา Locator หรือ Support
นี่คือหัวใจสำคัญของการติดตั้ง
สมมติว่าชิ้นงานวางอยู่บน Base Plate
ตำแหน่งที่ดีควรเป็นลักษณะ
Clamp ↓
ชิ้นงาน
Support / Base
หรือกรณี Push-Pull
Clamp → ชิ้นงาน → Locator
แรงจาก Clamp จึงถูกส่งเข้าสู่จุดรองรับโดยตรง
Carr Lane แนะนำให้แรง Clamping พุ่งเข้าหา Locator หรือส่วนที่แข็งแรงของ Workholder เพราะช่วยลดการบิดหรือเสียรูปของชิ้นงาน
ตำแหน่งที่ควรหลีกเลี่ยง
ตัวอย่างเช่น
Clamp ↓
──────── ชิ้นงานบาง
Support อยู่ไกลออกไป
หากกดบริเวณที่ไม่มีจุดรองรับ ชิ้นงานบางอาจเกิด
- การโก่ง
- การบิด
- รอยกด
- ค่าขนาดผิด
- ตำแหน่ง Machining เปลี่ยน
ได้ง่ายกว่า
ขั้นตอนที่ 4 หาตำแหน่งจุดสัมผัสของ Spindle
Toggle Clamp แบบ Hold-Down หลายรุ่นมี Spindle หรือ Bolt ปรับระดับ อยู่ที่ปลายแขน Clamp
Spindle มีหน้าที่เป็นจุดสัมผัสระหว่าง Clamp กับชิ้นงาน
อย่าเพิ่งขัน Spindle ลงสุดตั้งแต่แรก
ให้เริ่มจาก
- วางชิ้นงานจริง
- ปิด Clamp ใกล้ตำแหน่งล็อก
- ปรับ Spindle ให้สัมผัสชิ้นงาน
- ทดลองล็อก
- ปรับเพิ่มหรือลดจนได้แรงที่เหมาะสม
หลักการ Toggle คือแรง Clamping จะเกิดหลังจากส่วนจับสัมผัสชิ้นงานและกลไกเคลื่อนเข้าสู่ตำแหน่งล็อก ดังนั้นตำแหน่ง Spindle มีผลต่อแรงที่เกิดขึ้นจริง
ขั้นตอนที่ 5 ตรวจพื้นที่การเปิดของแขนและ Handle
อย่าดูเฉพาะตำแหน่งตอน Clamp ปิด
ต้องตรวจ ตำแหน่งตอนเปิดเต็มที่ ด้วย
เพราะตอน Loading และ Unloading ผู้ใช้งานต้องสามารถหยิบชิ้นงานเข้าออกได้สะดวก
ควรเช็กว่า Handle หรือ Clamp Arm ไม่ชนกับ
- Locator
- Guard
- Fixture Frame
- Tooling
- ชิ้นงาน
- Clamp ตัวอื่น
- มือผู้ปฏิบัติงาน
Toggle Clamp หลายรุ่นถูกออกแบบให้มีมุมเปิดกว้างเพื่อช่วย Loading และ Unloading เช่น Hold-Down Clamp หลายซีรีส์ของ DESTACO ระบุว่ามี Opening Angle อย่างน้อยประมาณ 90° ในรุ่นนั้น ๆ แต่ค่าจริงต้องตรวจ Drawing ของ Clamp ที่เลือกใช้
ขั้นตอนที่ 6 ทดลองวาง Clamp ก่อนเจาะจริง
เมื่อกำหนดตำแหน่งได้แล้ว ให้ลองยึดชั่วคราวก่อนถ้าเป็นไปได้
อาจใช้
- C-Clamp
- แม่เหล็กสำหรับ Fixture โลหะ
- เทปสองหน้าแรงยึดสูงสำหรับ Mock-up
- ฐานทดลอง
- รู Slot สำหรับ Prototype
จากนั้นลอง
เปิด → วางชิ้นงาน → Clamp → ปลด → หยิบชิ้นงานออก
อย่างน้อยหลายรอบ
ถ้าพบว่า Handle ชนมือ หรือชิ้นงานถอดยาก ควรย้ายตำแหน่งก่อนเจาะ
เพราะการแก้ตำแหน่งบน CAD ง่ายกว่าการแก้ Base Plate ที่เจาะรูเสร็จแล้ว
ขั้นตอนที่ 7 Mark ตำแหน่งรู Mounting
หลังจากมั่นใจในตำแหน่ง ให้ใช้ Base ของ Toggle Clamp เป็น Reference หรือใช้ Drawing ของผู้ผลิตกำหนดตำแหน่งรู
ควรตรวจ
- ระยะระหว่างรู
- จำนวนรู
- เส้นผ่านศูนย์กลางรู
- รูปแบบ Base
- ระยะจาก Centerline ของ Clamp ถึงจุดจับ
Toggle Clamp มี Base Mounting หลายรูปแบบ เช่น Flange, Straight และ Front/Dual Mount ดังนั้น Pattern ของรูจึงไม่เหมือนกันทุกแบบ
ขั้นตอนที่ 8 เจาะรูบนโต๊ะหรือ Base Plate
วิธีเจาะขึ้นอยู่กับวัสดุของโต๊ะหรือ Fixture
โต๊ะหรือ Fixture เหล็ก
สามารถเลือกได้ เช่น
เจาะทะลุ + Bolt + Nut
หรือ
Drill + Tap Thread
ขึ้นอยู่กับความหนา Base Plate และการออกแบบ Fixture
ตัวอย่าง
หากต้องการถอด Clamp เปลี่ยนในอนาคต การทำรูเกลียวบน Base Plate อาจช่วยให้ถอดติดตั้งได้สะดวก
แต่ขนาด Drill, Tap และ Fastener ต้องอ้างอิงจากรู Mounting ของ Clamp และมาตรฐาน Fastener ที่เลือกใช้
โต๊ะไม้
สำหรับโต๊ะงานไม้ งานเบาอาจใช้ Fastener ที่เหมาะกับเนื้อไม้
แต่ถ้า Clamp ต้องรับแรงสูงหรือใช้งานซ้ำบ่อย ควรออกแบบจุดยึดให้แข็งแรงขึ้น เช่น
- Bolt ทะลุโต๊ะ
- Nut
- Washer
- Backing Plate
เพื่อกระจายแรงบริเวณฐาน
โดยเฉพาะกรณีที่โต๊ะทำจาก MDF หรือวัสดุที่รับแรงเฉพาะจุดได้ไม่ดี
ขั้นตอนที่ 9 ยึด Toggle Clamp เข้ากับฐาน
หลังจากเจาะรูเสร็จ ให้ติดตั้ง Clamp เข้ากับ Base Plate
หลักสำคัญคือ
ฐาน Clamp ต้องแนบกับพื้นผิว
ไม่ควรมี
- เศษโลหะอยู่ใต้ฐาน
- Weld Spatter
- ผิวเอียง
- ครีบจากการเจาะ
- Washer ซ้อนผิดตำแหน่ง
เพราะถ้าฐานเอียง แนว Clamp Arm หรือ Plunger ก็อาจเปลี่ยนตามไปด้วย
ขัน Fastener ให้แน่นตามข้อกำหนดของ Clamp, Fastener และ Fixture ที่ใช้งาน ไม่ควรเดาค่า Torque เดียวสำหรับ Toggle Clamp ทุกชนิด เพราะขนาดสกรู วัสดุ และรูปแบบฐานแตกต่างกันในแต่ละรุ่น
ขั้นตอนที่ 10 ปรับ Spindle ให้เหมาะกับความหนาชิ้นงาน
เมื่อยึดฐานแล้ว ให้วางชิ้นงานจริงอีกครั้ง
จากนั้นปรับ Spindle
ถ้าหลวมเกินไป
Clamp อาจ
- ไม่จับชิ้นงานแน่น
- ชิ้นงานขยับ
- เกิด Vibration
- ตำแหน่งคลาดเคลื่อน
ถ้าแน่นเกินไป
อาจทำให้
- ปิด Clamp ยาก
- ใช้แรงกับ Handle มาก
- ชิ้นงานบางเสียรูป
- Spindle ทิ้งรอย
- Mechanism รับโหลดสูงเกินความจำเป็น
ค่า Clamping Force ไม่เท่ากับ Holding Capacity และแรงที่ Clamp สร้างจริงขึ้นอยู่กับหลายปัจจัย เช่น ตำแหน่งของจุดจับและแรงที่ผู้ใช้ออกกับ Handle
ดังนั้นไม่ควรปรับ Clamp ด้วยแนวคิดว่า
“ยิ่งแน่นยิ่งดี”
ขั้นตอนที่ 11 Lock Nut หลังปรับ Spindle
เมื่อได้ตำแหน่ง Spindle ที่เหมาะสมแล้ว ให้ขัน Lock Nut เพื่อป้องกันการหมุนเปลี่ยนตำแหน่งระหว่างใช้งาน
จากนั้นทำเครื่องหมาย Witness Mark ได้ เช่น
เส้น Marker ระหว่าง Nut กับ Spindle
เพื่อช่วยให้สังเกตง่ายว่ามีการคลายตัวหรือไม่หลังใช้งานหลายรอบ
สำหรับ Fixture ที่มี Vibration สูงหรือการเปิด Clamp โดยไม่ตั้งใจอาจสร้างความเสี่ยง ควรพิจารณารุ่นที่มี Secondary Lock ตามความเหมาะสม ผู้ผลิตบางรายมีระบบ Lock เพิ่มเพื่อช่วยรักษาสภาวะ Over-Center Lock และลดโอกาสเปิดโดยไม่ตั้งใจ
ขั้นตอนที่ 12 ทดลอง Clamp และ Unclamp หลายรอบ
อย่าเริ่ม Production หลังติดตั้งเสร็จทันที
ควรทดลอง
Open → Load → Clamp → Process Position → Unclamp → Remove
หลายรอบก่อน
ตรวจว่า
- ชิ้นงานเข้าตำแหน่งง่ายหรือไม่
- Clamp ล็อกเต็มหรือไม่
- Handle ชนอะไรหรือไม่
- ชิ้นงานเคลื่อนหรือไม่
- Spindle ทิ้งรอยหรือไม่
- Locator รับแรงได้ดีหรือไม่
- Bolt ยึดฐานคลายหรือไม่
- Operator ใช้งานสะดวกหรือไม่
นี่เป็นขั้นตอนง่าย ๆ แต่ช่วยพบปัญหาของ Fixture ก่อนใช้งานจริงจำนวนมาก
ตำแหน่งติดตั้ง Toggle Clamp แบบไหนดี?
| ลักษณะงาน | ตำแหน่งที่แนะนำ |
|---|---|
| กดชิ้นงานกับโต๊ะ | Clamp เหนือ Support |
| ดันชิ้นงานด้านข้าง | ตรงข้าม Locator |
| ชิ้นงานบาง | ใกล้จุดรองรับ |
| ชิ้นงานยาว | ใช้ Clamp หลายจุด |
| งานไม้ | กดลงบนพื้นที่แข็งแรง |
| Welding Fixture | หลีกเลี่ยงแนวสะเก็ดเชื่อมและพื้นที่ร้อนโดยไม่จำเป็น |
| Checking Fixture | ให้ Clamp ไม่รบกวนจุดวัด |
| Machining | หลีกเลี่ยง Tool Path และ Chip Flow |
| Production ซ้ำ | ให้ Handle อยู่ในตำแหน่งเข้าถึงง่าย |
หลักสำคัญคือ Clamp ควรเสริมการทำงานของ Locator ไม่ใช่ต่อสู้กับ Locator
ติด Toggle Clamp ห่างจากชิ้นงานเท่าไร?
ไม่มีระยะเดียวที่ใช้ได้กับ Toggle Clamp ทุกตัว
เพราะต้องดู
- ความยาว Clamp Arm
- ตำแหน่ง Spindle
- Base Dimensions
- Workpiece Height
- Opening Angle
- Clamp Type
- ระยะการเคลื่อนของกลไก
ดังนั้นวิธีที่ถูกต้องกว่าการจำตัวเลขคือใช้ Dimension Drawing ของรุ่นที่ซื้อจริง
ผู้ผลิตหลายรายระบุมิติ เช่น Clamp Arm Length, Height Under Clamp Arm, Handle Opening และ Base Mounting Style แยกรายรุ่น เพื่อใช้สำหรับออกแบบ Fixture
ต้องติด Toggle Clamp ตรงกลางชิ้นงานหรือไม่?
ไม่จำเป็น
ตำแหน่งกลางชิ้นงานไม่ใช่ตำแหน่งที่ดีที่สุดเสมอไป
สิ่งสำคัญกว่าคือ
แรงจาก Clamp วิ่งเข้าสู่ Support หรือ Locator ได้หรือไม่
ตัวอย่างเช่น ชิ้นงานยาว 500 มม. แต่มี Support อยู่ที่ระยะ 100 และ 400 มม.
การวาง Clamp ใกล้ Support ทั้งสองตำแหน่งอาจเหมาะกว่าการติด Clamp เพียงตัวเดียวตรงกลาง หากตรงกลางไม่มี Support และชิ้นงานสามารถโก่งตัวได้
หลักการ Fixture Design จึงให้ความสำคัญกับความสัมพันธ์ระหว่าง Clamping Point และ Locator/Support มากกว่าตำแหน่งเชิงเรขาคณิตเพียงอย่างเดียว
ติด Toggle Clamp กี่ตัวจึงเพียงพอ?
ไม่ควรตัดสินจากขนาดชิ้นงานเพียงอย่างเดียว
ควรพิจารณา
- แรงจากกระบวนการ
- รูปร่างชิ้นงาน
- จำนวน Locator
- ความแข็งแรงของชิ้นงาน
- ตำแหน่ง Support
- ทิศทางแรงจากเครื่องมือ
- Holding Capacity ของ Clamp
- Clamping Force ที่ต้องการ
Toggle Clamp มีข้อดีเรื่องการจับและปล่อยรวดเร็ว และถูกใช้ในงาน Machining, Assembly, Welding และ Fixture หลากหลายประเภท แต่ความสามารถของ Clamp แต่ละรุ่นแตกต่างกันมาก
ตัวอย่างทั่วไป
ชิ้นงานสั้นและแข็งแรง
→ อาจใช้ Clamp ตัวเดียวได้
ชิ้นงานยาว
→ อาจต้องใช้ 2 ตัวขึ้นไป
แผ่นบาง
→ ควรเพิ่ม Support ก่อนเพิ่มแรง Clamp
ชิ้นงานรูปทรงไม่สมมาตร
→ ต้องดู Locator และทิศทางแรงเป็นหลัก
Holding Capacity กับ Clamping Force ต่างกันอย่างไร?
เรื่องนี้สำคัญมากตอนออกแบบ Fixture
Holding Capacity
คือความสามารถของ Clamp ในการรับแรงหรือโหลดเมื่อ Clamp อยู่ในตำแหน่งล็อก
Clamping Force
คือแรงที่ Clamp กระทำลงบนชิ้นงาน
สองค่านี้ไม่ใช่ค่าเดียวกัน
Carr Lane อธิบายว่า Clamping Force คือแรงที่กระทำต่อชิ้นงานขณะปิดและล็อก Clamp ขณะที่ Holding Capacity คือความสามารถของ Clamp ในการต้านแรงภายนอกที่มากระทำกับกลไก และ Clamping Force จริงขึ้นอยู่กับหลายปัจจัย
ดังนั้นถ้าสเปกเขียน
Holding Capacity = 1,000 N
ไม่ควรตีความทันทีว่า
Clamp จะกดชิ้นงานด้วยแรง 1,000 N
ติดตั้ง Toggle Clamp บน Welding Fixture ต้องระวังอะไร?
Toggle Clamp ถูกใช้งานกับ Welding Fixture ได้หลายประเภท และผู้ผลิตมี Clamp ที่ออกแบบสำหรับงาน Assembly และ Welding โดยเฉพาะ
แต่การติดตั้งควรคำนึงถึง
สะเก็ดเชื่อม
หลีกเลี่ยงการวาง Pivot, Spindle และ Handle ในตำแหน่งที่รับสะเก็ดเชื่อมโดยตรงถ้าไม่จำเป็น
ความร้อน
อย่าให้ Clamp อยู่ชิดบริเวณที่ได้รับความร้อนสูงโดยไม่ประเมินผลต่อวัสดุและกลไก
การบิดตัวจากการเชื่อม
การเชื่อมสามารถทำให้ชิ้นงานเปลี่ยนรูปได้ Fixture จึงต้องออกแบบ Locator, Support และ Clamp ให้สัมพันธ์กัน
พื้นที่ปืนเชื่อม
Clamp ที่วางดีตอนชิ้นงานเปล่าอาจกลายเป็นสิ่งกีดขวาง Torch หลังเริ่มงาน
ดังนั้นต้องตรวจ Tool Access ด้วย
ติดตั้ง Toggle Clamp สำหรับงานไม้ต่างจากงานโลหะอย่างไร?
Toggle Clamp ถูกใช้ในงาน Woodworking ได้ทั่วไป โดยเฉพาะ
- Jig เจาะ
- Router Jig
- Saw Jig
- Assembly Jig
- งานติดกาว
- Jig ตัดซ้ำ
ผู้ผลิต Toggle Clamp หลายซีรีส์ระบุ Woodworking เป็นหนึ่งใน Application โดยตรง
จุดต่างหลักคือ ฐานที่ใช้ยึด
Fixture โลหะสามารถใช้
- Bolt
- Nut
- Tap Thread
ได้ง่าย
ส่วน Fixture ไม้ต้องดูความแข็งแรงของ
- ไม้จริง
- Plywood
- MDF
- Particle Board
โดยเฉพาะงานที่ต้องเปิด-ปิด Clamp จำนวนมาก
หากฐานอ่อนเกินไป ปัญหาอาจไม่ได้เกิดจาก Toggle Clamp แต่เกิดจากรูยึดที่ค่อย ๆ หลวม
ข้อผิดพลาดที่พบบ่อยเมื่อติดตั้ง Toggle Clamp
1. ติด Clamp ก่อนวาง Locator
ทำให้ตำแหน่ง Fixture ถูกกำหนดจาก Clamp แทนที่จะกำหนดจากชิ้นงาน
วิธีแก้:
กำหนด Datum, Locator และ Stopper ก่อน
2. กดลงบริเวณที่ไม่มี Support
ทำให้ชิ้นงานบางโก่งหรือเสียรูป
วิธีแก้:
วาง Clamp ให้แรงลงใกล้ Support หรือ Locator
3. ปรับ Spindle แน่นเกินไป
ทำให้ Handle ปิดยากและสร้างแรงเกินจำเป็น
วิธีแก้:
ปรับจากเบาไปหนักและทดลองกับชิ้นงานจริง
4. ไม่เผื่อพื้นที่เปิด Handle
ตอน Clamp ปิดดูเหมือนใช้ได้ แต่ตอนเปิด Handle ชนโครง Fixture
วิธีแก้:
ทดสอบทั้งตำแหน่ง Open และ Closed ก่อนเจาะ
5. เจาะรูตาม Clamp รุ่นอื่น
แม้ Clamp จะหน้าตาคล้ายกัน แต่ Mounting Pattern อาจต่างกัน
วิธีแก้:
ใช้ Drawing ของรุ่นจริง
6. คิดว่า Holding Capacity คือแรงกด
ทำให้ประเมิน Fixture ผิด
วิธีแก้:
แยก Holding Capacity และ Clamping Force ออกจากกัน
7. ใช้ Clamp ตัวใหญ่เกินจำเป็น
Clamp ใหญ่ขึ้นอาจกินพื้นที่และทำให้ Loading ชิ้นงานยากขึ้น
วิธีแก้:
เลือกจาก Requirement ของ Fixture ไม่ใช่เลือกค่ามากที่สุด
8. ไม่ทดลอง Production Cycle
ติดตั้งเสร็จแล้วเริ่มผลิตทันที
วิธีแก้:
ทดลอง Loading, Clamping, Processing และ Unloading ซ้ำหลายรอบก่อน
ตาราง Checklist ก่อนติดตั้ง Toggle Clamp
| รายการตรวจสอบ | ผ่าน |
|---|---|
| เลือก Clamp ตรงกับทิศทางแรง | ☐ |
| วาง Locator แล้ว | ☐ |
| มี Support ใต้จุดกด | ☐ |
| Clamp ไม่ทำให้ชิ้นงานโก่ง | ☐ |
| Spindle อยู่ตำแหน่งเหมาะสม | ☐ |
| Handle เปิดได้เต็ม | ☐ |
| ชิ้นงานถอดออกง่าย | ☐ |
| ตรวจ Drawing รุ่นจริงแล้ว | ☐ |
| Mounting Hole ถูกต้อง | ☐ |
| Fastener เหมาะกับฐาน | ☐ |
| Clamp ล็อกเต็มกลไก | ☐ |
| Lock Nut ถูกขันแล้ว | ☐ |
| ทดลองใช้งานหลายรอบแล้ว | ☐ |
| Clamp ไม่ขวาง Tool Path | ☐ |
| Operator ใช้งานสะดวก | ☐ |
วิธีติดตั้ง Toggle Clamp ให้เหมาะกับ Jig & Fixture ที่ต้องผลิตซ้ำ
ถ้า Fixture ใช้กับงาน Production จำนวนมาก ควรคิดมากกว่าการ “จับให้อยู่”
ต้องคิดเรื่อง Repeatability และ Cycle Time
ตัวอย่างลำดับที่ดีคือ
Load → Push Against Locator → Clamp → Process → Unclamp → Remove
ทุกขั้นตอนควรเป็นธรรมชาติสำหรับ Operator
Toggle Clamp มีข้อดีตรงที่กลไกสามารถจับและปล่อยได้รวดเร็ว จึงถูกใช้ในงาน Fixture, Assembly และงานผลิตที่ต้องเปลี่ยนชิ้นงานบ่อย
แต่ถ้า Fixture มี Clamp จำนวนมากและต้องเปิด-ปิดหลายพัน Cycle ต่อวัน อาจต้องพิจารณาต่อว่า Manual Toggle Clamp ยังเหมาะที่สุดหรือควรใช้ Pneumatic หรือระบบ Workholding แบบอื่น
ตัวอย่างการติดตั้ง Toggle Clamp
ตัวอย่างที่ 1: Jig เจาะไม้
ต้องการเจาะไม้ 100 ชิ้นที่ตำแหน่งเดียวกัน
ออกแบบเป็น
Stopper + Side Locator + Toggle Clamp
ขั้นตอนคือ
- วางไม้
- ดันไม้เข้าหา Stopper
- ล็อก Toggle Clamp
- เจาะ
- ปลด Clamp
- เปลี่ยนชิ้นงาน
Fixture แบบนี้ช่วยลดการจัดตำแหน่งใหม่ทุกชิ้น
ตัวอย่างที่ 2: Welding Fixture
ต้องการเชื่อมแผ่นโลหะกับ Frame
อาจออกแบบ
Vertical Clamp ↓
Plate
Support
และใช้ Push-Pull Clamp ด้านข้าง
Push-Pull → Plate → Locator
ทำให้สามารถควบคุมทั้งแนวตั้งและแนวนอนของชิ้นงานได้
ตัวอย่างที่ 3: Checking Fixture
หากต้องตรวจขนาดชิ้นงานซ้ำจำนวนมาก
ควรวาง Toggle Clamp ในตำแหน่งที่
- ไม่บัง Gauge
- ไม่บัง Measuring Point
- ไม่ทำให้ชิ้นงานโก่ง
- ปลดชิ้นงานได้เร็ว
แล้วให้ Locator เป็นตัวกำหนดตำแหน่งหลักของชิ้นงาน
ตัวอย่างที่ 4: Machining Fixture
สำหรับงาน Machining เบา Toggle Clamp สามารถใช้ช่วยจับชิ้นงานได้ โดยต้องพิจารณาแรง Machining และความสามารถของ Clamp ให้เหมาะสม เนื่องจาก Toggle Clamp แต่ละรุ่นมี Holding Capacity และ Application Rating แตกต่างกัน และไม่ได้เหมาะกับงาน Machining หนักทุกประเภท
วิธีดูว่าติดตั้ง Toggle Clamp ถูกตำแหน่งแล้วหรือยัง
ลองตอบ 8 คำถามนี้
1. ชิ้นงานถูกกำหนดตำแหน่งด้วย Locator หรือยัง?
2. แรง Clamp พุ่งเข้าหา Locator หรือ Support หรือไม่?
3. ชิ้นงานมีโอกาสโก่งเมื่อ Clamp หรือไม่?
4. Handle เปิดและปิดได้เต็มหรือไม่?
5. Operator หยิบชิ้นงานออกได้ง่ายหรือไม่?
6. Clamp Lock ได้เต็มตำแหน่งหรือไม่?
7. Tool หรือเครื่องจักรชน Clamp หรือไม่?
8. เมื่อทำซ้ำหลายรอบ ชิ้นงานยังกลับตำแหน่งเดิมหรือไม่?
ถ้าตอบ “ใช่” ในข้อที่ควรใช่ทั้งหมด และ Fixture ผ่านการทดสอบโหลดจริง ตำแหน่งติดตั้งก็มีแนวโน้มเหมาะกับการใช้งาน
สรุป วิธีติดตั้ง Toggle Clamp ที่ถูกต้อง
วิธีติดตั้ง Toggle Clamp ที่ดีไม่ใช่การเริ่มจากการเจาะรู แต่ต้องเริ่มจาก ชิ้นงานและทิศทางแรง
ลำดับที่แนะนำคือ
กำหนดชิ้นงาน → วาง Locator → วาง Support → เลือก Clamp → กำหนดจุดกด → ตรวจ Handle → Mark รู → เจาะและยึด → ปรับ Spindle → ทดลองใช้งาน
สิ่งที่สำคัญที่สุดคือ
ให้แรง Clamp พุ่งเข้าหา Locator หรือ Support
เพราะช่วยให้ชิ้นงานอยู่กับตำแหน่งอ้างอิงและลดความเสี่ยงต่อการเสียรูป
นอกจากนี้ควรตรวจ Drawing ของ Toggle Clamp รุ่นจริงทุกครั้ง เพราะแต่ละรุ่นอาจมี
- Base Mounting ต่างกัน
- ระยะรูต่างกัน
- Opening Angle ต่างกัน
- Clamp Arm Length ต่างกัน
- Holding Capacity ต่างกัน
และอย่าลืมว่า Holding Capacity ไม่ใช่ Clamping Force การเลือก Clamp จึงต้องพิจารณาทั้งโครงสร้าง Fixture ชิ้นงาน และแรงที่เกิดขึ้นจากกระบวนการร่วมกัน
หากออกแบบตำแหน่งได้ถูกต้อง Toggle Clamp จะช่วยให้การจับและปล่อยชิ้นงานทำได้เร็วขึ้น ใช้งานซ้ำง่ายขึ้น และเหมาะกับการนำไปสร้าง Jig & Fixture สำหรับงานไม้ งานประกอบ งานตรวจสอบ งานเชื่อม และงานอุตสาหกรรมหลายประเภท
FAQ คำถามที่พบบ่อยเกี่ยวกับการติดตั้ง Toggle Clamp
Toggle Clamp ควรติดตรงไหนของชิ้นงาน?
ควรติดในตำแหน่งที่แรงจาก Clamp พุ่งเข้าหา Locator หรือ Support และหลีกเลี่ยงการกดบริเวณที่ไม่มีจุดรองรับ โดยเฉพาะชิ้นงานบางที่อาจโก่งหรือเสียรูปได้
ติด Toggle Clamp บนโต๊ะไม้ได้ไหม?
ได้ โดยนิยมใช้กับ Jig งานไม้ งานเจาะ งาน Router และงานประกอบ แต่ต้องเลือกวิธียึดฐานให้เหมาะกับวัสดุของโต๊ะและแรงที่ Clamp ต้องรับ
Toggle Clamp ใช้สกรูขนาดเท่าไร?
ต้องตรวจจาก Mounting Hole และ Drawing ของ Clamp รุ่นที่ใช้งานจริง ไม่ควรกำหนดขนาดสกรูเดียวสำหรับ Toggle Clamp ทุกตัว เพราะ Base และรูติดตั้งแตกต่างกันตามรุ่น
ต้องปรับ Toggle Clamp ให้แน่นมากหรือไม่?
ไม่จำเป็นต้องแน่นมากที่สุด ควรใช้แรงเพียงพอให้ชิ้นงานอยู่กับ Locator และไม่เคลื่อนระหว่างกระบวนการ การปรับแรงมากเกินไปอาจทำให้ชิ้นงานบางเสียรูปและเพิ่มโหลดต่อกลไก
Holding Capacity คือแรงกดของ Toggle Clamp หรือไม่?
ไม่ใช่ Holding Capacity คือความสามารถในการรับโหลดของ Clamp ส่วน Clamping Force คือแรงที่ Clamp กระทำต่อชิ้นงาน ซึ่งเป็นค่าคนละประเภทกัน
ทำไมควรติด Clamp ใกล้ Support?
เพราะช่วยส่งแรงจาก Clamp ลงสู่โครงสร้าง Fixture โดยตรงและลดโอกาสทำให้ชิ้นงานเสียรูป โดยเฉพาะชิ้นงานบางหรือชิ้นงานที่มีความแข็งไม่สูง
Vertical กับ Horizontal Toggle Clamp ติดตั้งต่างกันอย่างไร?
ทั้งสองแบบใช้สำหรับ Hold-Down แต่ตำแหน่งและการเคลื่อนของ Handle ต่างกัน Horizontal Clamp มีรูปทรงเตี้ยกว่าเมื่ออยู่ในตำแหน่ง Clamp จึงเหมาะกับพื้นที่ที่ต้องการลดความสูงของ Fixture ขณะที่ Vertical Handle เหมาะกับพื้นที่ที่สามารถเปิด Handle ขึ้นด้านบนได้
Push-Pull Toggle Clamp ติดตั้งอย่างไร?
ควรวางแกน Plunger ให้พุ่งตรงเข้าหา Workpiece และ Locator โดยตรวจแนวแกน ระยะ Stroke และพื้นที่เปิด Handle ก่อนยึดฐาน รุ่น Straight-Line บางชนิดมี Threaded Body สำหรับติดตั้งผ่านรูของ Fixture โดยตรง
ติด Toggle Clamp แล้วชิ้นงานยังขยับเกิดจากอะไร?
อาจเกิดจาก Spindle หลวม Clamp ไม่เข้าสู่ตำแหน่ง Lock, Locator ไม่เหมาะสม จุด Clamp อยู่ไกล Support, Holding Capacity ไม่เพียงพอ หรือแรงจากกระบวนการกระทำในทิศทางที่ Fixture รับไม่ดี
Toggle Clamp เหมาะกับงานเชื่อมหรือไม่?
เหมาะกับ Welding Fixture หลายประเภท แต่ต้องเลือก Clamp ที่มีคุณสมบัติเหมาะกับงานและจัดตำแหน่งไม่ให้รบกวนพื้นที่ Welding รวมถึงพิจารณาความร้อน สะเก็ดเชื่อม และแรงที่เกิดกับชิ้นงาน
👉 ดูสินค้าแคลมป์นก / Toggle Clamp ทั้งหมด
💬 สอบถามสินค้าและรุ่นที่เหมาะกับงานผ่าน LINE
