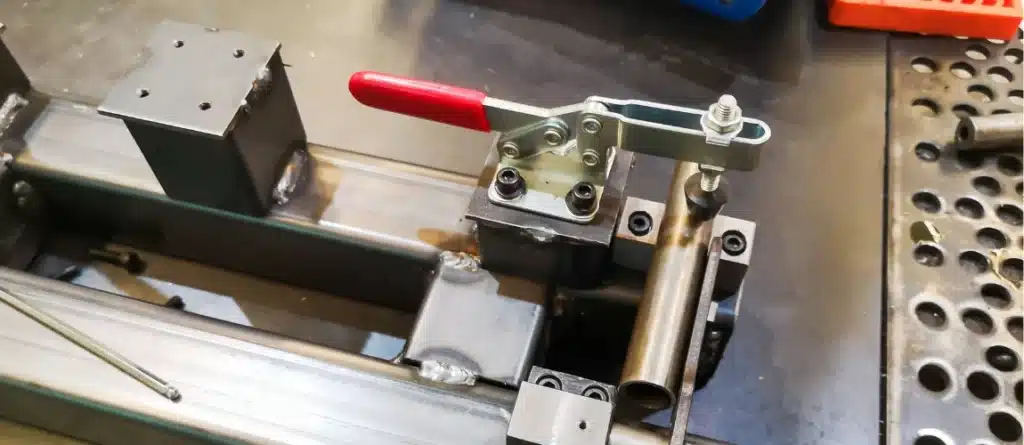

U-Bar กับ Solid Bar ต่างกันยังไง เลือกแบบไหนดี?
ถ้ากำลังเลือก Toggle Clamp โดยเฉพาะแบบ Hold-Down Clamp หรือ Vertical Handle Clamp มักจะเจอสเปกของแขนกด 2 แบบคือ U-Bar และ Solid Bar แม้ทั้งสองแบบจะมีหน้าที่กดและจับชิ้นงานเหมือนกัน แต่ต่างกันชัดเจนในเรื่อง การปรับตำแหน่ง Spindle, วิธีติดตั้ง และความยืดหยุ่นของ Fixture
U-Bar เหมาะกับงานที่ต้องการปรับตำแหน่งจุดกดได้ง่าย เพราะ Spindle สามารถเลื่อนไปตามแนวแขนรูปตัว U แล้วล็อกตำแหน่งตามต้องการ ส่วน Solid Bar เหมาะกับงานที่ตำแหน่งกดค่อนข้างแน่นอน หรือ Fixture ที่ต้องการติดตั้งจุดกดแบบถาวร โดยผู้ผลิตอย่าง TE-CO ระบุว่า Solid Bar สามารถกำหนดตำแหน่ง Spindle ด้วยการเชื่อม Bolt Retainer ขณะที่ U-Bar สามารถเลื่อนตำแหน่ง Spindle ได้ตลอดแนวแขนกด
คำตอบสั้นๆ
U-Bar = ปรับตำแหน่งจุดกดง่าย เหมาะกับงานที่ชิ้นงานหรือ Fixture มีการเปลี่ยนแปลง
Solid Bar = จุดกดคงที่และปรับแต่งแบบถาวรได้ เหมาะกับงานผลิตซ้ำตำแหน่งเดิม
แต่ความสามารถในการรับแรงของ Toggle Clamp ต้องดูจาก Holding Capacity ของรุ่นจริง ไม่ควรตัดสินจากรูปแบบ U-Bar หรือ Solid Bar เพียงอย่างเดียว เพราะแต่ละซีรีส์มีค่ารับแรงแตกต่างกัน
U-Bar คืออะไร?
U-Bar คือแขนกดของ Toggle Clamp ที่มีลักษณะเป็นร่องหรือแขนคู่คล้ายตัว U โดยบริเวณตรงกลางเปิดให้ติดตั้ง Spindle หรือ Clamping Screw ผ่านช่องของแขนได้
ข้อดีสำคัญคือ สามารถเลื่อนตำแหน่ง Spindle ไปตามความยาวของแขนได้ ทำให้ผู้ใช้งานปรับจุดสัมผัสกับชิ้นงานได้โดยไม่ต้องเชื่อมตำแหน่งใหม่ TE-CO ระบุโดยตรงว่า U-Bar ช่วยให้ Spindle สามารถจัดตำแหน่งได้ตลอดแนวความยาวของ Bar
ELESA+GANTER ก็ออกแบบ Toggle Clamp แบบ U-Bar ให้ใช้ร่วมกับ Flanged Washers และสามารถติดตั้ง Clamping Screw ให้เหมาะกับงานแต่ละประเภทได้
จึงเหมาะมากกับ Fixture ที่ต้องมีการปรับระยะ เช่น
- ชิ้นงานมีหลายขนาด
- Fixture เดียวใช้กับหลายรุ่นสินค้า
- ต้องทดลองหาตำแหน่งกดก่อน Production
- งานประกอบและตรวจสอบ
- งานไม้
- งาน Machine Fixture เบา
- งาน Prototype
Solid Bar คืออะไร?
Solid Bar คือแขนกดแบบตันหรือแขนกดที่ไม่มีช่องเปิดสำหรับเลื่อน Spindle แบบ U-Bar
จุดกดจึงมักถูกกำหนดในตำแหน่งเฉพาะ เช่น การใช้ Bolt Retainer, Clasp หรืออุปกรณ์จับยึดที่ติดตั้งเข้ากับแขน
TE-CO อธิบายว่า Solid Bar สามารถกำหนดตำแหน่ง Spindle แบบคงที่ด้วยการเชื่อม Bolt Retainer ไว้ในตำแหน่งที่ต้องการ
ด้าน ELESA+GANTER ระบุว่า Solid Bar บางแบบสามารถใช้โดยเชื่อม Clasp เพื่อรองรับอุปกรณ์กดเฉพาะงาน หรือใช้ร่วมกับ Clamp Mount เพื่อจับชิ้นงาน
ลักษณะนี้จึงเหมาะกับงานที่
- ตำแหน่งชิ้นงานคงที่
- Fixture ผลิตจำนวนมาก
- ไม่ต้องเปลี่ยนตำแหน่งกดบ่อย
- ต้องการออกแบบปลายกดเฉพาะ
- ต้องการเชื่อมอุปกรณ์เพิ่มเติมเข้ากับแขน
- เป็น Jig & Fixture ที่ออกแบบมาเฉพาะรุ่นสินค้า
ตารางเปรียบเทียบ U-Bar กับ Solid Bar
| หัวข้อ | U-Bar | Solid Bar |
|---|---|---|
| รูปแบบแขนกด | แขนเปิดคล้ายตัว U | แขนตัน |
| การปรับ Spindle | เลื่อนได้ตามแนว Bar | โดยทั่วไปกำหนดตำแหน่งเฉพาะ |
| ความยืดหยุ่น | สูง | เน้นตำแหน่งคงที่ |
| การตั้ง Fixture | ปรับง่าย | ต้องกำหนดตำแหน่งก่อน |
| เหมาะกับชิ้นงานหลายขนาด | เหมาะกว่า | ทำได้แต่ต้องออกแบบเพิ่มเติม |
| งานผลิตซ้ำตำแหน่งเดิม | ใช้ได้ | เหมาะมาก |
| การปรับแต่งปลายกด | ทำได้ง่ายด้วย Spindle | เหมาะกับการเชื่อมหรือทำ Custom |
| เหมาะกับ Prototype | เหมาะ | ใช้ได้แต่ยืดหยุ่นน้อยกว่า |
| เหมาะกับ Mass Production | เหมาะ | เหมาะเมื่อ Fixture คงที่ |
| Holding Capacity | ขึ้นกับรุ่น | ขึ้นกับรุ่น |
จุดที่ควรจำ: รูปแบบ Bar ไม่ใช่ตัวกำหนด Holding Capacity เพียงตัวเดียว ตัวอย่าง DESTACO รุ่น 210-S แบบ Solid Bar ระบุ Holding Capacity 750 lb ขณะที่ 210-U แบบ U-Bar ระบุ 600 lb แต่ในซีรีส์อื่นตัวเลขอาจแตกต่างออกไป ดังนั้นต้องอ่าน Datasheet ของรุ่นจริงเสมอ
U-Bar เหมาะกับงานแบบไหน?
1. งานที่ต้องเปลี่ยนขนาดชิ้นงาน
ถ้า Fixture เดียวต้องจับชิ้นงานหลายความสูงหรือหลายตำแหน่ง U-Bar จะใช้งานสะดวกกว่า เพราะสามารถคลาย Spindle แล้วเลื่อนตำแหน่งใหม่ได้
ไม่จำเป็นต้องเชื่อมจุดยึดใหม่ทุกครั้ง
2. งาน Prototype และทดลอง Fixture
ช่วงพัฒนา Jig & Fixture ตำแหน่งกดอาจยังไม่ลงตัว
U-Bar จึงได้เปรียบเพราะสามารถทดลองเลื่อนจุดกดไปมา แล้วหาตำแหน่งที่เหมาะสมก่อนออกแบบ Fixture รุ่น Final ได้
3. งานประกอบและตรวจสอบ
DESTACO ระบุว่า Toggle Clamp ในหลายซีรีส์ที่มี U-Bar ถูกใช้ในงาน Fixture Checking, Assembly, Testing, Light Machining และ Woodworking
ในงานเหล่านี้การปรับตำแหน่งจุดกดได้ช่วยให้ Fixture รองรับความแตกต่างของชิ้นงานได้ง่ายขึ้น
4. งานที่ต้องเปลี่ยน Spindle
U-Bar สามารถติดตั้ง Spindle หลายลักษณะตามสเปกของ Clamp เช่น Spindle ที่มี Rubber Tip หรือ Clamping Screw สำหรับงานเฉพาะ ซึ่ง ELESA+GANTER มีทั้ง U-Bar ที่รองรับ Application-Specific Clamping Screw และรุ่นที่มาพร้อม Spindle ปลาย Neoprene
Solid Bar เหมาะกับงานแบบไหน?
1. งานที่ตำแหน่งกดไม่เปลี่ยน
ถ้าผลิตชิ้นงานเดิมซ้ำหลายร้อยหรือหลายพันชิ้นต่อวัน และตำแหน่ง Fixture ไม่เปลี่ยน Solid Bar เป็นตัวเลือกที่เหมาะ
เมื่อกำหนดตำแหน่งจุดกดเรียบร้อยแล้ว การใช้งานจะตรงไปตรงมาและไม่จำเป็นต้องมีช่วงปรับตำแหน่งมากนัก
2. Jig & Fixture เฉพาะงาน
บาง Fixture ต้องมีหัวกดรูปทรงพิเศษ เช่น
- แผ่นกด
- Pad ขนาดใหญ่
- ชิ้นส่วนเชื่อมต่อเฉพาะ
- หัวกดที่ออกแบบตามรูปทรง Workpiece
Solid Bar เปิดโอกาสให้ผู้สร้าง Fixture เชื่อม Clasp หรืออุปกรณ์เฉพาะตำแหน่งได้ โดย ELESA+GANTER มี Solid Bar Version ที่ออกแบบให้สามารถเชื่อม Clasp หรือใช้ร่วมกับ Clamp Mount ได้โดยตรง
3. งาน Production ที่ไม่ต้องปรับบ่อย
ถ้าตั้ง Fixture เสร็จและตำแหน่งกดแทบไม่เปลี่ยน ความสามารถในการเลื่อน Spindle ของ U-Bar อาจไม่ได้จำเป็น
Solid Bar จึงเหมาะกับงานที่ให้ความสำคัญกับ ความคงที่และการออกแบบ Fixture แบบเฉพาะเจาะจง
Solid Bar แข็งแรงกว่า U-Bar หรือไม่?
ไม่ควรสรุปว่า Solid Bar แข็งแรงกว่า U-Bar ทุกกรณี
แม้โครงสร้างของ Solid Bar จะต่างจากแขนแบบ U-Bar แต่ Holding Capacity ของ Toggle Clamp ถูกกำหนดจากหลายองค์ประกอบ เช่น
- ขนาดของ Clamp
- Geometry ของ Toggle Mechanism
- ความยาวแขน
- วัสดุ
- Pivot
- Base
- Spindle
- รุ่นและ Series ของผู้ผลิต
ตัวอย่างเช่น DESTACO รุ่น 202 มีทั้ง Solid Bar และ U-Bar และในหลายรุ่นย่อยมี Holding Capacity ระดับเดียวกัน ขณะที่ Series 210 มีค่าระหว่าง Solid Bar และ U-Bar ต่างกัน
ดังนั้นหากต้องการรับแรง 200 kg, 300 kg หรือมากกว่านั้น อย่าตัดสินจากคำว่า Solid Bar เพียงอย่างเดียว ให้เปิด Datasheet แล้วดู Holding Capacity ของ Part Number นั้นโดยตรง
แล้ว U-Bar จะหลวมหรือเคลื่อนตำแหน่งง่ายไหม?
หากติดตั้ง Spindle และ Flanged Washers ถูกต้องตามคำแนะนำของผู้ผลิต U-Bar ถูกออกแบบมาเพื่อให้สามารถปรับตำแหน่งได้และล็อกไว้กับแขนกดสำหรับการใช้งานจริง
อย่างไรก็ตาม จุดยึดควรถูกตรวจเป็นระยะ โดยเฉพาะ Fixture ที่มี
- การสั่นสะเทือน
- Cycle สูง
- การเปิด-ปิด Clamp บ่อย
- แรงกดสูง
- การกระแทกระหว่างโหลดชิ้นงาน
ไม่ว่าจะใช้ U-Bar หรือ Solid Bar การบำรุงรักษาและตรวจ Bolt, Pivot, Spindle และจุดติดตั้งก็ยังจำเป็น
ถ้าเป็นงานเชื่อมควรเลือก U-Bar หรือ Solid Bar?
ขึ้นอยู่กับ Fixture มากกว่าชื่อ Bar
ถ้างานเชื่อมมีชิ้นงานหลายขนาดและต้องปรับตำแหน่งกด U-Bar มีข้อได้เปรียบด้านความยืดหยุ่น
แต่ถ้า Jig เชื่อมออกแบบมาสำหรับชิ้นงานเดียวและต้องการหัวกดเฉพาะตำแหน่ง Solid Bar อาจจัด Fixture ได้ง่ายกว่า
สิ่งที่ต้องดูเพิ่มคือ รุ่น Clamp รองรับ Welding Application ระดับใด เพราะ Toggle Clamp แต่ละรุ่นไม่ได้เหมาะกับงานเชื่อมเท่ากัน เช่น DESTACO ระบุ Application Rating แยกตาม Assembly, Checking Fixture, Machining, Welding และ Woodworking ในข้อมูลแต่ละรุ่น
เลือก U-Bar หรือ Solid Bar อย่าดูเฉพาะแขนกด
ก่อนซื้อ Toggle Clamp ควรดูอย่างน้อย 6 เรื่อง
1. Holding Capacity
ต้องเพียงพอกับแรงที่ Fixture ต้องการ
อย่าสับสน Holding Capacity กับแรงที่ผู้ใช้ต้องออกแรงกด Handle เพราะเป็นคนละค่ากัน
2. Clamp Arm Length
แขนที่ยาวขึ้นทำให้ตำแหน่งจุดกดเปลี่ยนไป และอาจมีผลต่อการใช้งานของ Fixture
3. Spindle Adjustment
ถ้าต้องปรับบ่อย U-Bar จะสะดวกกว่า
4. Bar Opening Angle
ต้องเปิดได้มากพอให้ใส่และนำชิ้นงานออกจาก Fixture ได้สะดวก
5. Base Mounting
Toggle Clamp อาจมี Flanged Base, Straight Base หรือรูปแบบติดตั้งอื่น ต้องเลือกให้เข้ากับ Fixture
DESTACO มีทั้ง U-Bar และ Solid Bar ในรูปแบบ Base ที่แตกต่างกันในหลาย Series
6. สภาพแวดล้อม
ถ้าเป็นงานอาหาร ความชื้น หรือสภาพแวดล้อมกัดกร่อน อาจต้องพิจารณา Stainless Steel หรือวัสดุ/ผิวเคลือบที่เหมาะสมเพิ่มเติม
ตารางเลือก U-Bar หรือ Solid Bar ตามหน้างาน
| ลักษณะงาน | แนะนำ |
|---|---|
| Fixture ต้องปรับตำแหน่งบ่อย | U-Bar |
| ชิ้นงานหลายขนาด | U-Bar |
| Prototype | U-Bar |
| ทดลองตำแหน่งกด | U-Bar |
| ผลิตชิ้นงานเดิมซ้ำจำนวนมาก | Solid Bar หรือ U-Bar ที่ตั้งค่าคงที่ |
| Jig เฉพาะรุ่นสินค้า | Solid Bar |
| ต้องเชื่อมหัวกดพิเศษ | Solid Bar |
| ต้องการเปลี่ยน Spindle ง่าย | U-Bar |
| ต้องการ Holding Capacity สูง | ดู Datasheet ของรุ่น ไม่เลือกจาก Bar อย่างเดียว |
| พื้นที่ Fixture จำกัด | ดูขนาดและ Opening Angle ของ Clamp จริง |
HowTo: วิธีเลือก U-Bar หรือ Solid Bar ให้เหมาะกับงาน
ขั้นตอนที่ 1: ดูว่าจุดกดต้องเปลี่ยนหรือไม่
ถ้าต้องเลื่อนจุดกดไปตามชิ้นงานหลายขนาด ให้เริ่มดู U-Bar
ถ้าตำแหน่งไม่เปลี่ยนเลย Solid Bar เป็นตัวเลือกที่น่าสนใจ
ขั้นตอนที่ 2: ตรวจรูปแบบ Fixture
ถ้าเป็น Fixture สำหรับ Prototype หรือ Flexible Production ให้เน้นความสามารถในการปรับตั้ง
ถ้าเป็น Dedicated Fixture สำหรับ Mass Production สามารถเลือกแบบตำแหน่งคงที่ได้มากขึ้น
ขั้นตอนที่ 3: คำนวณแรงจับยึดที่ต้องการ
อย่าเลือกรุ่นจากขนาดตัว Clamp ด้วยสายตา
ตรวจ Holding Capacity จาก Datasheet ของ Part Number จริง เนื่องจากแม้ Clamp อยู่ Series เดียวกัน U-Bar และ Solid Bar ก็อาจมีค่ารับแรงต่างกัน
ขั้นตอนที่ 4: ดูตำแหน่งและระยะ Spindle
ตรวจว่า Spindle กดลงบริเวณไหนของ Workpiece และต้องการระยะปรับมากน้อยเพียงใด
หากต้องปรับในแนวแขนบ่อย U-Bar จะช่วยให้ Set Fixture ได้ง่ายขึ้น
ขั้นตอนที่ 5: ตรวจ Opening Angle และพื้นที่ติดตั้ง
ลองจำลองตอนเปิด Clamp จริง
ต้องแน่ใจว่าแขนและ Handle ไม่ชน
- Jig
- เครื่องจักร
- Workpiece
- Operator
- Clamp ตัวอื่น
ขั้นตอนที่ 6: ทดลองจับชิ้นงานจริงก่อน Production
หลังติดตั้งควรทดลอง
- จับชิ้นงาน
- ปลดชิ้นงาน
- ตรวจการเคลื่อนตัว
- ตรวจตำแหน่ง Spindle
- ตรวจรอยกดบนชิ้นงาน
- ตรวจ Fixture หลัง Cycle ต่อเนื่อง
หากมีการผลิตจำนวนมาก ควรทดสอบหลาย Cycle ก่อนกำหนดเป็นมาตรฐานการผลิต
ตัวอย่างสถานการณ์จริง
โรงงานมีชิ้นงาน 3 ขนาด แต่ใช้ Jig เดียวกัน
เลือก U-Bar จะสะดวกกว่า
เพราะสามารถปรับ Spindle ให้สัมพันธ์กับตำแหน่งกดของแต่ละรุ่นได้โดยไม่ต้องสร้าง Jig ใหม่ทุกครั้ง
โรงงานผลิตชิ้นส่วนเดียวตลอดทั้งไลน์
Solid Bar น่าสนใจกว่า
เพราะสามารถกำหนดจุดกดเฉพาะสำหรับ Workpiece นั้นได้ และไม่ต้องมีการปรับตำแหน่งเป็นประจำ
แผนก R&D กำลังทดลอง Jig ใหม่
เริ่มจาก U-Bar จะยืดหยุ่นกว่า
เมื่อทดลองจนรู้ตำแหน่งที่ดีที่สุดแล้ว ค่อยพิจารณาว่า Production Fixture จำเป็นต้องเปลี่ยนเป็น Solid Bar หรือไม่
ต้องการ Toggle Clamp ที่รับแรงสูงที่สุด
อย่าเริ่มจากคำว่า U-Bar หรือ Solid Bar
ให้เริ่มจาก
Holding Capacity → Clamp Geometry → Application → Bar Style
เพราะผู้ผลิตกำหนดค่ารับแรงเป็นรายรุ่นและราย Part Number
สรุป U-Bar กับ Solid Bar แบบไหนดีกว่า?
ไม่มีแบบไหนดีกว่าทุกงาน
ถ้าต้องการความยืดหยุ่นและปรับตำแหน่ง Spindle บ่อย U-Bar เหมาะกว่า เพราะสามารถเลื่อนจุดกดไปตามแนวแขนได้ ซึ่งเป็นคุณสมบัติที่ผู้ผลิตอย่าง TE-CO ระบุไว้โดยตรง
ถ้า Fixture มีตำแหน่งกดตายตัว ต้องการติดตั้งหัวกดเฉพาะ หรือออกแบบสำหรับ Production ซ้ำตำแหน่งเดิม Solid Bar เป็นตัวเลือกที่น่าสนใจ เพราะสามารถกำหนดตำแหน่ง Spindle หรือเชื่อมอุปกรณ์จับยึดเฉพาะงานได้
จำง่าย ๆ ว่า
U-Bar = Flexible / Adjustable
Solid Bar = Fixed / Custom Fixture
แต่เมื่อถึงขั้นเลือก Part Number จริง ต้องดู Holding Capacity, Clamp Arm Length, Opening Angle, Base Mounting และ Datasheet ร่วมด้วย ไม่ควรเลือก Toggle Clamp จาก Bar Style เพียงอย่างเดียว
FAQ: คำถามที่พบบ่อยเกี่ยวกับ U-Bar และ Solid Bar
U-Bar กับ Solid Bar ต่างกันอย่างไร?
U-Bar เป็นแขนกดที่เปิดให้สามารถเลื่อนตำแหน่ง Spindle ไปตามแนวแขนได้ ส่วน Solid Bar มีแขนแบบตันและมักกำหนดตำแหน่ง Spindle หรืออุปกรณ์กดไว้ในจุดเฉพาะ เหมาะกับ Fixture ที่ตำแหน่งกดคงที่
U-Bar เหมาะกับงานอะไร?
เหมาะกับงานประกอบ Fixture ตรวจสอบ Prototype งานไม้ และงานที่ต้องปรับตำแหน่ง Spindle หรือรองรับชิ้นงานหลายขนาด
Solid Bar เหมาะกับงานอะไร?
เหมาะกับ Dedicated Fixture, Production Jig และงานที่ต้องการกำหนดตำแหน่งหัวกดแบบถาวรหรือเชื่อมอุปกรณ์เฉพาะเข้ากับแขน
Solid Bar รับแรงได้มากกว่า U-Bar หรือไม่?
ไม่สามารถสรุปได้จาก Bar Style เพียงอย่างเดียว Holding Capacity แตกต่างกันตามรุ่นและ Series ต้องตรวจ Datasheet ของ Part Number จริง
U-Bar สามารถปรับจุดกดได้หรือไม่?
ได้ จุดเด่นหลักของ U-Bar คือสามารถเลื่อนตำแหน่ง Spindle ตามความยาวของ Bar ก่อนล็อกในตำแหน่งที่ต้องการ
Solid Bar ปรับตำแหน่ง Spindle ได้ไหม?
โดยทั่วไป Solid Bar เหมาะกับการกำหนดตำแหน่งเฉพาะ เช่น ใช้ Bolt Retainer หรือ Clasp และบางระบบสามารถใช้อุปกรณ์ Clamp Mount เพิ่มเติมได้
งานผลิตจำนวนมากควรใช้แบบไหน?
ถ้าชิ้นงานมีขนาดและตำแหน่งคงที่ Solid Bar เหมาะกับการทำ Dedicated Fixture แต่ U-Bar ก็สามารถใช้ได้หากต้องการเผื่อการปรับตั้งในอนาคต
เลือก Toggle Clamp ต้องดู Holding Capacity หรือ Clamp Bar ก่อน?
ควรเริ่มจากแรงจับยึดและลักษณะการใช้งานก่อน จากนั้นจึงเลือก Bar Style ที่เหมาะสม เพราะ Holding Capacity เป็นข้อกำหนดด้านความปลอดภัยและสมรรถนะที่สำคัญกว่าความสะดวกในการปรับตำแหน่ง
👉 ดูสินค้า Toggle Clamp ทั้งหมด
💬 สอบถามสินค้าและรุ่นที่เหมาะกับงานผ่าน LINE
#UBar #SolidBar #ToggleClamp #แคลมป์จับชิ้นงาน #ตัวจับชิ้นงาน #แคลมป์ล็อค #JigFixture #JigAndFixture #VerticalToggleClamp #HoldDownClamp #เครื่องมือช่าง #เครื่องมือโรงงาน #งานผลิต #งานประกอบ #Fixture
แหล่งข้อมูลอ้างอิง
เนื้อหาด้านความแตกต่างของ U-Bar และ Solid Bar อ้างอิงจากข้อมูลทางเทคนิคของ TE-CO ซึ่งระบุว่า Solid Bar ใช้กำหนดตำแหน่ง Spindle แบบคงที่ได้ด้วย Bolt Retainer ขณะที่ U-Bar สามารถปรับตำแหน่ง Spindle ได้ตลอดแนว Bar
ข้อมูลด้านรูปแบบการติดตั้ง U-Bar, Flanged Washer, Clamping Screw และ Solid Bar ที่รองรับการเชื่อม Clasp อ้างอิงจาก ELESA+GANTER ผู้ผลิตชิ้นส่วนเครื่องจักรและ Toggle Clamp
ข้อมูลด้าน Holding Capacity และการใช้งานจริงของ Toggle Clamp แต่ละ Series อ้างอิงจาก DESTACO ซึ่งมีทั้งรุ่น U-Bar และ Solid Bar สำหรับงาน Assembly, Fixture Checking, Testing, Light Machining และงานอื่นตามสเปกของแต่ละรุ่น
หมายเหตุ: ค่าแรงจับยึด ระยะเปิดแขน ขนาด Spindle และรูปแบบการติดตั้งแตกต่างกันตามผู้ผลิตและ Part Number ควรยืนยันด้วย Datasheet ของ Toggle Clamp รุ่นที่จะใช้งานจริงก่อนออกแบบ Jig & Fixture
