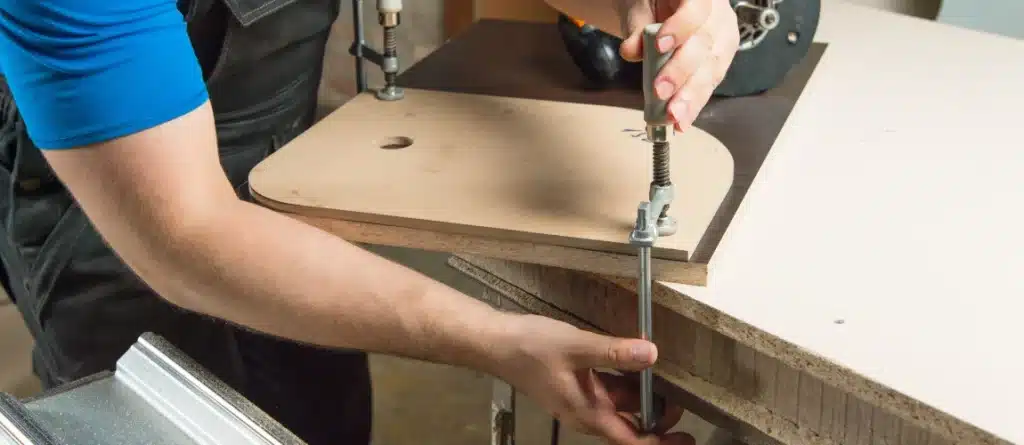

แคลมป์จับชิ้นงานแบบเร็วเหมาะกับงานประเภทไหน?

แคลมป์จับชิ้นงานแบบเร็วเหมาะกับงานที่ต้องจับ–ปล่อยชิ้นงานบ่อย ต้องการตำแหน่งซ้ำที่แม่นยำ และต้องการลดเวลาในการเซ็ตชิ้นงาน เช่น งานเชื่อม งานประกอบ งานเจาะ งานตัด งานตรวจสอบ งาน Fixture/Jig และงานผลิตจำนวนมาก

ถ้าเป็น Toggle Clamp กลไกคันโยกจะช่วยให้ผู้ปฏิบัติงานสามารถล็อกชิ้นงานได้รวดเร็ว โดยไม่ต้องหมุนสกรูหลายรอบเหมือนแคลมป์แบบทั่วไป และเหมาะกับกระบวนการที่ต้องใส่ชิ้นงาน–ทำงาน–ปลดชิ้นงานซ้ำ ๆ

งานที่เหมาะเป็นพิเศษ ได้แก่

งาน Welding Fixture
งาน Assembly Fixture
งานเจาะและ Light Machining
งาน Jig & Fixture
งานตรวจสอบชิ้นงาน
งานไม้
งานพลาสติก
งานผลิตชิ้นส่วนยานยนต์
งานที่ต้องจับชิ้นงานซ้ำตำแหน่งเดิม
งาน Production Line ที่ต้องการลด Setup Time

ผู้ผลิต Workholding อย่าง DESTACO ระบุการใช้งาน Manual Toggle Clamp ในงาน Fixturing, Testing, Welding และ Assembly และบางรุ่นออกแบบสำหรับ Welding Fixture, Assembly และ Light Machining โดยตรง

แคลมป์จับชิ้นงานแบบเร็วคืออะไร?

แคลมป์จับชิ้นงานแบบเร็ว หรือ Quick-Action Clamp เป็นอุปกรณ์สำหรับจับ ยึด กด หรือดึงชิ้นงานให้อยู่ในตำแหน่งที่ต้องการ โดยออกแบบให้สามารถล็อกและปลดชิ้นงานได้รวดเร็วกว่าการใช้แคลมป์สกรูแบบดั้งเดิม

ในงานอุตสาหกรรม คำนี้มักรวมถึงแคลมป์หลายประเภท เช่น

Toggle Clamp
Hold-Down Clamp
Straight-Line Action Clamp
Pull Action / Latch Clamp
Squeeze Action Clamp
Pneumatic Clamp

โดยเฉพาะ Toggle Clamp จะพบได้บ่อยใน Jig & Fixture เพราะสามารถกำหนดตำแหน่งการจับได้ค่อนข้างแน่นอนและทำงานซ้ำได้รวดเร็ว

หลักการของ Toggle Clamp ใช้ชุด Lever และ Pivot เพื่อเปลี่ยนแรงจากมือให้เป็นแรงจับ และเมื่อตำแหน่งกลไกผ่านจุด Over-Center แล้ว จะช่วยรักษาสถานะการล็อกไว้ ผู้ผลิตอุตสาหกรรมระบุว่าจุดเด่นของ Quick-Action Toggle Clamp คือการจับเร็ว ยึดชิ้นงานได้มั่นคง และเปิดพื้นที่ให้เข้าถึงชิ้นงานได้สะดวก

Quick Clamp ต่างจากแคลมป์สกรูทั่วไปอย่างไร?

ความแตกต่างที่เห็นได้ชัดที่สุดคือ เวลาในการล็อกและปลดชิ้นงาน

แคลมป์สกรู เช่น C-Clamp ต้องหมุนสกรูหลายรอบเพื่อเพิ่มหรือลดระยะจับ

ส่วน Toggle Clamp ใช้การโยก Handle เพียงครั้งหรือไม่กี่จังหวะ

หัวข้อ	Toggle / Quick Clamp	Screw / C-Clamp
ความเร็วในการจับ	สูง	ปานกลาง–ช้า
เหมาะกับงานซ้ำ	ดีมาก	พอใช้
ตำแหน่งจับซ้ำ	ควบคุมได้ง่าย	ต้องปรับใหม่บ่อย
ติดตั้งกับ Fixture	เหมาะมาก	ไม่สะดวกเท่า
ปรับชิ้นงานหลายขนาด	ขึ้นกับรุ่น	ทำได้ง่าย
การใช้มือเดียว	หลายรุ่นทำได้	มักต้องหมุนหลายครั้ง
งานผลิตจำนวนมาก	เหมาะ	เสียเวลามากกว่า

ถ้าหนึ่งวันต้อง Clamp เพียง 2–3 ครั้ง ความแตกต่างอาจไม่มาก

แต่ถ้าต้องทำ

100 / 500 / 1,000 Cycle ต่อวัน

เวลาที่ลดลงในแต่ละ Cycle สามารถส่งผลต่อ Productivity ของไลน์ผลิตได้อย่างชัดเจน

แคลมป์จับชิ้นงานแบบเร็วเหมาะกับงานอะไรบ้าง?

1. งานเชื่อม Welding Fixture

งานเชื่อมเป็นหนึ่งในงานที่ใช้ Toggle Clamp มากที่สุด

เพราะก่อนเชื่อมต้องทำให้ชิ้นส่วน

อยู่ตำแหน่งถูกต้อง
ไม่เคลื่อน
แนบกับ Fixture
ควบคุม Gap
รักษาระยะและมุม

ตัวอย่างเช่น

วางเหล็กลง Jig → ปิด Clamp → เชื่อม → เปิด Clamp → นำชิ้นงานออก

เมื่อทำซ้ำหลายร้อยชิ้น การใช้ Clamp แบบเร็วช่วยลดเวลาการจับชิ้นงานเมื่อเทียบกับการหมุน C-Clamp ทุกครั้ง

DESTACO ระบุว่า Toggle Clamp ถูกใช้ในงาน Welding และมีทั้ง Manual และ Pneumatic Clamp สำหรับงานเชื่อม รวมถึงงานอุตสาหกรรมยานยนต์ เครื่องจักรหนัก และงานประกอบ

ประเภทที่เหมาะ

Vertical Hold-Down Clamp
Horizontal Hold-Down Clamp
Straight-Line Clamp
Pneumatic Toggle Clamp

2. งานประกอบ Assembly

งาน Assembly ที่ต้องนำชิ้นส่วนสองหรือหลายชิ้นมาประกอบกันควรควบคุมตำแหน่งก่อน

เช่น

ประกอบโครง
ยึดฝาครอบ
ใส่สกรู
Riveting
Press Fit
Adhesive Bonding
ประกอบชิ้นส่วนรถยนต์

แคลมป์แบบเร็วช่วยให้ Operator ใช้เวลาในการจับชิ้นงานน้อยลง และเมื่อ Fixture ถูกออกแบบดี ตำแหน่งการจับในแต่ละ Cycle จะใกล้เคียงกัน

Manual Toggle Clamp เหมาะกับงานที่ต้องการการทำงานแบบมือเดียวและการจับซ้ำอย่างต่อเนื่อง ขณะที่ Pneumatic Clamp เหมาะกับระบบที่ต้องการแรงจับสม่ำเสมอและการสั่งงานระยะไกลมากขึ้น

3. งานเจาะ Drilling

ก่อนเจาะ ชิ้นงานต้องไม่หมุนหรือเคลื่อนตามแรงจากดอกสว่าน

โดยเฉพาะงานที่ใช้ Drill Jig

สามารถติด Toggle Clamp ไว้บน Fixture แล้วกำหนดตำแหน่งชิ้นงานด้วย Locator

กระบวนการจะกลายเป็น

วางชิ้นงาน → ดันเข้าหา Locator → Clamp → เจาะ → Unclamp

เหมาะกับงานที่ต้องเจาะตำแหน่งเดิมซ้ำหลายชิ้น

4. งาน Machining เบา

Toggle Clamp บางประเภทสามารถใช้ในงาน

Drilling
Grinding
Light Milling
Deburring
Cutting

ได้

แต่ต้องตรวจสอบแรงที่เกิดขึ้นจากกระบวนการก่อน

เพราะ Holding Capacity ของ Clamp ไม่ควรเลือกจากน้ำหนักชิ้นงานอย่างเดียว

ยังต้องพิจารณาแรงที่พยายาม

ดันชิ้นงาน
ยกชิ้นงาน
หมุนชิ้นงาน
เลื่อนชิ้นงาน

ระหว่างการ Machining ด้วย

ผู้ผลิต Toggle Clamp ระบุ Light Machining เป็นหนึ่งในการใช้งานของ Hold-Down Fixture Clamp บาง Series โดยตรง

5. งานตรวจสอบชิ้นงาน Inspection Fixture

งาน QC หรือ Inspection Fixture ต้องการให้ชิ้นงานอยู่ตำแหน่งเดิมทุกครั้ง

ตัวอย่าง

Go / No-Go Gauge
Checking Fixture
CMM Fixture
Vision Inspection
Dimensional Inspection
Leak Test
Functional Test

Toggle Clamp สามารถช่วยล็อกชิ้นงานเข้าหา Datum หรือ Locator ก่อนตรวจ

จุดเด่นคือ Operator ไม่จำเป็นต้องเสียเวลาปรับสกรูใหม่ทุกชิ้น

6. งาน Test Fixture

งานทดสอบชิ้นส่วนหลายประเภทต้อง Clamp ชิ้นงานก่อนเริ่ม Test

เช่น

Leak Test
Pressure Test
Electrical Test
Functional Test
Assembly Test

หากต้องใส่–ถอดชิ้นงานจำนวนมาก Quick Clamp จะเหมาะกว่าระบบที่ต้องขันสกรูทุก Cycle

Fixturing และ Testing เป็นหนึ่งในการใช้งานหลักที่ระบุสำหรับ Manual Toggle Clamp ในอุตสาหกรรม

7. งานไม้ Woodworking

Quick Clamp สามารถใช้กับ

Cutting Jig
Router Jig
Drilling Jig
Assembly Fixture
งานทำเฟอร์นิเจอร์
งานเข้ามุม
งาน Templates

โดยเฉพาะงานที่ต้องนำไม้หลายชิ้นผ่าน Jig เดิมซ้ำ ๆ

ข้อควรระวังคือ

อย่าให้ปลาย Clamp กดลงบนผิวไม้โดยตรงด้วยแรงสูงเกินไป

เพราะอาจทำให้เกิดรอย

จึงควรใช้

Rubber Pad
Plastic Tip
Nylon Spindle

หรือแผ่นรองที่เหมาะกับผิวงาน

Toggle Clamp บาง Series ถูกระบุให้ใช้ได้ทั้ง Fixture Checking, Assembly, Light Machining และ Woodworking

8. งานพลาสติกและชิ้นงานที่เป็นรอยง่าย

ชิ้นงานอย่าง

Plastic
Acrylic
Painted Part
Aluminium
Decorative Surface

อาจไม่ต้องการแรง Clamp สูงมาก

สิ่งสำคัญคือ

แรงต้องเพียงพอให้ชิ้นงานไม่เคลื่อน แต่ไม่มากจนทำให้เสียรูป

ควรเลือกปลายกด เช่น

Rubber
Nylon
Soft Pad

และปรับ Spindle ให้สัมผัสชิ้นงานอย่างเหมาะสม

9. งาน Fixture สำหรับ Production Line

นี่คือพื้นที่ที่ Quick Clamp แสดงข้อดีได้ชัดที่สุด

สมมติ

C-Clamp ใช้เวลา Clamp + Unclamp = 15 วินาที

ส่วน

Toggle Clamp ใช้เวลา = 3 วินาที

ประหยัดเวลา

12 วินาที/Cycle

ถ้าผลิต 500 ชิ้น/วัน

12 × 500 = 6,000 วินาที

หรือประมาณ

100 นาที/วัน

ตัวเลขนี้เป็นเพียงตัวอย่างเพื่อให้เห็นผลของ Cycle Time เพราะเวลาจริงขึ้นอยู่กับ Fixture และวิธีทำงานแต่ละหน้างาน

สำหรับงาน Mass Production การลดเวลาที่ไม่สร้างมูลค่า เช่น การหมุน Clamp ซ้ำ ๆ จึงเป็นเหตุผลสำคัญในการใช้ Quick-Action Clamp

10. งานยานยนต์ Automotive

Automotive Fixture ใช้ระบบ Clamp จำนวนมาก เช่น

Welding Jig
Checking Fixture
Assembly Jig
Body Fixture
Component Fixture

โดยสามารถพบได้ตั้งแต่ Manual Toggle Clamp ไปจนถึง

Pneumatic Clamp
Power Clamp
Sensor Clamp
Robotic Fixture

สำหรับงานที่ Operator จับชิ้นงานเองและ Production Volume ไม่สูงมาก Manual Clamp อาจเพียงพอ

แต่เมื่อ Cycle Time สูงและระบบ Automation เพิ่มขึ้น อาจพิจารณา Pneumatic หรือ Power Clamp แทน

ตารางสรุป: งานแบบไหนเหมาะกับ Quick Clamp?

ประเภทงาน	เหมาะหรือไม่	ประเภท Clamp ที่พบได้บ่อย
งานเชื่อม	เหมาะมาก	Hold Down / Straight Line
งานประกอบ	เหมาะมาก	Hold Down
งานเจาะ Jig	เหมาะมาก	Hold Down
Light Machining	เหมาะ	Heavy Duty Clamp
Checking Fixture	เหมาะมาก	Hold Down / Straight Line
Leak Test	เหมาะ	Straight Line / Hold Down
งานไม้	เหมาะมาก	Hold Down
งานพลาสติก	เหมาะ	Clamp + Soft Pad
งานผลิตซ้ำ	เหมาะมาก	Toggle Clamp
งานจับชั่วคราวน้อยครั้ง	ใช้ได้	C-Clamp อาจเพียงพอ
งานแรงตัดสูงมาก	ต้องคำนวณ	Heavy-Duty Workholding
งาน Automation	เหมาะ	Pneumatic / Power Clamp

Toggle Clamp มีประเภทอะไรบ้าง?

การเลือกประเภท Clamp สำคัญพอ ๆ กับการเลือกแรงจับ

Vertical Hold-Down Toggle Clamp

Handle ตั้งขึ้นเมื่อ Lock หรือมีลักษณะการเคลื่อนที่ในแนวตั้งตามรุ่น

เหมาะกับ

Welding Jig
Assembly Fixture
Drilling Jig
Inspection Fixture

ข้อดีคือใช้งานง่ายและพบได้ทั่วไป

Horizontal Hold-Down Toggle Clamp

Handle อยู่ต่ำเมื่อ Lock

เหมาะกับ Fixture ที่ต้องการ

ลดความสูงของ Handle
มีพื้นที่ด้านบนจำกัด
ป้องกัน Handle ขวาง Operator หรือ Tool

เหมาะกับ Workstation ที่พื้นที่เหนือ Fixture มีข้อจำกัด

Straight-Line Action Clamp

ทำงานด้วยแกนที่ดันหรือดึงในแนวเส้นตรง

เหมาะกับ

ดันชิ้นงานเข้าหา Locator
ล็อกชิ้นงานจากด้านข้าง
Assembly
Welding
Fixture

แทนที่จะกดจากด้านบนเหมือน Hold-Down Clamp

Pull Action / Latch Clamp

ใช้แรงดึงชิ้นส่วนสองฝั่งเข้าหากัน

เหมาะกับ

ฝาปิด
กล่อง
Mold
Door
Cover
Container

โดยเฉพาะงานที่ต้องเปิด–ปิดซ้ำ

Squeeze Action Clamp

ทำงานคล้ายคีม

เหมาะกับงานที่ต้องจับ

ขอบชิ้นงาน
ชิ้นส่วนบาง
งานประกอบ
งานจับชั่วคราว

และต้องการเคลื่อนย้าย Clamp ได้ ไม่จำเป็นต้องยึดถาวรบน Fixture

Pneumatic Toggle Clamp

ใช้กระบอกลมแทนแรงจากมือ

เหมาะกับ

Production Volume สูง
Automatic Fixture
ต้องการ Cycle Time ต่ำ
ต้องการสั่ง Clamp หลายตัวพร้อมกัน
ต้องการควบคุมจาก PLC
Operator ไม่สามารถเข้าถึง Handle ได้สะดวก

Pneumatic Toggle Clamp สำหรับงาน Assembly และ Welding สามารถให้แรงจับสม่ำเสมอ ตอบสนองรวดเร็ว และรองรับการสั่งงานจากระยะไกลได้ในรุ่นที่ออกแบบมาสำหรับงานดังกล่าว

เลือกแคลมป์จับชิ้นงานแบบเร็วจากอะไร?

1. ดูทิศทางแรงก่อน

ถามก่อนว่าเราต้องการ

กด / ดัน / ดึง / บีบ

ชิ้นงาน

ต้องการแรง	Clamp ที่ควรพิจารณา
กดลง	Hold-Down
ดันด้านข้าง	Straight-Line
ดึงเข้าหากัน	Latch / Pull Action
บีบสองด้าน	Squeeze Action

อย่าเลือกจากรูปร่าง Clamp เพียงอย่างเดียว

2. ตรวจ Holding Capacity

Holding Capacity หมายถึงความสามารถของ Clamp ในการต้านแรงที่พยายามเปิดหรือทำให้กลไกหลุดออกจากตำแหน่งล็อก ภายใต้เงื่อนไขที่ผู้ผลิตกำหนด

อย่าสับสนระหว่าง Holding Capacity กับ Clamping Force

ทั้งสองค่าอาจไม่เท่ากัน

ก่อนเลือกควรดู

แรงจาก Process
น้ำหนักชิ้นงาน
Cutting Force
Welding Distortion
Direction of Force
Safety Factor
Clamp Specification

DESTACO แนะนำให้เลือกขนาด Toggle Clamp โดยพิจารณา Holding Capacity ให้รองรับแรงสูงสุดจากกระบวนการ เช่น Machining, Welding Distortion หรือ Assembly Load

3. อย่าใช้แรงมากเกินกว่าที่ชิ้นงานต้องการ

Clamp ใหญ่กว่าไม่ได้แปลว่าดีกว่าเสมอไป

แรงมากเกินไปอาจทำให้

Sheet Metal บิด
Plastic เสียรูป
Aluminium เป็นรอย
งานไม้บุบ
Datum เปลี่ยน
Dimension หลัง Unclamp เปลี่ยน

หลักที่ควรใช้คือ

ใช้แรงเพียงพอที่จะรักษาตำแหน่งชิ้นงานภายใต้แรงจากกระบวนการ

ไม่ใช่

Clamp ให้แรงที่สุดเท่าที่ทำได้

4. ตรวจระยะ Arm และ Spindle

Clamp ที่แรงพอแต่กดไม่ถึงชิ้นงานก็ใช้งานไม่ได้

ต้องตรวจ

Clamp Arm Length
Spindle Position
Workpiece Height
Opening Angle
Reach
Clearance

รวมถึงตรวจว่าเมื่อเปิด Clamp แล้วสามารถนำชิ้นงานเข้า–ออก Fixture ได้สะดวกหรือไม่

5. เช็กพื้นที่สำหรับ Handle

Fixture บางตัวติด Clamp หลายจุด

ถ้าไม่ได้ตรวจ Handle Clearance อาจเกิดปัญหา

Handle ชนกัน
ชน Tool
ชน Robot
ชน Machine Guard
Operator จับไม่ได้

ผู้ผลิตจึงมีทั้ง Vertical และ Horizontal Handle เพื่อรองรับ Space Constraint ที่แตกต่างกัน

6. เลือกปลายกดให้เหมาะกับผิวงาน

Spindle หรือ Contact Pad เป็นส่วนที่สัมผัสชิ้นงานโดยตรง

ถ้าเป็นงานเหล็กทั่วไปอาจใช้ Metal Spindle ได้

แต่ถ้าเป็น

Aluminium
Plastic
Painted Surface
Finished Surface
Acrylic
Wood

ควรพิจารณา Soft Contact เช่น

Rubber / Nylon / Plastic Pad

เพื่อลดรอยกดและการเสียผิว

7. ดูสภาพแวดล้อมของงาน

ถ้า Clamp อยู่ในพื้นที่

มีน้ำ
ความชื้นสูง
Food Processing
Chemical
Clean Environment

อาจต้องเลือก Material ที่เหมาะสม เช่น Stainless Steel หรือวัสดุที่รองรับสภาพแวดล้อมนั้น

ไม่ควรใช้ Clamp รุ่นเดียวกันโดยไม่สนใจ Environment

8. ตรวจจำนวน Cycle

ถ้าใช้ Clamp

10 ครั้ง/วัน

กับ

2,000 ครั้ง/วัน

Requirement ไม่เหมือนกัน

Production Line ที่มี Cycle สูงควรดู

Pivot durability
Bushing
Handle
Spindle
Maintenance
Lubrication
Life Cycle

เพิ่มเติมจาก Holding Capacity

9. พิจารณาระบบ Safety Lock

ในบางงาน เช่น

Welding
Fixture แนวตั้ง
มีแรงสั่นสะเทือน
Operator อยู่ใกล้ Clamp
ชิ้นงานมีน้ำหนักมาก

อาจต้องการ Secondary Lock เพื่อช่วยลดความเสี่ยงจาก Clamp เปิดโดยไม่ตั้งใจ

Toggle Clamp บางรุ่นมีระบบล็อกเพิ่มเติมเพื่อช่วยรักษาสภาวะ Over-Center และลดโอกาสการเปิดโดยไม่ตั้งใจ

ตัวอย่างการเลือก Clamp ตามโจทย์

กรณีที่ 1: เชื่อมแผ่นเหล็กบน Jig

Requirement

ต้องกดแผ่นลง Datum
ใส่ชิ้นงานหลายร้อยครั้งต่อวัน
ต้องเปิดพื้นที่หลังปลด Clamp

เหมาะกับ

Vertical หรือ Horizontal Hold-Down Toggle Clamp

กรณีที่ 2: ดันชิ้นงานให้ชน Stopper

Requirement

ชิ้นงานต้องถูกดันในแนวนอนเข้าหา Locator

เหมาะกับ

Straight-Line Action Clamp

กรณีที่ 3: ล็อกฝาครอบเครื่องจักร

Requirement

ต้องการดึงฝาให้แนบกับ Body และเปิดออกได้รวดเร็ว

เหมาะกับ

Pull Action / Latch Clamp

กรณีที่ 4: งานผลิตอัตโนมัติ

Requirement

Cycle สูง
PLC Control
ต้อง Clamp หลายจุดพร้อมกัน

เหมาะกับ

Pneumatic Clamp หรือ Power Clamp

มากกว่า Manual Toggle Clamp

Clamp กับ Locator ทำหน้าที่ไม่เหมือนกัน

นี่เป็นหลักสำคัญในการออกแบบ Fixture

Locator มีหน้าที่กำหนดตำแหน่งชิ้นงาน

ส่วน

Clamp มีหน้าที่รักษาชิ้นงานให้อยู่กับ Locator

ไม่ควรออกแบบให้ Clamp เป็นตัวกำหนดตำแหน่งหลักทั้งหมด

Fixture ที่ดีจึงต้องคิด

Locate → Support → Clamp

ร่วมกัน

ก่อนเริ่ม Machining หรือ Assembly

ทำไมงานผลิตจำนวนมากจึงนิยม Toggle Clamp?

เหตุผลไม่ใช่เพียงเพราะ Clamp เปิดเร็ว

แต่ช่วยให้ Process มีลำดับชัดเจน เช่น

Load → Locate → Clamp → Process → Unclamp → Unload

เมื่อ Fixture ถูกออกแบบดี ประโยชน์ที่ได้คือ

ลด Setup Time
ลดการปรับ Clamp ซ้ำ
ลด Movement ที่ไม่จำเป็น
ทำงานมือเดียวได้ในหลายรูปแบบ
ทำซ้ำได้สะดวก
เพิ่มความสะดวกของ Operator

DESTACO อธิบายว่า Toggle Clamp เหมาะเมื่อกระบวนการต้องการ Fast Repetitive Clamping, Consistent Holding และ Positive Lock เมื่อเทียบกับการใช้ C-Clamp หรือ Screw Clamp ใน Fixture

เมื่อไหร่ไม่ควรใช้ Toggle Clamp?

Toggle Clamp ไม่ได้เหมาะกับทุกงาน

อาจไม่ใช่ตัวเลือกที่ดีที่สุดหาก

ชิ้นงานเปลี่ยนความหนามากทุกครั้ง

ถ้าต้องปรับระยะมากในแต่ละชิ้น Screw Clamp อาจยืดหยุ่นกว่า เว้นแต่ใช้ Clamp ที่รองรับ Variation

ต้องการแรงสูงมาก

งาน Machining หนักอาจต้องใช้ Hydraulic Workholding หรือระบบที่ออกแบบรับ Cutting Force โดยเฉพาะ

ไม่สามารถติดฐาน Clamp ได้

Toggle Clamp แบบ Fixture ส่วนใหญ่ต้องมีจุด Mounting ที่แข็งแรง

จุดจับเปลี่ยนตลอดเวลา

Portable Clamp อาจเหมาะกว่า Fixed Toggle Clamp

ไม่มีพื้นที่ให้ Handle เคลื่อนที่

ต้องเปลี่ยนรูปแบบ Clamp หรือออกแบบ Fixture ใหม่

Checklist ก่อนซื้อแคลมป์จับชิ้นงานแบบเร็ว

ก่อนเลือก Clamp ควรตอบคำถามเหล่านี้ให้ได้

ต้องการกด ดัน ดึง หรือบีบ?
ชิ้นงานหนักเท่าไร?
มีแรงจาก Process เท่าไร?
Holding Capacity ที่ต้องการเท่าไร?
ชิ้นงานเป็นวัสดุอะไร?
ผิวชิ้นงานเป็นรอยได้หรือไม่?
ความสูงชิ้นงานเท่าไร?
ความหนาเปลี่ยนหรือไม่?
Clamp Arm ต้องยาวเท่าไร?
มีพื้นที่เปิด Handle หรือไม่?
ใช้งานกี่ Cycle ต่อวัน?
อยู่ในพื้นที่เปียกหรือกัดกร่อนหรือไม่?
ต้องมี Safety Lock หรือไม่?
ต้องการ Manual หรือ Pneumatic?
Fixture ยึด Clamp ได้แข็งแรงเพียงพอหรือไม่?

วิธีเลือกแคลมป์จับชิ้นงานแบบเร็วให้เหมาะกับงาน

Step 1: ระบุหน้าที่ของ Clamp

กำหนดก่อนว่าต้องการให้ Clamp กด ดัน ดึง หรือบีบชิ้นงาน

Step 2: วิเคราะห์แรงจากกระบวนการ

ตรวจสอบน้ำหนักชิ้นงาน Cutting Force, Welding Distortion หรือแรงอื่นที่พยายามทำให้ชิ้นงานเคลื่อน

Step 3: เลือกประเภท Clamp

เลือก Hold-Down, Straight-Line, Latch, Squeeze หรือ Pneumatic ให้ตรงกับทิศทางแรง

Step 4: ตรวจ Holding Capacity

เลือกค่าความสามารถในการยึดให้อยู่เหนือ Requirement ของงานตามหลัก Engineering และข้อมูลจากผู้ผลิต

Step 5: ตรวจระยะการจับ

เช็ก Arm Length, Spindle Position, Opening Angle และ Workpiece Height

Step 6: ตรวจพื้นที่รอบ Fixture

ตรวจว่า Handle สามารถเปิด–ปิดได้โดยไม่ชน Tool, Machine, Clamp ตัวอื่น หรือ Operator

Step 7: เลือก Contact Pad

ถ้าชิ้นงานเป็นรอยง่าย ใช้ Rubber, Nylon หรือ Soft Pad ที่เหมาะสม

Step 8: ทดลองกับชิ้นงานจริง

ก่อนผลิต Fixture จำนวนมาก ควรทดลอง Clamp กับชิ้นงานจริง ตรวจการเลื่อน การบิด และความสะดวกของ Operator

สรุป: แคลมป์จับชิ้นงานแบบเร็วเหมาะที่สุดกับ “งานที่ต้องจับซ้ำ”

ถ้าถามว่า แคลมป์จับชิ้นงานแบบเร็วเหมาะกับงานประเภทไหน?

คำตอบสั้นที่สุดคือ

เหมาะกับงานที่ต้องจับและปล่อยชิ้นงานซ้ำ ๆ ต้องการลด Setup Time และต้องการให้ชิ้นงานอยู่ในตำแหน่งเดิมก่อนเข้าสู่กระบวนการผลิต

โดยเฉพาะ

งานเชื่อม + งานประกอบ + งานเจาะ + Jig & Fixture + Inspection + Testing + Woodworking + Production Line

แต่การเลือก Clamp ไม่ควรดูเพียงว่า

“ตัวไหนแรงที่สุด?”

ควรดูพร้อมกันทั้ง

ทิศทางแรง + Holding Capacity + Fixture + ขนาดชิ้นงาน + ผิวชิ้นงาน + Clearance + Cycle Time + Safety

เพราะ Clamp ที่เหมาะสมไม่เพียงช่วยจับชิ้นงานให้แน่น แต่ยังช่วยให้กระบวนการทำงาน เร็วขึ้น ทำซ้ำง่ายขึ้น และลดเวลาที่เสียไปกับการเซ็ตชิ้นงานในแต่ละ Cycle

FAQ: แคลมป์จับชิ้นงานแบบเร็ว

แคลมป์จับชิ้นงานแบบเร็วคืออะไร?

แคลมป์จับชิ้นงานแบบเร็วคืออุปกรณ์สำหรับล็อกและปลดชิ้นงานได้รวดเร็ว โดย Toggle Clamp เป็นรูปแบบที่นิยมในงาน Jig & Fixture เพราะใช้กลไกคันโยกช่วยให้จับชิ้นงานซ้ำได้โดยไม่ต้องหมุนสกรูหลายรอบ

Toggle Clamp เหมาะกับงานอะไร?

เหมาะกับงานเชื่อม งานประกอบ งานเจาะ Light Machining งาน Inspection งาน Testing งานไม้ และ Fixture ที่ต้องจับชิ้นงานตำแหน่งเดิมซ้ำหลายครั้ง

Toggle Clamp ต่างจาก C-Clamp อย่างไร?

Toggle Clamp เปิดและล็อกได้รวดเร็วกว่า เหมาะกับ Fixture และงานผลิตซ้ำ ส่วน C-Clamp สามารถปรับระยะจับได้กว้างกว่า แต่ต้องใช้เวลาหมุนสกรูในการจับและปลดแต่ละครั้ง

งานเชื่อมควรใช้แคลมป์แบบไหน?

ขึ้นอยู่กับตำแหน่งของแรง หากต้องกดชิ้นงานลง Fixture สามารถใช้ Hold-Down Toggle Clamp ส่วนงานที่ต้องดันชิ้นงานเข้าหา Locator อาจใช้ Straight-Line Clamp

Holding Capacity กับ Clamping Force เหมือนกันไหม?

ไม่ควรถือว่าเป็นค่าเดียวกัน Holding Capacity หมายถึงความสามารถในการต้านแรงที่พยายามเปิด Clamp หรือทำให้ระบบหลุดจากตำแหน่งล็อก ส่วน Clamping Force คือแรงที่ Clamp กระทำต่อชิ้นงาน ต้องอ่านนิยามและ Specification ของผู้ผลิตแต่ละรุ่น

แคลมป์แรงมากทำให้ชิ้นงานบิดได้ไหม?

ได้ โดยเฉพาะ Sheet Metal, Plastic, Aluminium และวัสดุบาง การใช้แรง Clamp มากเกินไปอาจทำให้ชิ้นงานเสียรูปหรือเกิดรอย จึงควรเลือกแรงตาม Requirement จริง

ชิ้นงานเป็นรอยง่ายควรใช้ Clamp แบบไหน?

สามารถใช้ Toggle Clamp ได้ แต่ควรเลือก Rubber Pad, Nylon Pad หรือ Soft Contact ที่เหมาะกับพื้นผิว และปรับแรงไม่ให้สูงเกินความจำเป็น

งานผลิตจำนวนมากควรใช้ Manual หรือ Pneumatic Clamp?

ถ้า Cycle ไม่สูงมาก Manual Toggle Clamp อาจเพียงพอ แต่ถ้าต้องการ Cycle Time ต่ำ ควบคุมหลาย Clamp พร้อมกัน หรือเชื่อมต่อกับ Automation สามารถพิจารณา Pneumatic หรือ Power Clamp

Toggle Clamp ใช้กับงาน CNC ได้ไหม?

บางรุ่นใช้กับ Light Machining ได้ แต่ต้องตรวจ Cutting Force, Holding Capacity, Fixture Rigidity และทิศทางแรงอย่างเหมาะสม สำหรับงาน Machining หนักควรใช้ระบบ Workholding ที่ออกแบบตามแรงตัดของเครื่องจักรโดยเฉพาะ

👉 ดูสินค้า ” แคลมป์ / Clamp / ปากกาจับชิ้นงาน “ทั้งหมด
💬 สอบถามสินค้าและรุ่นที่เหมาะกับงานผ่าน LINE

#แคลมป์จับชิ้นงาน #แคลมป์จับชิ้นงานแบบเร็ว #QuickClamp #ToggleClamp #แคลมป์ล็อก #แคลมป์ฟิกซ์เจอร์ #FixtureClamp #JigFixture #แคลมป์งานเชื่อม #แคลมป์งานเจาะ #แคลมป์งานประกอบ #Workholding #งานอุตสาหกรรม #อุปกรณ์จับชิ้นงาน
