วิธีเลือกแคลมป์จากทิศทางแรงจับ ไม่ให้ชิ้นงานเคลื่อน

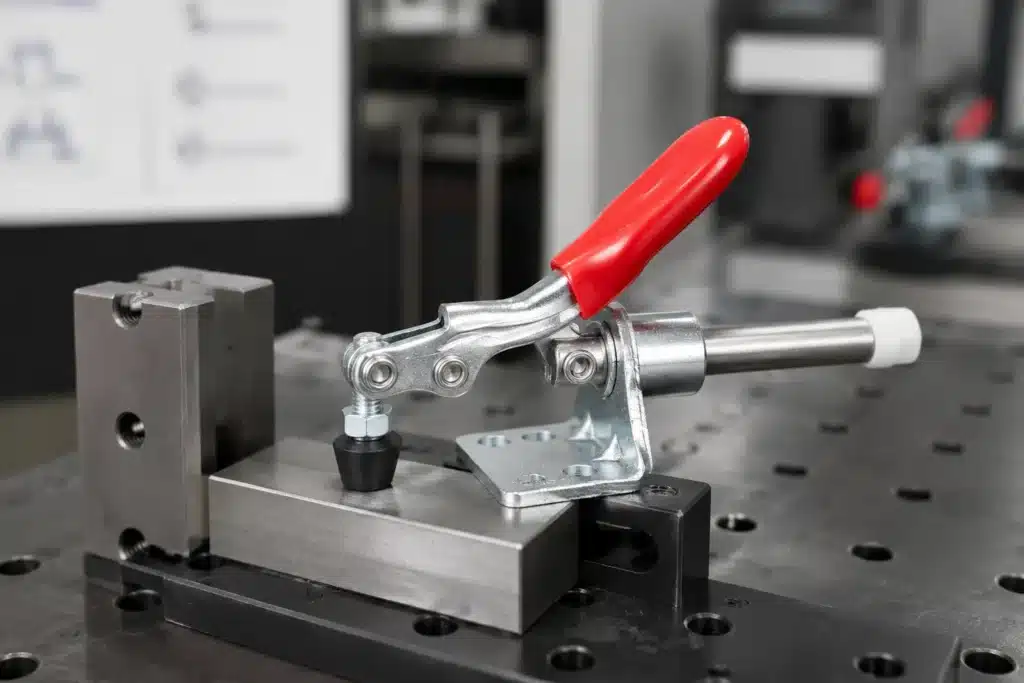

การเลือกแคลมป์จับชิ้นงานไม่ได้ดูแค่ “แรงกดมากที่สุด” แต่ต้องพิจารณาทิศทางของแรงจับให้สัมพันธ์กับลักษณะการทำงานของชิ้นงาน เช่น แรงดันจากการเจาะ แรงสั่นสะเทือน แรงดึง หรือแรงเฉือน หากเลือกทิศทางแรงจับไม่เหมาะสม อาจทำให้ชิ้นงานขยับ เอียง หรือเกิดความคลาดเคลื่อนระหว่างการผลิตได้
หลักสำคัญคือ แรงจับของแคลมป์ต้องกดชิ้นงานเข้าหาจุดอ้างอิง (Datum Point) และต้านแรงที่เกิดขึ้นจากกระบวนการผลิต เพื่อให้ชิ้นงานอยู่ตำแหน่งเดิมตลอดการทำงาน
วิธีเลือกแคลมป์จากทิศทางแรงจับ เพื่อป้องกันชิ้นงานเคลื่อน
ในงานผลิตอุตสาหกรรม เช่น งาน CNC, งานเชื่อม, งานประกอบ หรือ Jig Fixture แคลมป์เป็นอุปกรณ์สำคัญที่ช่วยยึดตำแหน่งชิ้นงานให้คงที่
หลายคนมักเลือกแคลมป์จากค่าแรงจับ (Holding Capacity) เพียงอย่างเดียว แต่ในความเป็นจริง ทิศทางแรงจับ (Clamping Direction) มีผลโดยตรงต่อความแม่นยำของชิ้นงาน
หากแรงจับไม่สัมพันธ์กับแรงที่เกิดขึ้นระหว่างการทำงาน อาจเกิดปัญหา เช่น
- ชิ้นงานเลื่อนระหว่าง加工
- ขนาดชิ้นงานผิดจากแบบ
- รูเจาะหรือแนวตัดคลาดเคลื่อน
- เกิดรอยกดจากแรงจับมากเกินไป
- ลดอายุการใช้งานของ Jig Fixture
ทิศทางแรงจับของแคลมป์มีผลอย่างไร?
หลักการง่าย ๆ คือ
แรงจับที่ดี = แรงกดที่ทำให้ชิ้นงานแน่น + แรงต้านที่ช่วยไม่ให้ชิ้นงานเคลื่อนที่
ตัวอย่างเช่น หากการเจาะทำให้เกิดแรงดันด้านข้าง แคลมป์ไม่ควรกดเฉียงออกจากจุดรองรับ เพราะแรงจากการเจาะอาจดันชิ้นงานหลุดตำแหน่งได้
ควรออกแบบให้แรงจับกดชิ้นงานเข้าหาฐานรอง หรือ Stopper ที่กำหนดตำแหน่งไว้
ประเภททิศทางแรงจับที่นิยมใช้กับงานอุตสาหกรรม
| ทิศทางแรงจับ | ลักษณะการกด | เหมาะกับงาน |
|---|---|---|
| แรงกดแนวตั้ง (Vertical Clamping) | กดชิ้นงานลงด้านล่าง | งาน Jig, งานเจาะ, งานกัด |
| แรงกดแนวนอน (Horizontal Clamping) | ดันชิ้นงานเข้าหาจุด Stop | งานประกอบ, งานเชื่อม |
| แรงดึงลง (Pull Down Clamping) | ดึงชิ้นงานให้แนบฐาน | งาน CNC ที่ต้องการความแม่นยำสูง |
| แรงกดดึง (Push-Pull) | ดันหรือดึงตามแนวแกน | งานจับชิ้นส่วนขนาดใหญ่ |
เลือกแคลมป์ตามแรงที่เกิดขึ้นจากกระบวนการผลิต
ก่อนเลือกแคลมป์ ควรวิเคราะห์ว่าแรงหลักที่เกิดขึ้นมาจากทิศทางใด
| กระบวนการทำงาน | แรงที่เกิดขึ้น | แนวทางเลือกแคลมป์ |
|---|---|---|
| เจาะรู | แรงกดลงและแรงหมุน | ใช้ Vertical Toggle Clamp หรือ Pull Down Clamp |
| กัดชิ้นงาน CNC | แรงด้านข้างสูง | ใช้แรงจับเข้าหา Stopper |
| เชื่อม | แรงบิดและความร้อน | ใช้ Clamp ที่ล็อกแน่น ลดการขยับ |
| ประกอบชิ้นส่วน | แรงดันหรือแรงดึง | เลือก Push-Pull Clamp |
| ตรวจสอบชิ้นงาน | ต้องการตำแหน่งคงที่ | ใช้ Clamp ที่แรงไม่มากเกินไป |
หลักการวางตำแหน่งแคลมป์ให้จับชิ้นงานได้แม่นยำ
1. กดเข้าหาจุดอ้างอิงเสมอ
แคลมป์ควรทำหน้าที่ “ดันชิ้นงานเข้าหาตำแหน่งที่กำหนด” ไม่ใช่เพียงกดให้แน่น
ตัวอย่าง:
❌ แรงกดผลักชิ้นงานออกจาก Stopper
→ ชิ้นงานมีโอกาสเคลื่อน
✅ แรงกดดันเข้าหา Stopper
→ ตำแหน่งคงที่และทำซ้ำได้
2. หลีกเลี่ยงแรงจับที่ทำให้ชิ้นงานโก่ง
หากจับบริเวณบางหรือไม่มีฐานรองรับ อาจทำให้เกิดการเสียรูป
ควรเลือกตำแหน่งจับที่:
- ใกล้จุดรองรับ
- อยู่บนพื้นผิวแข็งแรง
- กระจายแรงอย่างเหมาะสม
3. เลือก Holding Capacity ให้เหมาะสม
แรงจับมากไม่ได้หมายความว่าดีที่สุด
แรงจับที่สูงเกินไปอาจทำให้:
- ชิ้นงานบุบ
- ผิวงานเสีย
- Jig สึกเร็ว
ควรเลือกแรงจับมากกว่าแรงที่เกิดขึ้นจริงประมาณหนึ่ง เพื่อให้มี Safety Factor
เปรียบเทียบแคลมป์แต่ละแบบกับทิศทางแรงจับ
| ประเภทแคลมป์ | ทิศทางแรงจับ | จุดเด่น | งานที่เหมาะ |
|---|---|---|---|
| Vertical Toggle Clamp | กดลงด้านบน | ใช้งานง่าย เปิด-ปิดเร็ว | Jig ทั่วไป |
| Horizontal Toggle Clamp | ดันเข้าด้านข้าง | ประหยัดพื้นที่ | Fixture ขนาดเล็ก |
| Push Pull Clamp | ดันหรือดึงตรง | ควบคุมทิศทางแรงได้ดี | งานประกอบ |
| Pull Down Clamp | ดึงลงแนวตั้ง | ลดการยกตัวของชิ้นงาน | CNC, งานละเอียด |
| Pneumatic Clamp | ใช้ลมควบคุม | เหมาะกับระบบอัตโนมัติ | Production Line |
ตัวอย่างการเลือกแคลมป์ในงานจริง
กรณี: เจาะรูบนแผ่นโลหะ
ปัญหา:
- ดอกสว่านสร้างแรงกดลง
- ชิ้นงานมีโอกาสยกตัว
แนวทาง:
เลือกใช้ Pull Down Clamp
เพราะแรงจับจะดึงชิ้นงานลงแนบกับฐาน ทำให้:
- ลดการสั่น
- ลดการขยับ
- เพิ่มความแม่นยำของตำแหน่งรู
กรณี: งานกัด CNC
ปัญหา:
- ใบมีดสร้างแรงผลักด้านข้าง
แนวทาง:
ควรวางแคลมป์ให้แรงจับดันชิ้นงานเข้าหา Stop Block
ไม่ควรให้แรงกัดสวนทางกับแรงจับ
ปัจจัยที่ต้องดูเพิ่มเติมก่อนเลือกแคลมป์
| ปัจจัย | สิ่งที่ต้องพิจารณา |
|---|---|
| น้ำหนักชิ้นงาน | ต้องรองรับน้ำหนักและแรงกระทำ |
| วัสดุชิ้นงาน | โลหะ พลาสติก หรือวัสดุบาง |
| ความถี่ใช้งาน | งาน Manual หรือ Production |
| พื้นที่ติดตั้ง | จำกัดพื้นที่หรือไม่ |
| ความแม่นยำ | ต้องการ Repeatability ระดับไหน |
| ระบบ Automation | ต้องใช้ Pneumatic หรือ Hydraulic หรือไม่ |
สรุป วิธีเลือกแคลมป์จากทิศทางแรงจับ
การเลือกแคลมป์ที่ถูกต้องไม่ได้ขึ้นอยู่กับแรงจับสูงสุด แต่ต้องเลือกให้เหมาะกับ ทิศทางแรงที่เกิดขึ้นจริงในกระบวนการผลิต
หลักสำคัญคือ:
- ให้แรงจับดันชิ้นงานเข้าหาจุดอ้างอิง
- เลือกทิศทางแรงให้ตรงกับแรงจากเครื่องจักร
- ไม่ใช้แรงจับมากเกินความจำเป็น
- เลือกชนิดแคลมป์ให้เหมาะกับลักษณะงาน
เมื่อเลือกแคลมป์ถูกต้อง จะช่วยลดปัญหาชิ้นงานเคลื่อน เพิ่มความแม่นยำ และทำให้กระบวนการผลิตมีประสิทธิภาพมากขึ้น
FAQ
Q: เลือกแคลมป์ต้องดูค่าอะไรเป็นอันดับแรก?
A: ควรดูทิศทางแรงจับและแรงที่เกิดจากกระบวนการผลิตก่อน จากนั้นจึงเลือกค่า Holding Capacity ให้เหมาะสม
Q: แคลมป์แรงจับสูงสุดดีที่สุดหรือไม่?
A: ไม่เสมอไป เพราะแรงจับที่มากเกินไปอาจทำให้ชิ้นงานเสียรูปหรือเกิดรอยกด ควรเลือกแรงจับที่เหมาะกับวัสดุและงาน
Q: งาน CNC ควรใช้แคลมป์แบบไหน?
A: งาน CNC มักนิยมใช้ Pull Down Clamp หรือ Toggle Clamp ที่สามารถกดชิ้นงานให้แนบฐานและป้องกันการเคลื่อนจากแรงกัด
Q: ทำไมใช้แคลมป์แล้วชิ้นงานยังขยับ?
A: อาจเกิดจากทิศทางแรงจับไม่ถูกต้อง ตำแหน่งจับไม่สัมพันธ์กับ Stopper หรือแรงจับไม่เพียงพอต่อแรงที่เกิดขึ้น
Q: Toggle Clamp เหมาะกับงานแบบไหน?
A: เหมาะกับงาน Jig Fixture, งานประกอบ, งานเชื่อม และงานผลิตที่ต้องการจับ-ปล่อยชิ้นงานรวดเร็ว
