ตำแหน่งติดแคลมป์บน Jig มีผลต่อความแม่นยำของชิ้นงานอย่างไร?
ตำแหน่งติดแคลมป์บน Jig มีผลโดยตรงต่อความแม่นยำ เพราะแรงกดจากแคลมป์สามารถทำให้ชิ้นงานแนบกับจุดอ้างอิงได้อย่างมั่นคง หรือในทางกลับกันอาจทำให้ชิ้นงานเลื่อน เอียง และบิดตัวได้ ตำแหน่งที่เหมาะสมควรอยู่ใกล้จุดรองรับ วางแนวแรงกดเข้าหา Locator และไม่กดบนพื้นที่ที่ไม่มีฐานรองรับ โดยเฉพาะชิ้นงานบางหรือชิ้นงานที่เสียรูปง่าย
หลักสำคัญคือ กำหนดตำแหน่งด้วย Locator รองรับด้วย Support และใช้ Clamp เพียงเพื่อยึดชิ้นงานให้อยู่กับที่ ไม่ควรใช้แรงแคลมป์เพื่อบังคับชิ้นงานที่วางไม่ตรงตำแหน่ง เพราะเมื่อปลดแคลมป์ ชิ้นงานอาจคืนรูปและทำให้ขนาดคลาดเคลื่อน
ตำแหน่งติดแคลมป์บน Jig สำคัญกว่าที่คิด
เวลาชิ้นงานเจาะ ตัด กัด เชื่อม หรือประกอบได้ขนาดไม่สม่ำเสมอ หลายคนมักเริ่มตรวจสอบเครื่องจักร โปรแกรม หรือเครื่องมือตัดก่อน แต่สาเหตุหนึ่งที่พบได้บ่อยคือ ตำแหน่งติดตั้งแคลมป์บน Jig ไม่สัมพันธ์กับจุดรองรับและทิศทางของแรงที่เกิดขึ้น
แม้จะใช้แคลมป์รุ่นเดียวกันและออกแรงกดเท่ากัน หากติดตั้งคนละตำแหน่ง ผลลัพธ์ก็อาจต่างกันอย่างชัดเจน จุดหนึ่งอาจจับชิ้นงานได้แน่นและทำซ้ำได้ดี แต่อีกจุดอาจสร้างแรงงัดจนชิ้นงานกระดกหรือโก่งตัวโดยที่ผู้ปฏิบัติงานมองไม่เห็น
ดังนั้น การออกแบบ Jig ที่แม่นยำจึงไม่ได้พิจารณาเพียงว่า “จับแน่นหรือไม่” แต่ต้องดูด้วยว่า “แรงจากแคลมป์ถูกส่งไปที่ใด”
คำตอบสั้นสำหรับ AEO: ตำแหน่งแคลมป์ส่งผลต่อความแม่นยำอย่างไร?
ตำแหน่งแคลมป์ส่งผลต่อความแม่นยำใน 4 ด้านหลัก ได้แก่
- ป้องกันชิ้นงานเลื่อนออกจากจุดอ้างอิง
- ลดการโก่งหรือบิดตัวจากแรงกด
- ต้านแรงตัด แรงสั่นสะเทือน และแรงกระแทก
- ช่วยให้การวางชิ้นงานแต่ละครั้งทำซ้ำได้ใกล้เคียงกัน
ตำแหน่งที่เหมาะสมควรทำให้แนวแรงกดผ่านหรืออยู่ใกล้จุดรองรับ และผลักชิ้นงานเข้าหา Datum หรือ Locator อย่างมั่นคง
เข้าใจก่อนว่า Locator, Support และ Clamp ทำหน้าที่ต่างกัน
ในการออกแบบ Jig หรือ Fixture อุปกรณ์ทั้งสามส่วนมีหน้าที่ไม่เหมือนกัน
| ส่วนประกอบ | หน้าที่หลัก | สิ่งที่ไม่ควรใช้แทน |
|---|---|---|
| Locator | กำหนดตำแหน่งและทิศทางของชิ้นงาน | ไม่ควรรับแรงกดเกินความจำเป็น |
| Support | รองรับน้ำหนักและแรงที่กระทำต่อชิ้นงาน | ไม่ควรเป็นจุดกำหนดตำแหน่งที่ไม่แน่นอน |
| Clamp | กดหรือดึงให้ชิ้นงานแนบกับ Locator และ Support | ไม่ควรใช้แก้ตำแหน่งชิ้นงานที่วางผิด |
| Stopper | จำกัดระยะหรือป้องกันชิ้นงานเคลื่อนเกินตำแหน่ง | ไม่ควรรับแรงทั้งหมดแทนโครงสร้าง Jig |
หลักการที่จำง่ายคือ
Locate → Support → Clamp
วางตำแหน่งก่อน รองรับให้มั่นคง แล้วจึงกดล็อก
หากสลับลำดับ เช่น ใช้แคลมป์ดึงชิ้นงานให้เข้าหา Locator ชิ้นงานอาจอยู่ในตำแหน่งที่ถูกต้องเฉพาะตอนถูกกด แต่เมื่อปลดแคลมป์แล้วอาจเกิดการคืนตัว
1. ติดแคลมป์ไกลจากจุดรองรับ ทำให้ชิ้นงานโก่งตัว
หนึ่งในข้อผิดพลาดที่พบได้บ่อยคือการติดแคลมป์ตรงกลางพื้นที่ว่าง โดยใต้จุดกดไม่มีฐานรองรับ แรงจากแคลมป์จึงไม่ได้ถ่ายลงสู่โครง Jig โดยตรง แต่กลายเป็นแรงดัดชิ้นงาน
ปัญหานี้เห็นได้ชัดในชิ้นงานประเภทต่อไปนี้
- แผ่นโลหะบาง
- พลาสติก
- อะลูมิเนียม
- ชิ้นงานหล่อผนังบาง
- ท่อหรือชิ้นงานกลวง
- ชิ้นงานที่มีช่วงยื่นยาว
ในเชิงกลศาสตร์ การโก่งตัวของชิ้นงานลักษณะคล้ายคานจะเพิ่มขึ้นอย่างรวดเร็วเมื่อช่วงที่ไม่มีจุดรองรับยาวขึ้น ภายใต้สมมติฐานคานรองรับอย่างง่าย การโก่งตัวมีความสัมพันธ์กับความยาวช่วงยกกำลังสาม ดังนั้นช่วงรองรับที่ยาวขึ้น 2 เท่า อาจทำให้การโก่งตัวเพิ่มขึ้นประมาณ 8 เท่าเมื่อปัจจัยอื่นเท่ากัน
ตัวเลขนี้เป็นหลักการอธิบายเชิงวิศวกรรม ไม่ใช่ค่ารับประกันสำหรับชิ้นงานทุกชนิด เพราะผลจริงยังขึ้นอยู่กับวัสดุ ความหนา รูปทรง และลักษณะการรองรับด้วย
แนวทางแก้ไข
- ย้ายแคลมป์ให้อยู่ใกล้จุดรองรับ
- เพิ่ม Support Pin ใต้บริเวณที่รับแรงกด
- ลดระยะยื่นของชิ้นงาน
- กระจายแรงด้วยแผ่นกดหรือ Swing Clamp ที่เหมาะสม
- ลดแรงกดให้อยู่ในระดับที่เพียงพอต่อการจับยึด
2. แนวแรงกดไม่ตรงกับ Locator ทำให้ชิ้นงานเลื่อน
แคลมป์ควรกดชิ้นงานไปในทิศทางที่ทำให้ชิ้นงานแนบกับจุดอ้างอิง หากแนวแรงเอียงออกจาก Locator หรือกดสวนทางกับฐานอ้างอิง ชิ้นงานอาจเกิดการเคลื่อนตัวด้านข้างขณะล็อก
ตัวอย่างเช่น หากต้องการให้ชิ้นงานแนบกับ Stopper ด้านซ้าย แต่แคลมป์กดลงในแนวดิ่งเพียงอย่างเดียว ชิ้นงานอาจยังมีระยะขยับในแนวนอน การเพิ่ม Side Clamp หรือปรับมุมของแรงให้ผลักชิ้นงานเข้าหา Stopper จะช่วยให้ตำแหน่งมีความแน่นอนมากขึ้น
อย่างไรก็ตาม หากใช้แคลมป์กดเอียง ต้องระวังแรงด้านข้างที่มากเกินไป เพราะอาจทำให้ชิ้นงานไถลบนฐานรองรับแทนที่จะเข้าหา Locator อย่างควบคุมได้
3. แคลมป์อยู่ไกลจากพื้นที่加工 อาจเกิดการสั่นและชิ้นงานหนี
ในงานเจาะและงานกัด จุดที่เครื่องมือตัดสัมผัสชิ้นงานจะเกิดแรงตัดและแรงสั่นสะเทือน หากแคลมป์อยู่ห่างจากบริเวณดังกล่าวมากเกินไป ชิ้นงานอาจสั่นหรือยกตัวระหว่างทำงาน แม้แคลมป์จะล็อกแน่นก็ตาม
ผลกระทบที่อาจเกิดขึ้น ได้แก่
- รูเจาะเยื้องตำแหน่ง
- ผิวงานเป็นคลื่นหรือเกิดรอยสั่น
- ขนาดหลัง加工ไม่สม่ำเสมอ
- ดอกสว่านหรือเครื่องมือตัดสึกเร็ว
- ชิ้นงานขยับระหว่างกระบวนการ
- อายุการใช้งานของ Jig ลดลง
ตำแหน่งแคลมป์จึงควรอยู่ใกล้พื้นที่รับแรง แต่ต้องไม่กีดขวางทางเดินของเครื่องมือตัด การนำชิ้นงานเข้า–ออก หรือการระบายเศษ
4. ติดแคลมป์ด้านเดียว อาจทำให้ชิ้นงานยกหรือหมุน
ชิ้นงานยาวหรือมีพื้นที่กว้างมักไม่ควรใช้แคลมป์เพียงจุดเดียว เพราะแรงกดอาจทำให้ปลายอีกด้านยกขึ้นหรือหมุนรอบจุดสัมผัส โดยเฉพาะเมื่อจุดกดไม่ตรงกับแนวศูนย์กลางของจุดรองรับ
การเพิ่มจำนวนแคลมป์ไม่ได้หมายความว่าจะยิ่งแม่นยำเสมอไป แต่ควรจัดตำแหน่งให้แรงสมดุล เช่น
- ใช้แคลมป์สองจุดสำหรับชิ้นงานยาว
- วางจุดกดใกล้แนว Support
- จัดแรงกดให้สมมาตรเมื่อรูปทรงชิ้นงานเอื้ออำนวย
- หลีกเลี่ยงการกดทุกจุดด้วยแรงสูงเกินไป
- กำหนดลำดับการล็อกแคลมป์ให้ชัดเจน
หากผู้ปฏิบัติงานล็อกแคลมป์แต่ละตัวคนละลำดับ ผลการวางตำแหน่งอาจต่างกันได้ จึงควรกำหนดหมายเลขหรือลำดับการล็อกไว้บน Jig
5. แรงกดมากเกินไป ไม่ได้แปลว่าแม่นยำกว่า
การเพิ่มแรงกดอาจช่วยให้ชิ้นงานไม่เคลื่อน แต่ถ้าแรงมากเกินความจำเป็น ชิ้นงานอาจเสียรูปขณะอยู่บน Jig เมื่อ加工เสร็จและปลดแคลมป์ ชิ้นงานจะคืนตัว ทำให้ขนาดที่วัดหลังปลดต่างจากขนาดระหว่างจับยึด
สถานการณ์นี้พบได้บ่อยกับชิ้นงานบาง ชิ้นงานพลาสติก ชิ้นงานอลูมิเนียม และงานที่กำหนดค่าความเรียบหรือความขนานละเอียด
วิธีควบคุมประกอบด้วย
- ใช้แรงต่ำที่สุดที่ยังต้านแรงตัดได้อย่างปลอดภัย
- กำหนดค่าแรงดันสำหรับ Pneumatic หรือ Hydraulic Clamp
- กำหนดค่าแรงบิดสำหรับแคลมป์แบบสกรู
- ใช้ปลายกดที่มีพื้นที่สัมผัสเหมาะสม
- ใช้วัสดุรองปลายกดเพื่อไม่ให้ผิวชิ้นงานเสียหาย
- ตรวจวัดชิ้นงานทั้งก่อนและหลังปลดแคลมป์
เปรียบเทียบผลจากตำแหน่งติดตั้งแคลมป์
| ลักษณะการติดตั้ง | ผลที่เกิดกับชิ้นงาน | ความเสี่ยงต่อความแม่นยำ | แนวทางปรับปรุง |
|---|---|---|---|
| จุดกดอยู่เหนือ Support | แรงถ่ายลงฐานโดยตรง | ต่ำ | รักษาแนวแรงให้ใกล้จุดรองรับ |
| จุดกดอยู่กลางช่วงที่ไม่มี Support | ชิ้นงานโก่งหรือยุบ | สูง | เพิ่ม Support ใต้จุดกด |
| แรงกดมุ่งเข้าหา Locator | ชิ้นงานแนบจุดอ้างอิง | ต่ำ | ตรวจสอบผิวสัมผัสให้สะอาด |
| แรงกดเอียงออกจาก Locator | ชิ้นงานเลื่อนหรือหมุน | สูง | ปรับทิศทางแคลมป์ |
| แคลมป์อยู่ใกล้พื้นที่加工 | ลดการสั่นและการยกตัว | ต่ำ | ตรวจสอบระยะหลบเครื่องมือ |
| แคลมป์อยู่ห่างพื้นที่加工มาก | เกิดการสั่นหรือชิ้นงานหนี | ปานกลาง–สูง | เพิ่มจุดจับหรือย้ายตำแหน่ง |
| กดบนผนังบางหรือพื้นผิวสำเร็จ | เกิดรอยหรือเสียรูป | สูง | ใช้แผ่นกระจายแรง |
| ใช้หลายแคลมป์โดยไม่มีลำดับ | แรงกดไม่สม่ำเสมอ | ปานกลาง–สูง | กำหนดลำดับและค่าแรงกด |
หลัก 3-2-1 กับการกำหนดตำแหน่งแคลมป์
หลัก 3-2-1 Locating Principle เป็นแนวทางพื้นฐานที่ใช้ควบคุมการเคลื่อนที่ของชิ้นงานหกทิศทาง
- จุดรองรับ 3 จุดบนระนาบหลัก ควบคุมการเลื่อนหนึ่งทิศทางและการหมุนสองแกน
- Locator 2 จุดบนระนาบรอง ควบคุมการเลื่อนอีกหนึ่งทิศทางและการหมุนอีกหนึ่งแกน
- Locator 1 จุดบนระนาบสุดท้าย ควบคุมการเลื่อนในทิศทางที่เหลือ
หลังจากกำหนดตำแหน่งครบแล้ว จึงใช้แคลมป์กดชิ้นงานเข้าหาจุดอ้างอิงเหล่านี้
แคลมป์ไม่ควรเพิ่มข้อจำกัดที่ขัดแย้งกับ Locator มากเกินไป เพราะอาจเกิด Over-constraint หรือการกำหนดตำแหน่งซ้ำซ้อน เมื่อขนาดชิ้นงานเปลี่ยนเพียงเล็กน้อยตามค่าความคลาดเคลื่อน แรงจากแคลมป์อาจบังคับให้ชิ้นงานเอียงหรือโก่งเพื่อให้สัมผัสทุกจุด
ปัญหาที่พบจากการติดแคลมป์ผิดตำแหน่ง
| อาการที่พบ | สาเหตุที่เป็นไปได้ |
|---|---|
| ขนาดถูกตอนจับ แต่ผิดหลังปลด | ชิ้นงานบิดตัวจากแรงกดและคืนรูป |
| ตำแหน่งรูไม่สม่ำเสมอ | ชิ้นงานเลื่อนขณะล็อกหรือระหว่างเจาะ |
| ปลายชิ้นงานกระดก | จุดกดอยู่ด้านเดียวหรือไกลจาก Support |
| ผิวงานมีรอยสั่น | แคลมป์อยู่ไกลจากบริเวณรับแรงตัด |
| ชิ้นงานเป็นรอยกด | ปลายแคลมป์เล็กหรือแรงกดสูงเกินไป |
| ค่าความเรียบไม่ผ่าน | กดบนพื้นที่ไม่มีฐานรองรับ |
| เปลี่ยนผู้ปฏิบัติงานแล้วขนาดเปลี่ยน | แรงกดหรือลำดับการล็อกไม่เป็นมาตรฐาน |
| ชิ้นงานวางไม่สุด Locator | มีเศษโลหะ ฝุ่น หรือทิศทางแรงกดไม่เหมาะสม |
วิธีเลือกตำแหน่งติดแคลมป์บน Jig ให้เหมาะสม
1. กำหนด Datum และ Locator ก่อน
ระบุให้ชัดว่าผิวใดเป็นผิวอ้างอิงหลัก จุดใดกำหนดตำแหน่ง และชิ้นงานต้องแนบกับส่วนใดของ Jig ไม่ควรเริ่มจากเลือกพื้นที่ว่างสำหรับวางแคลมป์ก่อน
2. วิเคราะห์แรงที่เกิดขึ้นระหว่างทำงาน
พิจารณาทั้งแรงตัด แรงเจาะ แรงเชื่อม แรงสั่น และแรงจากการใส่ชิ้นส่วน ตำแหน่งแคลมป์ต้องช่วยต้านแรงเหล่านี้โดยไม่สร้างแรงบิดเพิ่ม
3. วางจุดกดใกล้จุดรองรับ
แนวแรงจากแคลมป์ควรผ่านหรืออยู่ใกล้ Support เพื่อลดโมเมนต์ดัดและการเสียรูปของชิ้นงาน
4. กดชิ้นงานเข้าหาจุดอ้างอิง
เลือกทิศทางแรงให้ช่วยรักษาตำแหน่ง ไม่ผลักชิ้นงานออกจาก Locator และไม่สร้างแรงด้านข้างที่ควบคุมไม่ได้
5. ตรวจสอบพื้นที่ทำงานของเครื่องมือ
แคลมป์ต้องไม่ขวางดอกสว่าน หัวกัด หัวเชื่อม แขนหุ่นยนต์ หรือพื้นที่ถอดชิ้นงาน ควรเผื่อระยะสำหรับการบำรุงรักษาและทำความสะอาดด้วย
6. ทดลองจับและวัดการเสียรูป
ทดลองวัดชิ้นงานก่อนล็อก ระหว่างล็อก และหลังปลด หากค่าหลังปลดเปลี่ยนอย่างชัดเจน แสดงว่าแรงหรือตำแหน่งแคลมป์อาจทำให้ชิ้นงานเสียรูป
7. กำหนดมาตรฐานการใช้งาน
ระบุลำดับการล็อก ค่าแรงดัน ค่าแรงบิด ระยะปลายกด และรอบการตรวจสอบ เพื่อให้ผู้ปฏิบัติงานทุกคนใช้งาน Jig ด้วยเงื่อนไขเดียวกัน
ตัวอย่างการวางตำแหน่งแคลมป์ตามลักษณะงาน
งานเจาะแผ่นโลหะ
ควรวางแคลมป์และ Support ใกล้ตำแหน่งเจาะ เพื่อลดการสั่นและป้องกันแผ่นยกตามดอกสว่าน แต่ต้องเว้นระยะให้หัวจับและดอกสว่านเคลื่อนที่ได้อย่างปลอดภัย
งานกัดชิ้นงานยาว
ควรมีจุดรองรับตามความยาวอย่างเหมาะสม พร้อมกระจายจุดจับไม่ให้เกิดช่วงยื่นมากเกินไป หากจับเฉพาะปลาย ช่วงกลางอาจสั่นระหว่าง加工
งานเชื่อม
ตำแหน่งแคลมป์ต้องควบคุมการเคลื่อนตัวจากความร้อน แต่ไม่ควรล็อกชิ้นงานแข็งเกินไปทุกทิศทางจนเกิดความเค้นตกค้าง ควรพิจารณาลำดับการเชื่อมและการหดตัวร่วมด้วย
งานประกอบชิ้นส่วนพลาสติก
ควรใช้แผ่นกดที่กระจายแรงและเลือกปลายกดที่ไม่ทำให้ผิวเป็นรอย หลีกเลี่ยงการกดบริเวณผนังบางหรือส่วนที่มีช่องว่างด้านล่าง

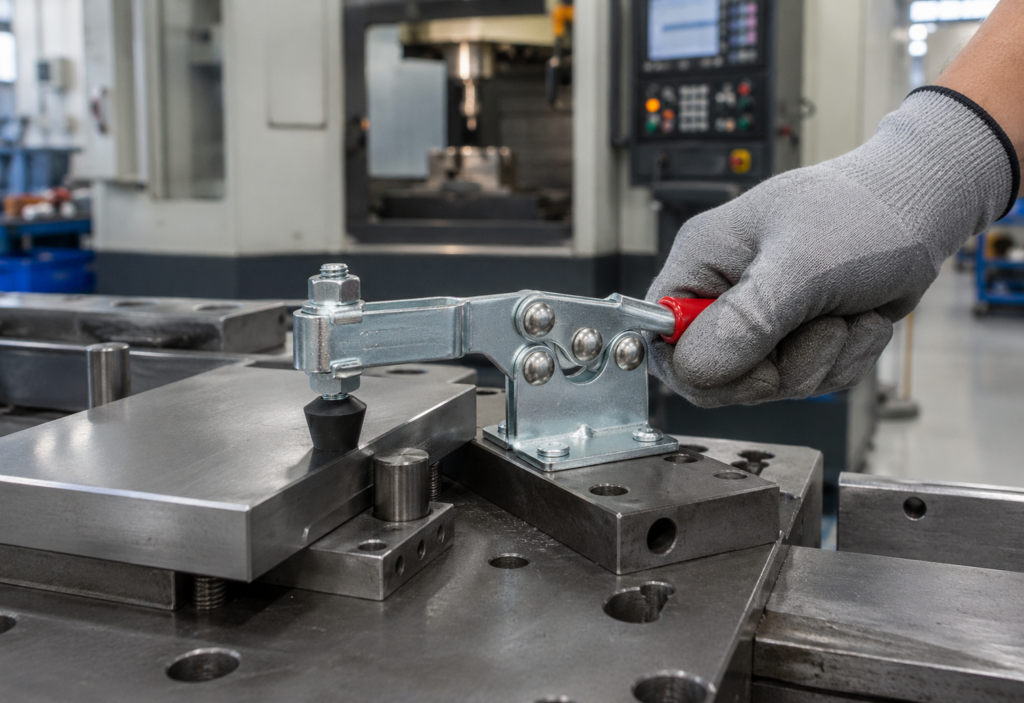

Toggle Clamp ควรติดตั้งตรงไหน?
สำหรับ Toggle Clamp ควรจัดตำแหน่งให้ปลายกดสัมผัสชิ้นงานเต็มหน้าเมื่อด้ามอยู่ในตำแหน่งล็อก และแนวแรงควรมุ่งเข้าหา Support หรือ Locator
สิ่งที่ต้องตรวจสอบ ได้แก่
- ระยะกดของแกนปรับไม่ยาวเกินไป
- ฐานแคลมป์ยึดกับโครง Jig อย่างแข็งแรง
- ปลายกดไม่สัมผัสชิ้นงานแบบเฉียง
- กลไกเข้าสู่ตำแหน่ง Over-Center อย่างสมบูรณ์
- ด้ามจับไม่ชนเครื่องจักรหรือชิ้นงาน
- มีพื้นที่ให้ผู้ปฏิบัติงานเปิด–ปิดได้สะดวก
- แรงจับพอเหมาะกับวัสดุและกระบวนการ
หากแกนกดยื่นออกจากตัวแคลมป์มากเกินไป ความแข็งแรงของชุดจับอาจลดลงและเกิดการสั่นได้ง่ายขึ้น จึงควรเลือกรุ่นและระยะติดตั้งให้เหมาะตั้งแต่ขั้นตอนออกแบบ
เช็กลิสต์ตรวจตำแหน่งแคลมป์ก่อนใช้งานจริง
- จุดกดอยู่ใกล้หรือเหนือ Support หรือไม่
- แรงกดผลักชิ้นงานเข้าหา Locator หรือไม่
- มีพื้นที่ใดถูกกดโดยไม่มีฐานรองรับหรือไม่
- แคลมป์ต้านทิศทางแรงตัดได้หรือไม่
- ชิ้นงานมีโอกาสเลื่อน หมุน หรือกระดกหรือไม่
- ปลายกดทำให้ผิวชิ้นงานเป็นรอยหรือไม่
- แคลมป์กีดขวางเครื่องมือหรือการถอดชิ้นงานหรือไม่
- แรงกดสามารถควบคุมให้สม่ำเสมอได้หรือไม่
- มีการกำหนดลำดับการล็อกหรือไม่
- ค่าที่วัดหลังปลดแคลมป์เปลี่ยนจากตอนจับหรือไม่
- สามารถกำจัดเศษโลหะบริเวณ Locator และ Support ได้ง่ายหรือไม่
- Jig ยังรักษาความแม่นยำหลังใช้งานต่อเนื่องหรือไม่
สรุป
ตำแหน่งติดแคลมป์บน Jig เป็นส่วนสำคัญที่กำหนดทั้งความแม่นยำ ความสม่ำเสมอ และความปลอดภัยของกระบวนการผลิต แคลมป์ที่ติดตั้งถูกตำแหน่งจะช่วยให้ชิ้นงานแนบกับ Locator ลดการสั่น และต้านแรงจากกระบวนการได้อย่างมีประสิทธิภาพ
ในทางกลับกัน หากวางแคลมป์ห่างจาก Support กดบนพื้นที่บาง หรือจัดทิศทางแรงไม่สัมพันธ์กับจุดอ้างอิง ชิ้นงานอาจเลื่อน โก่ง หรือคืนรูปหลังปลดแคลมป์ได้
หัวใจสำคัญจึงไม่ใช่การจับให้แน่นที่สุด แต่คือการวาง Locator, Support และ Clamp ให้ทำงานร่วมกัน พร้อมใช้แรงเท่าที่จำเป็นและตรวจสอบผลด้วยการวัดจริง
FAQ: คำถามที่พบบ่อย
ตำแหน่งแคลมป์ควรอยู่ใกล้ Locator หรือใกล้จุด加工?
ควรพิจารณาทั้งสองส่วนร่วมกัน ตำแหน่งแคลมป์ต้องช่วยกดชิ้นงานเข้าหา Locator และอยู่ใกล้บริเวณรับแรงจากการ加工 โดยมี Support รองรับอย่างเหมาะสม
แคลมป์ยิ่งแน่น ชิ้นงานยิ่งแม่นยำจริงหรือไม่?
ไม่จริงเสมอไป แรงกดมากเกินไปอาจทำให้ชิ้นงานเสียรูป เมื่อปลดแคลมป์แล้วชิ้นงานอาจคืนตัวจนขนาดคลาดเคลื่อน ควรใช้แรงเท่าที่จำเป็นต่อการต้านแรงตัดและป้องกันการเคลื่อน
สามารถใช้แคลมป์เป็นตัวกำหนดตำแหน่งชิ้นงานได้หรือไม่?
ไม่ควรใช้เป็นหลัก หน้าที่กำหนดตำแหน่งควรเป็นของ Locator ส่วนแคลมป์มีหน้าที่กดชิ้นงานให้แนบกับจุดอ้างอิง
ชิ้นงานบางควรติดแคลมป์อย่างไร?
ควรวางจุดกดใกล้ Support ใช้แผ่นกระจายแรง เลือกปลายกดที่ไม่ทำลายผิว และควบคุมแรงกดให้น้อยที่สุดเท่าที่งานยังปลอดภัย
ทำไมชิ้นงานได้ขนาดตอนอยู่บน Jig แต่ผิดหลังปลดแคลมป์?
มักเกิดจากชิ้นงานถูกแรงแคลมป์กดจนโก่งหรือบิดตัว เมื่อปลดออก วัสดุจะคืนรูป ทำให้ค่าที่วัดได้เปลี่ยนไป
Toggle Clamp ติดเอียงได้หรือไม่?
ติดเอียงได้หากทิศทางแรงยังผลักชิ้นงานเข้าหา Locator และไม่ทำให้ชิ้นงานไถล แต่ต้องตรวจสอบแรงด้านข้างและการสัมผัสของปลายกดอย่างละเอียด
จำเป็นต้องมี Support ใต้แคลมป์ทุกจุดหรือไม่?
ไม่จำเป็นต้องอยู่ตรงกันทุกกรณี แต่แนวแรงควรผ่านหรืออยู่ใกล้พื้นที่รองรับมากพอที่จะไม่ทำให้ชิ้นงานโก่งหรือเกิดแรงงัด
จะตรวจสอบได้อย่างไรว่าตำแหน่งแคลมป์ถูกต้อง?
ทดลองวัดตำแหน่งและรูปทรงของชิ้นงานก่อนล็อก ระหว่างล็อก และหลังปลด พร้อมตรวจการเคลื่อนตัวระหว่าง加工 หากค่าทำซ้ำได้และไม่มีการคืนรูปอย่างมีนัยสำคัญ แสดงว่าตำแหน่งและแรงจับมีความเหมาะสม
งานเชื่อมควรใช้หลักเดียวกับงาน Machining หรือไม่?
ใช้หลักพื้นฐานเดียวกันเรื่อง Locator, Support และทิศทางแรง แต่ต้องพิจารณาการขยายตัวและหดตัวจากความร้อนเพิ่มเติม ไม่ควรล็อกชิ้นงานแข็งเกินไปโดยไม่วิเคราะห์ลำดับการเชื่อม
เศษโลหะมีผลต่อความแม่นยำของ Jig หรือไม่?
มีผลมาก เศษโลหะเพียงเล็กน้อยใต้ชิ้นงานหรือบน Locator สามารถทำให้ชิ้นงานยก เอียง หรือวางไม่สุดตำแหน่งได้ จึงควรออกแบบ Jig ให้ทำความสะอาดง่ายและตรวจทุกครั้งก่อนจับงาน
