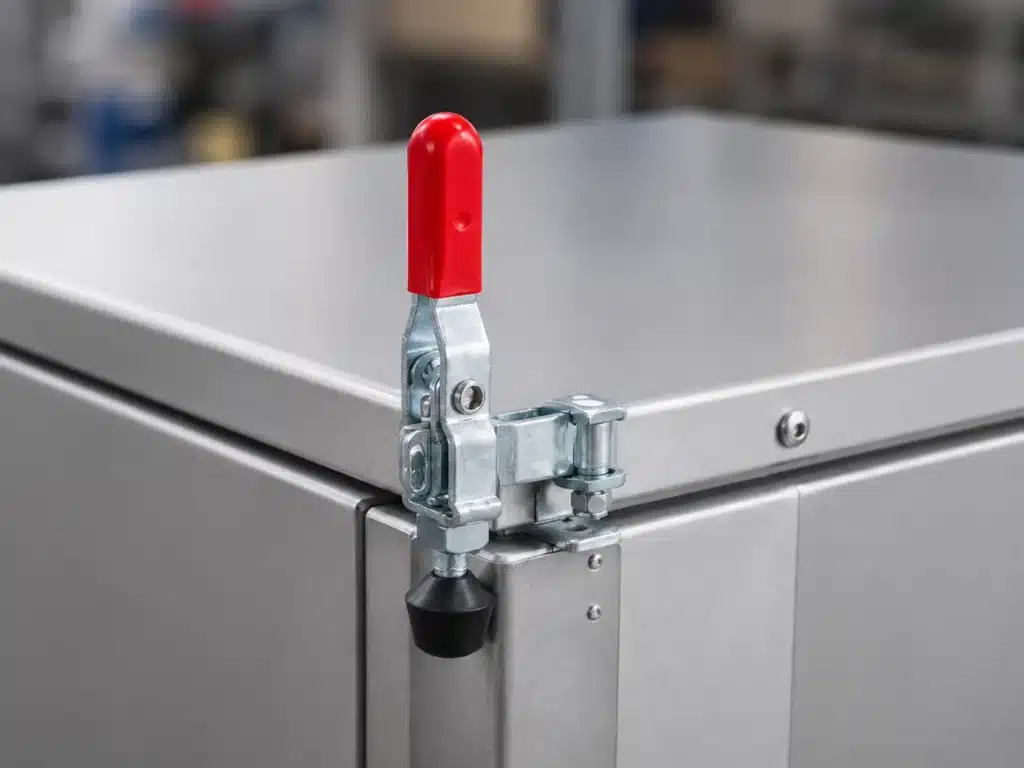

แคลมป์ล็อกแบบดึงเหมาะกับงานฝาปิด กล่อง และประตูอย่างไร? เลือกใช้ให้ล็อกแน่น เปิด–ปิดสะดวก
แคลมป์ล็อกแบบดึง หรือที่มักเรียกว่า Latch Clamp / Pull Action Toggle Clamp เป็นอุปกรณ์สำหรับดึงชิ้นส่วน 2 ด้านเข้าหากันแล้วล็อกให้อยู่ในตำแหน่งอย่างแน่นหนา เช่น การดึงฝาปิดเข้าหาตัวกล่อง การล็อกประตูเข้ากับวงกบ หรือการยึดฝาครอบเครื่องจักรไม่ให้เปิดจากแรงสั่นสะเทือน
จุดเด่นคือสามารถ ล็อกและปลดล็อกได้รวดเร็วโดยไม่ต้องขันสกรูทุกครั้ง จึงเหมาะกับงานที่ต้องเปิด–ปิดเป็นประจำ และต้องการแรงดึงเพื่อให้ขอบฝา ซีล หรือชิ้นงานประกบกันแน่น
งานที่พบการใช้งานบ่อย ได้แก่
- ฝาปิดเครื่องจักร
- กล่องอุปกรณ์และกล่องเครื่องมือ
- ตู้ควบคุม
- ประตูเครื่องจักร
- ฝาครอบแม่พิมพ์หรือฟิกซ์เจอร์
- กล่องขนส่งและ Flight Case
- ประตูหรือตู้ที่มีการสั่นสะเทือน
- งานที่มีซีลยางและต้องการแรงกดให้ซีลแนบสนิท
แคลมป์ล็อกแบบดึงทำงานอย่างไร?
หลักการทำงานของแคลมป์ประเภทนี้แตกต่างจาก Toggle Clamp ที่ใช้กดชิ้นงานลงบนโต๊ะหรือฟิกซ์เจอร์ เพราะแรงหลักของแคลมป์ล็อกแบบดึงจะเป็น แรงดึงในแนวเข้าหาตัวล็อก
เมื่อผู้ใช้งานโยกด้ามล็อก กลไกจะดึงตะขอหรือห่วงเข้าหาฐานของแคลมป์ เมื่อด้ามเคลื่อนผ่านจุดล็อกของกลไกแบบ Over-Center ตัวแคลมป์จะสามารถรักษาแรงดึงเอาไว้ได้โดยไม่ต้องใช้แรงจับด้ามตลอดเวลา
จึงให้ลักษณะการทำงานประมาณว่า
เกี่ยว → ดึง → ล็อก → ปลดได้ด้วยมือ
เหมาะกับพื้นที่ที่ต้องการความรวดเร็วในการเปิดและปิดมากกว่าการใช้สกรูหรือน็อต
ทำไมแคลมป์ล็อกแบบดึงจึงเหมาะกับงานฝาปิด?
งานฝาปิดมักมีปัญหาหลักอยู่ 3 เรื่อง คือ ฝาปิดไม่แนบสนิท การสั่นจนฝาเปิด และความยุ่งยากเมื่อต้องเปิดเพื่อบำรุงรักษา
แคลมป์ล็อกแบบดึงช่วยแก้ปัญหาเหล่านี้ได้ค่อนข้างตรงจุด
1. ดึงฝาปิดให้ประกบกับตัวเครื่องได้แน่น
เมื่อปิดฝา แคลมป์จะออกแรงดึงฝาเข้าหาตัวเครื่องหรือฐานโดยตรง ทำให้ขอบของฝาปิดแนบกับตัวเครื่องมากขึ้น
โดยเฉพาะกรณีที่มี
- ยางซีล
- ปะเก็น
- แผ่นกันฝุ่น
- ซีลกันน้ำ
- วัสดุดูดซับแรงสั่น
แรงดึงจากแคลมป์จะช่วยบีบวัสดุเหล่านี้ให้แนบกับพื้นผิว ลดช่องว่างระหว่างฝาปิดกับโครงสร้าง
2. ลดโอกาสที่ฝาจะเปิดจากแรงสั่นสะเทือน
เครื่องจักร มอเตอร์ ปั๊ม หรืออุปกรณ์ที่มีการเคลื่อนที่สามารถสร้างแรงสั่นต่อเนื่องได้
หากใช้ตัวล็อกที่หลวมเกินไป ฝาครอบอาจเกิดเสียงสั่น หรือมีโอกาสเปิดออกระหว่างการทำงาน
กลไกแบบ Over-Center ของแคลมป์ล็อกแบบดึงช่วยให้ตัวล็อกอยู่ในตำแหน่งคงที่หลังล็อกแล้ว จึงเหมาะกับฝาครอบเครื่องจักรและตู้ที่อยู่ในพื้นที่มีแรงสั่น
อย่างไรก็ตาม หากเป็นเครื่องจักรที่มีแรงสั่นสูงมาก ควรพิจารณารุ่นที่มี Safety Lock หรือ Secondary Lock เพิ่มเติม
3. เปิดเพื่อซ่อมบำรุงได้รวดเร็ว
ลองเปรียบเทียบฝาเครื่องจักรที่ใช้น็อต 6–8 ตัว กับฝาที่ติดตั้ง Latch Clamp จำนวน 2–4 ตัว
หากต้องเปิดทุกวันเพื่อทำความสะอาด ตรวจสอบ หรือเปลี่ยนอะไหล่ การใช้แคลมป์จะช่วยลดเวลาได้มาก
ผู้ปฏิบัติงานเพียง
- ปลดด้ามแคลมป์
- ปลดตะขอ
- เปิดฝา
- ทำงานซ่อมบำรุง
- ปิดฝาและล็อกกลับ
จึงเหมาะกับเครื่องจักรที่ต้องการ Quick Access หรือ Maintenance Access
แคลมป์ล็อกแบบดึงเหมาะกับงานกล่องอย่างไร?
กล่องในงานอุตสาหกรรมไม่ได้มีเพียงกล่องเก็บของทั่วไป แต่ยังมีทั้งกล่องเครื่องมือ กล่องอุปกรณ์ กล่องควบคุม และกล่องสำหรับการขนส่ง
แคลมป์ล็อกแบบดึงช่วยให้ฝากล่องปิดแน่นและสามารถเปิดได้ง่ายโดยไม่ต้องใช้เครื่องมือ
ตัวอย่างการใช้งาน
กล่องเครื่องมือ
ช่วยล็อกฝากล่องไม่ให้เปิดระหว่างเคลื่อนย้าย โดยเฉพาะกล่องที่มีเครื่องมือหรืออุปกรณ์น้ำหนักมาก
กล่องอุปกรณ์อิเล็กทรอนิกส์
สามารถใช้ดึงฝาครอบเข้ากับตัวกล่องเพื่อให้ซีลกันฝุ่นหรือซีลกันน้ำทำงานได้ดีขึ้น
Flight Case
กล่องขนส่งอุปกรณ์ เครื่องเสียง เครื่องมือ หรืออุปกรณ์จัดแสดงมักต้องเปิด–ปิดหลายครั้ง ตัวล็อกแบบดึงจึงสะดวกกว่าน็อต
กล่องเครื่องจักร
ใช้กับฝาครอบชุดมอเตอร์ ระบบสายพาน หรืออุปกรณ์ภายในเครื่องจักรที่ต้องเปิดตรวจสอบเป็นระยะ
แคลมป์ล็อกแบบดึงเหมาะกับงานประตูอย่างไร?
ประตูที่ใช้ในงานอุตสาหกรรมหลายประเภทไม่ได้ต้องการเพียงการปิด แต่ต้องการแรงดึงเพื่อให้ประตูแนบกับวงกบ
ตัวอย่างเช่น
- ประตูเครื่องจักร
- ประตูตู้ควบคุม
- ประตูห้องเครื่อง
- ประตูตู้เก็บอุปกรณ์
- ฝาประตูที่มีซีลยาง
- ประตูเครื่องจักรที่ต้องเปิดเพื่อ Maintenance
เมื่อโยกด้ามล็อก แคลมป์จะดึงประตูเข้าหาวงกบ ทำให้ประตูปิดแน่นกว่าใช้ตัวเกี่ยวธรรมดา
ตารางเปรียบเทียบงานที่เหมาะกับแคลมป์ล็อกแบบดึง
| ลักษณะงาน | เหมาะหรือไม่ | เหตุผล |
|---|---|---|
| ฝาปิดเครื่องจักร | เหมาะมาก | เปิด–ปิดเร็ว และลดการสั่นของฝา |
| กล่องเครื่องมือ | เหมาะ | ช่วยป้องกันฝากล่องเปิดระหว่างเคลื่อนย้าย |
| ตู้ควบคุม | เหมาะ | ดึงประตูให้แนบกับซีล |
| Flight Case | เหมาะมาก | เปิด–ปิดบ่อยและต้องล็อกแน่น |
| ประตูเครื่องจักร | เหมาะ | ใช้งานง่ายและเข้าถึงพื้นที่ภายในได้รวดเร็ว |
| งานที่ต้องปรับแรงดึง | เหมาะ | เลือกรุ่นที่ปรับระยะตะขอได้ |
| งานยึดชิ้นงานลงกับโต๊ะ | ไม่ใช่ตัวเลือกหลัก | ควรใช้ Hold Down Toggle Clamp |
| งานดันชิ้นงานจากด้านข้าง | ไม่ใช่ตัวเลือกหลัก | ควรใช้ Push-Pull Toggle Clamp |
แคลมป์ล็อกแบบดึงต่างจาก Toggle Clamp แบบกดอย่างไร?
แม้ทั้งสองแบบจะใช้กลไก Toggle หรือ Over-Center คล้ายกัน แต่ทิศทางของแรงแตกต่างกัน
| ประเภท | ทิศทางแรงหลัก | เหมาะกับ |
|---|---|---|
| Pull Action / Latch Clamp | ดึงเข้าหากัน | ฝาปิด กล่อง ประตู |
| Vertical Toggle Clamp | กดลง | โต๊ะงาน Jig และ Fixture |
| Horizontal Toggle Clamp | กดลง | งานที่ต้องการด้ามต่ำ |
| Push-Pull Toggle Clamp | ผลัก/ดึงแนวตรง | งานประกอบและฟิกซ์เจอร์ |
ดังนั้น หากโจทย์คือ “ต้องการดึงฝาหรือประตูให้ปิดแน่น” แคลมป์ล็อกแบบดึงมักตอบโจทย์กว่าตัว Clamp แบบกด
ควรเลือกแคลมป์ล็อกแบบดึงจากอะไร?
การเลือกไม่ควรพิจารณาเฉพาะขนาดของแคลมป์ เพราะแรงดึง ลักษณะการติดตั้ง และสภาพแวดล้อมมีผลต่อการใช้งานเช่นกัน
1. ดูแรงจับหรือแรงดึงที่ต้องการ
งานกล่องขนาดเล็กอาจไม่จำเป็นต้องใช้แคลมป์แรงสูง
ในทางกลับกัน ฝาเครื่องจักรขนาดใหญ่หรือฝาที่มีซีลยางแข็งอาจต้องใช้แรงดึงมากขึ้น
ควรตรวจสอบค่า Holding Capacity หรือ Clamping Force ตามข้อมูลของผู้ผลิต
ไม่ควรเลือกโดยพิจารณาจากขนาดตัวแคลมป์เพียงอย่างเดียว เพราะแคลมป์ขนาดใกล้กันอาจรองรับแรงได้แตกต่างกัน
2. ดูระยะระหว่างตัวแคลมป์กับจุดเกี่ยว
แคลมป์ล็อกแบบดึงต้องติดตั้งให้ตำแหน่งของตะขอและตัวรับสัมพันธ์กัน
ถ้าติดตั้งใกล้เกินไป อาจล็อกไม่ได้
ถ้าไกลเกินไป อาจสร้างแรงดึงไม่เพียงพอ
รุ่นที่มีสกรูปรับระยะจะช่วยให้ตั้งค่าระยะดึงได้ง่ายขึ้น
3. เลือกแบบปรับระยะได้หากชิ้นงานมีความคลาดเคลื่อน
ฝาปิดหรือกล่องบางประเภทอาจมีขนาดเปลี่ยนเล็กน้อยจาก
- ความหนาของซีล
- การผลิต
- การเชื่อม
- การสึกของบานพับ
- อุณหภูมิ
แคลมป์รุ่นที่สามารถปรับระยะของตะขอได้จะช่วยชดเชยความคลาดเคลื่อนเหล่านี้ได้ดีกว่า
4. ดูวัสดุของตัวแคลมป์
เหล็กชุบ
เหมาะกับงานทั่วไปในโรงงาน ให้ความแข็งแรงและต้นทุนไม่สูงมาก
Stainless Steel
เหมาะกับ
- งานอาหาร
- งานกลางแจ้ง
- พื้นที่ชื้น
- โรงงานที่มีการล้างทำความสะอาด
- สภาพแวดล้อมที่มีโอกาสเกิดสนิม
ควรเลือกวัสดุให้เหมาะกับสภาพการใช้งานจริง ไม่ใช่เลือกเฉพาะจากราคา
ถ้ามีซีลยาง ควรตั้งแรงดึงมากแค่ไหน?
ไม่ควรตั้งแรงมากที่สุดเสมอไป
แรงดึงที่เหมาะสมควรเพียงพอให้ซีลยางถูกบีบในระดับที่ช่วยปิดช่องว่าง แต่ไม่ควรมากจน
- ซีลเสียรูปถาวร
- ฝาปิดโก่ง
- บานพับรับแรงมากเกินไป
- ตัวกล่องบิด
- อายุการใช้งานของซีลลดลง
วิธีที่เหมาะสมคือเริ่มจากแรงดึงระดับต่ำ แล้วค่อย ๆ ปรับเพิ่มจนฝาปิดแนบสนิท
ติดแคลมป์ล็อกแบบดึงกี่ตัวจึงเหมาะ?
ไม่มีจำนวนตายตัว เพราะขึ้นอยู่กับขนาดและความแข็งของฝาปิด
โดยทั่วไปสามารถพิจารณาได้ดังนี้
| ขนาดงานโดยประมาณ | แนวทางการติดตั้ง |
|---|---|
| กล่องขนาดเล็ก | 1–2 จุด |
| ฝาปิดขนาดกลาง | 2 จุด |
| ฝาปิดยาว | 2–4 จุด |
| ฝาเครื่องจักรขนาดใหญ่ | พิจารณาหลายจุดตามแนวขอบ |
| ฝาที่มีซีลรอบด้าน | กระจายจุดล็อกให้แรงกดสม่ำเสมอ |
สิ่งสำคัญมากกว่าจำนวนคือ ตำแหน่งของแคลมป์ต้องกระจายแรงให้สม่ำเสมอ
หากติดแคลมป์ 2 ตัวอยู่ใกล้กันมากเกินไป ขอบอีกด้านของฝาอาจยังเผยออยู่ได้
ข้อดีของแคลมป์ล็อกแบบดึง
แคลมป์ประเภทนี้ได้รับความนิยมในงานฝาปิดและประตูเพราะมีข้อดีหลายด้าน
- เปิด–ปิดได้รวดเร็ว
- ไม่ต้องใช้ประแจทุกครั้ง
- สามารถสร้างแรงดึงได้สม่ำเสมอ
- ช่วยให้ฝาปิดแนบกับซีล
- ลดการสั่นของฝา
- สามารถเปิดซ่อมบำรุงได้ง่าย
- มีหลายขนาดให้เลือก
- บางรุ่นสามารถปรับระยะได้
- สามารถใช้กับงานผลิตซ้ำจำนวนมากได้
เมื่อเทียบกับการใช้น็อตหรือสกรู จุดเด่นที่เห็นได้ชัดคือเรื่อง เวลาในการเปิดและปิด
ข้อควรระวังในการใช้งาน
แม้ตัวแคลมป์จะใช้งานไม่ซับซ้อน แต่การติดตั้งผิดตำแหน่งสามารถทำให้เกิดปัญหาได้
อย่าใช้แรงดึงเกินความจำเป็น
การดึงแรงเกินไปไม่ได้หมายความว่าจะล็อกได้ดีขึ้นเสมอไป แต่สามารถทำให้ฝาปิดหรือโครงสร้างเสียรูปได้
ตรวจสอบฐานยึด
สกรูหรือพื้นผิวที่ใช้ยึดแคลมป์ต้องรองรับแรงดึงได้
หากตัวแคลมป์แข็งแรงแต่ฐานยึดบางเกินไป ฐานอาจเสียรูปก่อนที่แคลมป์จะถึงขีดจำกัด
ตรวจสอบตะขอเป็นระยะ
หากใช้งานเปิด–ปิดหลายครั้งต่อวัน ควรตรวจสอบ
- การคลายตัวของน็อต
- การสึกของตะขอ
- การเสียรูป
- สนิม
- ความแน่นของฐานยึด
งานที่เกี่ยวข้องกับความปลอดภัยควรมีระบบล็อกเสริม
หากประตูหรือฝาครอบเกี่ยวข้องกับชิ้นส่วนเครื่องจักรที่กำลังหมุน ไม่ควรใช้แคลมป์เป็นระบบ Safety Interlock เพียงอย่างเดียว
ควรมีระบบด้านความปลอดภัยตามการออกแบบของเครื่องจักรร่วมด้วย
วิธีติดตั้งแคลมป์ล็อกแบบดึงเบื้องต้น
ขั้นที่ 1 วางฝาหรือประตูในตำแหน่งปิดจริง
ควรจัด Alignment ให้เรียบร้อยก่อน เพราะไม่ควรใช้แคลมป์ดึงชิ้นงานที่ประกอบผิดตำแหน่งให้เข้าที่
ขั้นที่ 2 กำหนดตำแหน่งตัวแคลมป์
วางตัวแคลมป์บนโครงหลัก และวางตะขอหรือตัวรับบนฝาหรือชิ้นส่วนอีกด้าน
ขั้นที่ 3 ทดลองระยะล็อก
ทดลองโยกด้ามก่อนเจาะรูถาวร เพื่อดูว่าแคลมป์สามารถผ่านจุด Over-Center ได้หรือไม่
ขั้นที่ 4 ยึดฐาน
ติดตั้งด้วยสกรู น็อต หรือวิธีที่เหมาะสมกับวัสดุ
ขั้นที่ 5 ปรับแรงดึง
ถ้าเป็นรุ่นที่สามารถปรับตะขอได้ ให้ค่อย ๆ ปรับจนได้แรงที่เหมาะสม
ขั้นที่ 6 ทดลองเปิด–ปิดหลายครั้ง
ตรวจสอบว่าการล็อกไม่ฝืดเกินไป ฝาปิดไม่โก่ง และตะขอไม่หลุดจากตำแหน่ง
ตัวอย่างการเลือกใช้งาน
กรณีที่ 1: กล่องเครื่องมือ
หากต้องการล็อกฝากล่องไม่ให้เปิดระหว่างขนส่ง สามารถเลือก Latch Clamp ขนาดเล็กถึงกลาง และไม่จำเป็นต้องใช้แรงดึงสูงมาก
กรณีที่ 2: ฝาครอบเครื่องจักร
หากเครื่องจักรมีแรงสั่น ควรเลือกแคลมป์ที่มีโครงสร้างแข็งแรงและติดตั้งอย่างน้อย 2 จุดเพื่อกระจายแรง
กรณีที่ 3: ตู้ที่มีซีลยาง
แนะนำให้ใช้รุ่นที่สามารถปรับระยะได้ เพื่อปรับแรงบีบของซีลให้เหมาะสม
กรณีที่ 4: งานกลางแจ้ง
ควรพิจารณา Stainless Steel หรือวัสดุที่ทนต่อการกัดกร่อนมากกว่ารุ่นเหล็กทั่วไป
สรุป: แคลมป์ล็อกแบบดึงเหมาะกับงานฝาปิด กล่อง และประตูหรือไม่?
เหมาะมาก หากงานต้องการดึงชิ้นส่วน 2 ด้านเข้าหากันและต้องเปิด–ปิดเป็นประจำ
แคลมป์ล็อกแบบดึงช่วยให้ฝาปิด กล่อง และประตูปิดแน่นขึ้นโดยไม่ต้องใช้สกรูหลายตัว อีกทั้งยังช่วยลดเวลาในการเปิดตรวจสอบ ซ่อมบำรุง หรือเปลี่ยนอุปกรณ์ภายใน
โดยเฉพาะงานที่มี ซีลยาง แรงสั่นสะเทือน หรือการเปิด–ปิดบ่อย จะเห็นประโยชน์ของแคลมป์ประเภทนี้ได้ค่อนข้างชัด
อย่างไรก็ตาม ก่อนเลือกใช้งานควรตรวจสอบทั้งแรงดึง ระยะติดตั้ง วัสดุ ขนาดของฝาปิด และความแข็งแรงของฐานยึด เพื่อให้ตัวแคลมป์สามารถทำงานได้อย่างเต็มประสิทธิภาพและไม่สร้างแรงเกินความจำเป็นต่อชิ้นงาน
FAQ: คำถามที่พบบ่อยเกี่ยวกับแคลมป์ล็อกแบบดึง
แคลมป์ล็อกแบบดึงคืออะไร?
แคลมป์ล็อกแบบดึง หรือ Latch Clamp เป็นแคลมป์ที่ใช้ตะขอหรือห่วงดึงชิ้นส่วน 2 ด้านเข้าหากันก่อนล็อกด้วยกลไก Toggle เหมาะกับฝาปิด กล่อง ตู้ และประตู
แคลมป์ล็อกแบบดึงใช้กับประตูได้หรือไม่?
ได้ โดยเฉพาะประตูเครื่องจักรและตู้ที่ต้องการให้ประตูแนบกับวงกบหรือซีล แต่ควรเลือกแรงดึงและขนาดให้สัมพันธ์กับน้ำหนักและโครงสร้างของประตู
ใช้แทนกุญแจล็อกประตูได้หรือไม่?
แคลมป์ทำหน้าที่หลักในการดึงและล็อกชิ้นส่วนให้อยู่ในตำแหน่ง ไม่ได้ออกแบบเพื่อป้องกันการโจรกรรม หากต้องการระบบรักษาความปลอดภัยควรใช้กุญแจหรือระบบล็อกเพิ่มเติม
แคลมป์ล็อกแบบดึงกับ Toggle Clamp ต่างกันอย่างไร?
Latch Clamp เป็น Toggle Clamp ประเภทหนึ่งที่ออกแบบให้สร้างแรงดึงเข้าหากัน ส่วน Toggle Clamp แบบ Vertical หรือ Horizontal มักสร้างแรงกดชิ้นงานลงบนฐาน
ถ้าฝาปิดมีซีลยางควรเลือกแบบไหน?
ควรเลือกแคลมป์ที่สามารถปรับระยะตะขอหรือแรงดึงได้ เพื่อให้สามารถตั้งแรงบีบของซีลได้เหมาะสมและลดโอกาสที่ซีลจะถูกบีบมากเกินไป
ควรใช้แคลมป์กี่ตัวต่อหนึ่งฝาปิด?
ขึ้นอยู่กับขนาดและความแข็งของฝา กล่องขนาดเล็กอาจใช้ 1–2 ตัว ส่วนฝาขนาดใหญ่ควรกระจายหลายจุดเพื่อให้แรงดึงรอบฝาสม่ำเสมอ
แคลมป์ Stainless Steel จำเป็นหรือไม่?
ไม่จำเป็นสำหรับทุกงาน แต่เหมาะกับพื้นที่ชื้น งานกลางแจ้ง อุตสาหกรรมอาหาร หรือพื้นที่ที่ต้องล้างทำความสะอาดเป็นประจำ เพราะมีความทนทานต่อการกัดกร่อนสูงกว่าเหล็กทั่วไป
แคลมป์ล็อกแบบดึงเหมาะกับงานที่มีแรงสั่นหรือไม่?
เหมาะในหลายกรณี เพราะกลไก Over-Center ช่วยรักษาตำแหน่งล็อกได้ แต่หากแรงสั่นสะเทือนสูงควรเลือกรุ่นที่มี Safety Lock หรือระบบป้องกันการปลดโดยไม่ตั้งใจเพิ่มเติม
