วิธีลดการบิดงอของชิ้นงานเมื่อใช้ Toggle Clamp หลายจุด ต้องวางแรงกดอย่างไรให้ชิ้นงานไม่เสียรูป

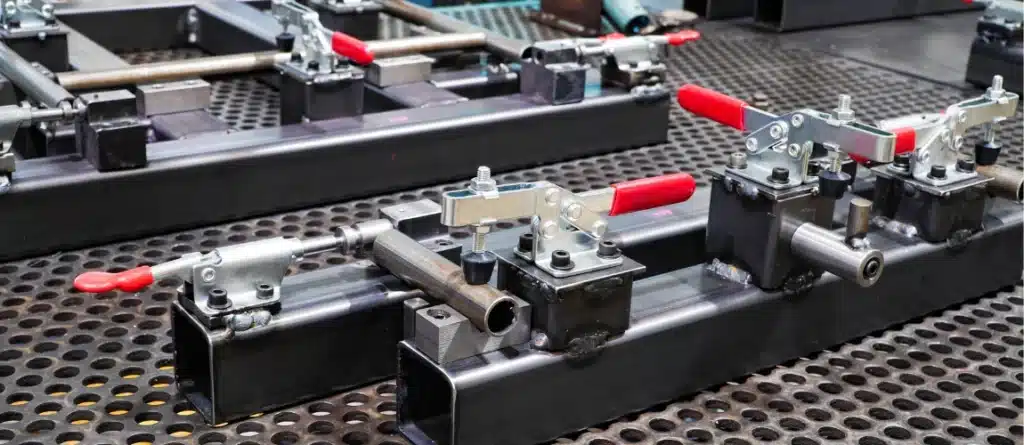

การใช้ Toggle Clamp หลายจุด เป็นวิธีที่พบได้บ่อยในงาน Jig & Fixture งานเชื่อม งานประกอบ งานเจาะ และงานผลิตที่ต้องการจับชิ้นงานให้อยู่ในตำแหน่งเดิมอย่างแม่นยำ แต่การเพิ่มจำนวนแคลมป์ไม่ได้หมายความว่าชิ้นงานจะนิ่งและแม่นยำขึ้นเสมอไป
หากตำแหน่งของ Toggle Clamp ไม่สมดุล แรงกดแต่ละจุดไม่เท่ากัน หรือฐานรองรับชิ้นงานไม่เหมาะสม อาจทำให้ชิ้นงานเกิดอาการ โก่ง บิด แอ่น หรือเสียรูปจากแรงจับ ได้ โดยเฉพาะชิ้นงานโลหะแผ่น ชิ้นงานบาง ชิ้นงานพลาสติก หรือชิ้นส่วนที่มีพื้นที่หน้าตัดไม่เท่ากัน
ดังนั้น การลดการบิดงอเมื่อใช้ Toggle Clamp หลายจุด ควรเริ่มจากการวางตำแหน่งรองรับและกระจายแรงกดอย่างถูกต้อง ไม่ใช่เพียงเพิ่มแรงจับให้มากที่สุด
ทำไม Toggle Clamp หลายจุดถึงทำให้ชิ้นงานบิดงอได้?
ปัญหาไม่ได้เกิดจาก Toggle Clamp เพียงอย่างเดียว แต่เกิดจากความสัมพันธ์ระหว่าง
แรงกด + จุดรองรับ + รูปทรงชิ้นงาน + ความแข็งของวัสดุ
ตัวอย่างเช่น หากมีฐานรองอยู่บริเวณขอบชิ้นงาน แต่ติด Toggle Clamp กดลงตรงกลาง เมื่อออกแรงกด ชิ้นงานจะรับแรงเหมือนคานที่ถูกกดตรงกลาง จึงมีโอกาสแอ่นลงได้
ในทางกลับกัน หากจุดกดอยู่เหนือหรือใกล้ฐานรอง แรงจาก Clamp จะถ่ายลง Fixture โดยตรงมากกว่า จึงลดการดัดตัวของชิ้นงานได้
สาเหตุหลักที่ทำให้ชิ้นงานบิดเมื่อใช้ Toggle Clamp หลายตัว
1. ตำแหน่งแรงกดไม่ตรงกับจุดรองรับ
นี่เป็นหนึ่งในสาเหตุที่พบได้บ่อยที่สุด
หากแรง Clamp กดลงบริเวณที่ไม่มี Support อยู่ด้านล่าง ชิ้นงานจะต้องรับแรงดัดระหว่างจุดรองรับ ทำให้เกิดการโก่งตัว
โดยเฉพาะชิ้นงานบาง เช่น
- แผ่นโลหะบาง
- แผ่นอะลูมิเนียม
- แผ่นสเตนเลส
- พลาสติก
- ชิ้นส่วนขึ้นรูปบาง
- ฝาครอบหรือ Panel
ควรให้แนวแรง Clamp ลงใกล้ตำแหน่ง Support มากที่สุดเท่าที่ Fixture อนุญาต
2. Clamp แต่ละจุดออกแรงไม่เท่ากัน
Toggle Clamp หลายรุ่นสามารถปรับระยะ Spindle ได้ หากตั้ง Spindle ของแต่ละตัวไม่เท่ากัน Clamp บางตัวอาจกดชิ้นงานก่อน ส่วนตัวอื่นตามมาทีหลัง
ผลคือชิ้นงานถูกดันเอียงก่อนที่จะถูกล็อกครบทุกตำแหน่ง
ตัวอย่างเช่น
| Toggle Clamp | แรงกดที่เกิดขึ้น | ผลต่อชิ้นงาน |
|---|---|---|
| Clamp A | สูง | กดชิ้นงานลงมาก |
| Clamp B | ปานกลาง | ช่วยจับตำแหน่ง |
| Clamp C | ต่ำ | แทบไม่ได้ช่วยรับแรง |
| Clamp D | สูงมาก | อาจทำให้ชิ้นงานบิด |
แม้จะติดตั้ง Clamp ถึง 4 ตัว แต่หากแรงจริงไม่สมดุล การจับยึดก็อาจแย่กว่าการใช้เพียง 2-3 ตัวที่ตั้งค่าอย่างถูกต้อง
3. ใช้แรง Clamp มากเกินความจำเป็น
หนึ่งในความเข้าใจผิดของงาน Fixture คือ
“ยิ่ง Clamp แน่น ยิ่งแม่น”
แต่ในความเป็นจริง Clamp มีหน้าที่รักษาตำแหน่งของชิ้นงาน ไม่ใช่บีบชิ้นงานให้ติด Fixture ด้วยแรงสูงที่สุด
แรงมากเกินไปอาจทำให้
- โลหะแผ่นแอ่น
- พลาสติกเสียรูป
- ผิวงานเกิดรอย
- Fixture โก่ง
- Datum เคลื่อน
- ขนาดชิ้นงานหลังปลด Clamp เปลี่ยนไป
จึงควรใช้แรงเท่าที่จำเป็นต่อการป้องกันชิ้นงานขยับระหว่างกระบวนการผลิต
4. จำนวนจุด Clamp มากเกินไป
การเพิ่ม Toggle Clamp ไม่ได้เพิ่มความแม่นยำโดยอัตโนมัติ
ในบาง Fixture การใช้ Clamp จำนวนมากเกินไปทำให้เกิดสิ่งที่เรียกได้ง่าย ๆ ว่า Over-Clamping
กล่าวคือ มีแรงหลายทิศทางกระทำกับชิ้นงานจนชิ้นงานถูกบังคับให้อยู่ในรูปทรงตาม Fixture มากเกินไป
เมื่อปลด Clamp ชิ้นงานอาจคืนตัวและเกิดค่าคลาดเคลื่อน
ดังนั้นควรใช้จำนวน Clamp เท่าที่จำเป็นต่อการล็อกตำแหน่งและต้านแรงจากกระบวนการ
5. Fixture หรือฐานรองรับไม่แข็งแรงพอ
บางครั้งชิ้นงานไม่ได้เป็นฝ่ายบิดเพียงอย่างเดียว แต่ Fixture เองอาจเกิดการโก่งตัว
ตัวอย่างเช่น
- Base Plate บางเกินไป
- Support มีช่วงห่างมากเกินไป
- Frame Fixture ไม่แข็งแรง
- จุดยึด Clamp อยู่บนแผ่นที่มีความยืดหยุ่นสูง
เมื่อกด Toggle Clamp ฐาน Fixture จึงแอ่นลงพร้อมกับชิ้นงาน
ในกรณีนี้ ต่อให้ปรับแรง Clamp อย่างถูกต้อง ปัญหาก็ยังเกิดขึ้นได้
หลักการวาง Toggle Clamp หลายจุดเพื่อลดการบิดงอ
หลักที่ 1: ออกแบบ Support ก่อน Clamp
ในการออกแบบ Jig & Fixture ควรถามก่อนว่า
“ชิ้นงานจะวางบนอะไร?”
ก่อนถามว่า
“จะติด Clamp ตรงไหน?”
เพราะ Support เป็นองค์ประกอบที่รับแรงจาก Clamp
หากกำหนดฐานรองรับอย่างถูกต้อง การจัดตำแหน่ง Clamp จะง่ายขึ้นมาก
หลักที่ 2: ให้ Clamp อยู่ใกล้ Support
หลักพื้นฐานคือ
Clamp ↓
Workpiece
Support ↑
แรงควรไหลจาก Clamp ผ่านชิ้นงานไปยัง Support โดยมีระยะเยื้องให้น้อยที่สุด
ยิ่งจุดกดอยู่ไกลจาก Support มากเท่าใด โอกาสเกิดแรงดัดบนชิ้นงานก็ยิ่งมากขึ้น
3-2-1 Principle ช่วยลดการบิดของชิ้นงานได้อย่างไร?
ในการออกแบบ Fixture มักใช้หลัก 3-2-1 Locating Principle เพื่อกำหนดตำแหน่งชิ้นงานโดยไม่ล็อกเกินความจำเป็น
หลักทั่วไปคือ
- 3 จุด รองรับระนาบหลัก
- 2 จุด กำหนดแนวด้านข้าง
- 1 จุด กำหนดตำแหน่งปลาย
รวมเป็นการควบคุมทิศทางการเคลื่อนที่ของชิ้นงานอย่างเหมาะสม
หลังจากกำหนด Locator แล้ว จึงติด Clamp เพื่อกดชิ้นงานเข้าหา Locator เหล่านั้น
แนวคิดนี้ช่วยลดปัญหา Over-Constraining ซึ่งเป็นหนึ่งในสาเหตุของการบิดหรือเคลื่อนตำแหน่งหลังปลด Clamp
ควรวาง Toggle Clamp แบบสมมาตรหรือไม่?
โดยทั่วไป หากรูปทรงและกระบวนการผลิตเอื้อ การกระจาย Clamp อย่างสมมาตรจะช่วยให้แรงบนชิ้นงานสมดุลขึ้น
ตัวอย่างเช่น แผ่นสี่เหลี่ยมขนาดใหญ่ อาจใช้ Clamp รอบชิ้นงานแบบกระจายน้ำหนักแทนการรวม Clamp อยู่ด้านเดียว
ตัวอย่าง
ไม่เหมาะ
Clamp ↓ ↓ ↓ ↓
────────────── ชิ้นงาน
Support อยู่เฉพาะอีกด้าน
แรงส่วนใหญ่จะกระทำด้านเดียว ทำให้มีโอกาสบิด
เหมาะกว่า
Clamp ↓ ↓
Support ↑ ↑
Clamp ↓ ↓
Support ↑ ↑
เป็นการสร้างเส้นทางแรงที่สั้นและสมดุลกว่า
ตารางเปรียบเทียบการจัด Toggle Clamp
| วิธีจัด Clamp | ความเสี่ยงบิดงอ | เหมาะกับ |
|---|---|---|
| Clamp รวมอยู่ด้านเดียว | สูง | งานที่มี Locator แข็งแรงมาก |
| Clamp กระจายรอบชิ้นงาน | ต่ำกว่า | แผ่นงานขนาดกลาง-ใหญ่ |
| Clamp กดตรง Support | ต่ำ | งานที่ต้องการความแม่นยำ |
| Clamp กดกลาง Span | สูง | ควรหลีกเลี่ยง |
| Clamp หลายตัวแรงไม่เท่ากัน | สูง | ควรปรับก่อนใช้งาน |
| Clamp หลายตัวแรงใกล้เคียงกัน | ต่ำกว่า | งานผลิตซ้ำ |
วิธีปรับแรง Toggle Clamp หลายจุดให้เท่ากัน
Toggle Clamp ที่ใช้ Spindle หรือ Adjustable Bolt ควรตั้งระยะกดอย่างเป็นระบบ
วิธีง่าย ๆ คือ
1. วาง Master Workpiece
ใช้ชิ้นงานมาตรฐานหรือ Master Part วางบน Fixture
2. คลาย Spindle ของ Clamp
อย่าเพิ่งตั้งให้กดแน่น
3. ปรับ Clamp ทีละตัว
ให้ Pad สัมผัสผิวชิ้นงานก่อน
4. เพิ่ม Preload เพียงเล็กน้อย
ตั้งแรงให้เพียงพอสำหรับยึดชิ้นงาน
5. ทดลองล็อกทุกตัว
ตรวจดูว่าชิ้นงานไม่ยกหรือเคลื่อนตำแหน่งขณะ Clamp ตัวใดตัวหนึ่งล็อก
6. ตรวจสอบอีกครั้ง
หลังปรับครบทุกจุด ทดลอง Clamp–Unclamp หลายรอบก่อนเริ่มผลิต
ควร Clamp ตัวไหนก่อน?
ลำดับการ Clamp มีผลต่อการบิดของชิ้นงานเช่นกัน
โดยทั่วไปควร
- วางชิ้นงานเข้าหา Locator
- ล็อกตำแหน่งอ้างอิงหลัก
- Clamp จุดใกล้ Datum ก่อน
- Clamp จุดรองตามลำดับ
- Clamp จุดปลายหรือจุดช่วยยึดเป็นลำดับสุดท้าย
ไม่ควรเริ่ม Clamp จากปลายชิ้นงานที่ยังไม่เข้าหา Locator เพราะอาจทำให้ชิ้นงานถูกดึงหรือดันออกจากตำแหน่งอ้างอิง
ควรใช้ Toggle Clamp กี่ตัว?
ไม่มีจำนวนตายตัว เพราะขึ้นอยู่กับ
- ขนาดชิ้นงาน
- ความหนา
- วัสดุ
- แรงตัด
- แรงเชื่อม
- ความเร็วกระบวนการ
- ความแม่นยำที่ต้องการ
- ตำแหน่ง Locator
- ความแข็งแรงของ Fixture
อย่างไรก็ตาม หลักสำคัญคือ
ใช้ Clamp ให้น้อยที่สุดเท่าที่สามารถยึดชิ้นงานได้อย่างมั่นคงและปลอดภัย
จำนวน Clamp ที่มากเกินไปนอกจากเพิ่มความเสี่ยงการเสียรูปแล้ว ยังเพิ่ม Cycle Time ของผู้ปฏิบัติงานอีกด้วย
งานแผ่นบางควรใช้ Toggle Clamp แบบไหน?
งานแผ่นบางควรให้ความสำคัญกับการกระจายแรงกดมากกว่าการเลือก Clamp ที่มีแรงสูง
สามารถพิจารณา
- Toggle Clamp พร้อม Rubber Pad
- Spindle Pad ขนาดใหญ่
- Floating Pad
- Clamp ที่สามารถปรับแรงได้ละเอียด
- Clamp ร่วมกับ Backup Support
การใช้ Pad หน้าสัมผัสใหญ่ช่วยลดแรงกดต่อพื้นที่ และลดรอยกดบนผิวชิ้นงาน
Rubber Pad ช่วยลดชิ้นงานบิดได้หรือไม่?
ช่วยได้ในบางกรณี โดยเฉพาะการลด
- รอยกด
- แรงกระแทก
- การลื่นของหน้าสัมผัส
- แรงกดเฉพาะจุด
แต่ Rubber Pad ไม่สามารถแก้ปัญหา Fixture Design ที่ผิดได้
หาก Clamp กดตรงพื้นที่ไม่มี Support ต่อให้ใช้ Rubber Pad ชิ้นงานก็ยังสามารถโก่งได้
ดังนั้นควรแก้ที่ ตำแหน่งแรงและโครงสร้าง Fixture ก่อน
ควรใช้ Support เพิ่มตรงไหน?
หากชิ้นงานมีพื้นที่กว้างหรือบาง สามารถเพิ่ม Adjustable Support หรือ Rest Pad บริเวณที่เสี่ยงต่อการโก่ง
ตัวอย่างเช่น
Clamp ↓
──────────── ชิ้นงาน
Support ↑
หากระยะระหว่าง Support กว้างเกินไป อาจเพิ่ม Support เป็น
Clamp ↓
──────────── ชิ้นงาน
Support ↑ ↑ ↑
เพื่อลดช่วงที่ชิ้นงานต้องรับแรงดัด
วิธีตรวจว่าชิ้นงานกำลังถูก Clamp จนบิดหรือไม่
สามารถตรวจได้หลายวิธี
1. Dial Indicator
วาง Dial Indicator บริเวณที่ต้องการตรวจสอบ แล้วทดลอง
- ก่อน Clamp
- หลัง Clamp
- หลังปลด Clamp
หากค่าตำแหน่งเปลี่ยนมาก แสดงว่าชิ้นงานหรือ Fixture มีการยืดหยุ่นจากแรงจับ
2. Feeler Gauge
ใช้ตรวจสอบช่องว่างระหว่างชิ้นงานกับ Support
หากหลัง Clamp แล้วบางตำแหน่งมีช่องว่าง แสดงว่าชิ้นงานอาจถูกยกหรือบิด
3. ตรวจ Flatness
สำหรับงานที่ต้องการความเรียบสูง สามารถตรวจด้วย
- Surface Plate
- Height Gauge
- CMM
- Dial Gauge
เพื่อเปรียบเทียบก่อนและหลังการ Clamp
ตารางตรวจสอบปัญหาชิ้นงานบิดงอ
| อาการ | สาเหตุที่ควรตรวจ | แนวทางแก้ |
|---|---|---|
| กลางชิ้นงานแอ่น | Clamp กดกลาง Span | เพิ่ม Support |
| ขอบชิ้นงานยก | Clamp ไม่สมดุล | ปรับแรงแต่ละจุด |
| ปลด Clamp แล้วชิ้นงานเด้ง | Clamp แรงเกินไป | ลด Preload |
| ตำแหน่งรูคลาดเคลื่อน | Fixture หรือ Workpiece บิด | ตรวจความแข็งของฐาน |
| ผิวงานมีรอย | Pad เล็กหรือแรงสูง | เพิ่ม Pad หรือ Rubber Pad |
| แต่ละชิ้นขนาดไม่เท่ากัน | การตั้ง Clamp ไม่สม่ำเสมอ | กำหนด Standard Setting |
Toggle Clamp กับแรงจากงาน Machining
ในงาน Machining การเลือกแรง Clamp ต้องพิจารณาแรงจาก Tool ด้วย
Clamp ต้องสามารถต้าน
- Cutting Force
- Vibration
- Torque
- Feed Force
แต่ไม่จำเป็นต้องใช้ Clamp Force สูงที่สุดของอุปกรณ์เสมอไป
ควรเลือกขนาด Toggle Clamp ให้มี Capacity เผื่อเพียงพอ แล้วตั้งแรงใช้งานให้เหมาะสม
Toggle Clamp ในงานเชื่อมต้องระวังอะไร?
งาน Welding มีความซับซ้อนมากกว่างานจับทั่วไป เพราะชิ้นงานอาจเสียรูปจากทั้ง
- แรง Clamp
- ความร้อนจากการเชื่อม
หากจับแน่นเกินไป ความเค้นจากความร้อนอาจสะสมในชิ้นงาน เมื่อปลด Clamp แล้วชิ้นงานอาจบิดตัวอย่างเห็นได้ชัด
ดังนั้นงานเชื่อมควรพิจารณา
- Welding Sequence
- Tack Welding
- Heat Distribution
- Clamp Position
- Fixture Rigidity
ร่วมกัน
ไม่ควรพยายามแก้ปัญหา Welding Distortion ด้วยการเพิ่มแรง Clamp อย่างเดียว
ตัวอย่างการปรับ Fixture เมื่อชิ้นงานโก่ง
สมมติ Fixture ใช้ Toggle Clamp 4 ตัวกับแผ่นเหล็กบาง และพบว่ากึ่งกลางแผ่นแอ่นลงหลัง Clamp
แบบเดิม
Clamp 1 ↓ Clamp 2 ↓
───────────────
Clamp 3 ↓ Clamp 4 ↓
Support อยู่เฉพาะบริเวณขอบ
วิธีปรับ
เพิ่ม Support บริเวณกึ่งกลางหรือย้ายแนว Clamp เข้าใกล้ Support
ผลที่ต้องการคือ
Clamp → Workpiece → Support
แทน
Clamp → Workpiece → ช่องว่าง
Checklist ก่อนใช้งาน Toggle Clamp หลายจุด
ก่อนเริ่มผลิตจริง ควรตรวจสอบว่า
- จุด Clamp มี Support รองรับใกล้เคียงหรือไม่
- Clamp ทุกตัวออกแรงใกล้เคียงกันหรือไม่
- มี Clamp ตัวใดกดชิ้นงานก่อนตัวอื่นมากเกินไปหรือไม่
- Fixture Plate มีการโก่งหรือไม่
- Pad มีขนาดเหมาะกับชิ้นงานหรือไม่
- ชิ้นงานมีช่องว่างจาก Support หรือไม่
- หลังปลด Clamp ชิ้นงานคืนตัวหรือไม่
- Cycle การ Clamp เหมือนกันทุกครั้งหรือไม่
- Operator สามารถ Clamp ตามลำดับที่กำหนดได้หรือไม่
สรุป: วิธีลดการบิดงอของชิ้นงานเมื่อใช้ Toggle Clamp หลายจุด
การลดการบิดของชิ้นงานไม่ได้ขึ้นอยู่กับการใช้ Toggle Clamp ที่แรงมากที่สุด แต่ขึ้นอยู่กับ การควบคุมเส้นทางของแรง
หลักที่ควรจำคือ
วาง Locator ให้ถูก → วาง Support ให้เหมาะ → วาง Clamp ใกล้ Support → ใช้แรงเท่าที่จำเป็น
หากใช้ Toggle Clamp หลายตัว ควรตั้งแรงแต่ละตัวให้ใกล้เคียงกัน และหลีกเลี่ยงการกดบริเวณพื้นที่กว้างที่ไม่มี Support รองรับ
สำหรับงานที่ต้องการความแม่นยำสูง ควรทดลองวัดการโก่งของชิ้นงานทั้งก่อน Clamp หลัง Clamp และหลังปลด Clamp เพื่อให้มั่นใจว่า Fixture ไม่ได้สร้างความคลาดเคลื่อนให้กับชิ้นงานเสียเอง
FAQ: คำถามที่พบบ่อยเกี่ยวกับ Toggle Clamp และชิ้นงานบิดงอ
Toggle Clamp หลายตัวทำให้ชิ้นงานบิดได้หรือไม่?
ได้ หากแรงกดแต่ละจุดไม่สมดุลหรือ Clamp กดบริเวณที่ไม่มี Support รองรับ โดยเฉพาะชิ้นงานบางหรือชิ้นงานที่มีความแข็งต่ำ
ควรวาง Toggle Clamp ตรงไหนดีที่สุด?
ควรวางตำแหน่งกดใกล้จุดรองรับหรือ Locator เพื่อให้แรงจาก Clamp ถ่ายลง Fixture โดยตรงและลดแรงดัดบนชิ้นงาน
Toggle Clamp ยิ่งแรงยิ่งดีหรือไม่?
ไม่เสมอไป แรงมากเกินไปอาจทำให้ชิ้นงานโก่ง ผิวเป็นรอย หรือเกิดการคืนตัวหลังปลด Clamp ควรใช้แรงเท่าที่จำเป็นต่อการยึดชิ้นงาน
ชิ้นงานแผ่นบางควรแก้ปัญหาการโก่งอย่างไร?
ควรเพิ่ม Support ลดระยะ Span ใช้ Pad หน้าสัมผัสกว้าง และลดแรง Clamp ให้อยู่ในระดับที่เพียงพอ
ใช้ Rubber Pad แล้วชิ้นงานจะไม่บิดใช่หรือไม่?
ไม่เสมอ Rubber Pad ช่วยกระจายแรงและลดรอยกด แต่หากตำแหน่ง Clamp หรือ Support ออกแบบไม่เหมาะสม ชิ้นงานยังสามารถบิดได้
Toggle Clamp ควรขันแน่นแค่ไหน?
ควรปรับให้ชิ้นงานสัมผัส Locator และ Support อย่างมั่นคงโดยไม่เกิดการโก่งหรือเคลื่อนตำแหน่ง ไม่จำเป็นต้องปรับให้ถึงแรงสูงสุดของ Clamp
ใช้ Toggle Clamp 4 ตัวต้องให้แรงเท่ากันทุกตัวหรือไม่?
ควรใกล้เคียงกัน แต่ไม่จำเป็นต้องเท่ากันแบบตัวเลขทุกจุด สิ่งสำคัญคือไม่มี Clamp ตัวใดกดชิ้นงานจนเกิดการบิดหรือยกจาก Locator
ทำไมชิ้นงานตรงตอน Clamp แต่บิดหลังปลด Clamp?
มักเกิดจากชิ้นงานถูกบังคับให้เข้ารูป Fixture ด้วยแรง Clamp เมื่อปลด Clamp ความเค้นที่สะสมอยู่จะทำให้ชิ้นงานคืนตัว
