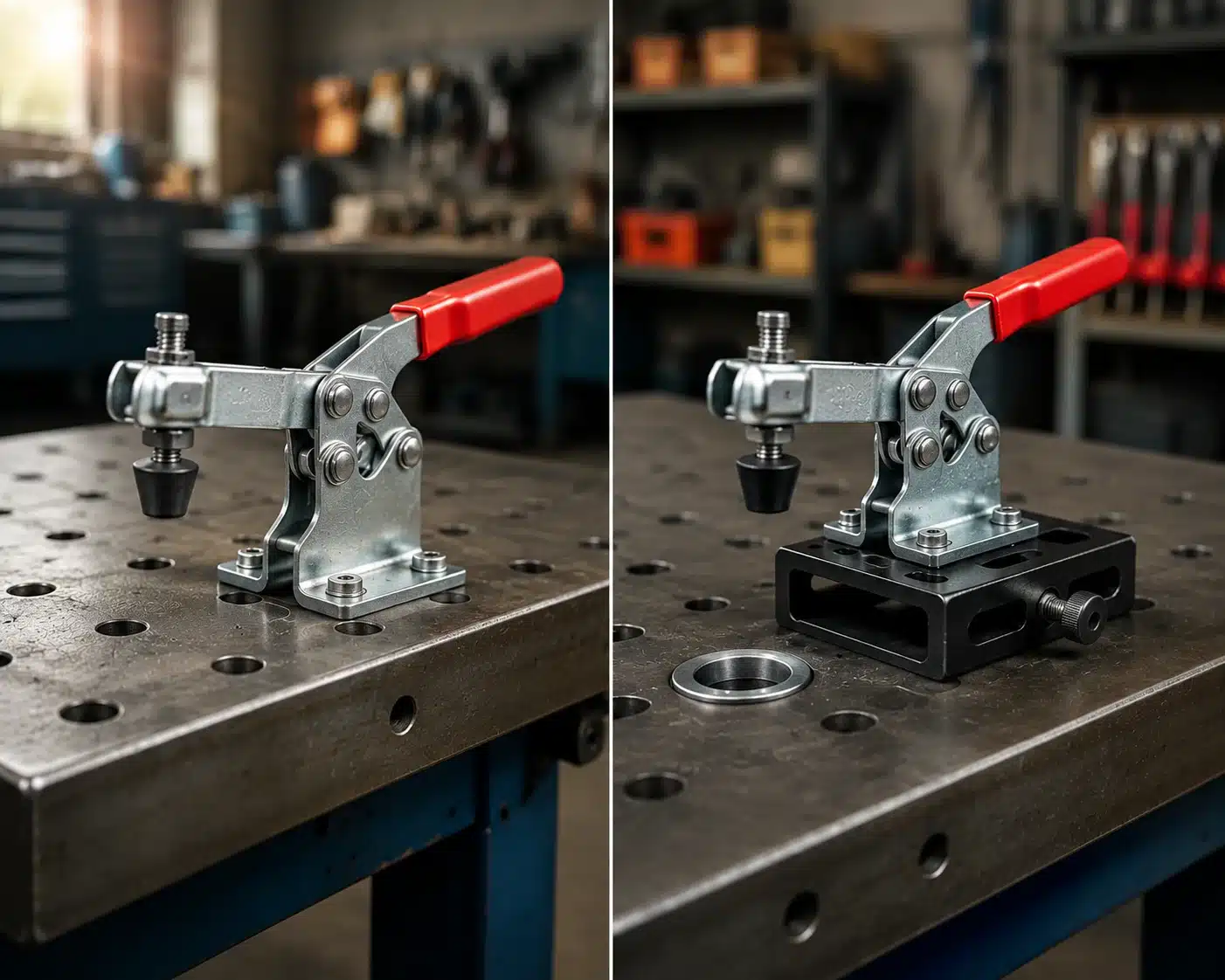

เวลา Toggle Clamp ที่ใช้อยู่ใน Jig หรือ Fixture ต้องเปลี่ยน หลายคนมักเริ่มจากการหา CLAMPTEK รุ่นที่หน้าตาใกล้กับ DESTACO หรือเทียบจากค่า Holding Capacity ที่ใกล้กันแล้วเลือกใช้แทนทันที
แต่ในงานจริง “แรงจับใกล้กัน” ยังไม่พอที่จะบอกว่า Clamp สองรุ่นสามารถใช้แทนกันได้
ถ้าต้องการเปลี่ยนจาก DESTACO เป็น CLAMPTEK หรือเปลี่ยนกลับกันโดยไม่ต้องแก้ Fixture มาก สิ่งที่ควรเทียบมีตั้งแต่ประเภทกลไก, Holding Capacity, ขนาดฐาน, ระยะรูยึด, ตำแหน่ง Clamp Arm, มุมเปิด, เกลียว Spindle ไปจนถึงความสูงของจุดกดชิ้นงาน
เพราะ Clamp ที่รับแรงได้เท่ากัน แต่รูยึดต่างกันเพียงไม่กี่มิลลิเมตร ก็อาจใส่กับ Jig เดิมไม่ได้
CLAMPTEK กับ DESTACO ใช้แทนกันได้ไหม?
ใช้แทนกันได้ในบางรุ่น แต่ไม่ควรเลือกจากเบอร์รุ่นหรือ Holding Capacity เพียงอย่างเดียว
ก่อนเลือก CLAMPTEK มาแทน DESTACO ควรตรวจอย่างน้อย 8 จุด ได้แก่
- Clamp Type
- Holding Capacity
- Base Mounting Pattern
- Overall Dimensions
- Clamp Arm Length
- Handle และ Bar Opening Angle
- Spindle Size / Thread
- ตำแหน่งจุดกดเมื่อ Clamp อยู่ในสถานะล็อก
CLAMPTEK มีข้อมูลสินค้าแยกตามประเภท เช่น Vertical, Horizontal, Push-Pull และ Latch Clamp พร้อมข้อมูล Holding Capacity, Bar Opening, Handle Opening, Weight และ Spindle รวมถึงไฟล์ PDF, DWG และ STEP ในหลายรุ่น ขณะที่ DESTACO ให้ข้อมูล Maximum Holding Capacity, Clamp Arm, Base Mounting Style, Opening Angle และรายละเอียดมิติของแต่ละรุ่นเช่นกัน
ดังนั้นวิธีที่แม่นที่สุดคือ
เทียบ Drawing ต่อ Drawing ไม่ใช่ Part Number ต่อ Part Number
ทำไมหน้าตาเหมือนกันถึงยังใช้แทนกันไม่ได้?
Toggle Clamp หลายแบรนด์ใช้หลักการ Toggle Mechanism คล้ายกัน
เมื่อมองจากภายนอก Clamp สองตัวอาจมี
- Handle อยู่ตำแหน่งเดียวกัน
- U-Bar ลักษณะคล้ายกัน
- Base แบบ Flange เหมือนกัน
- Holding Capacity ใกล้กัน
แต่เมื่อนำ Drawing มาซ้อนกัน อาจพบว่า
รูฐานต่าง 2–3 mm
หรือ
Clamp Arm ยาวกว่าเดิม 10 mm
ผลคือเมื่อปิด Clamp จุดที่ Spindle สัมผัสกับ Workpiece เปลี่ยนไป
ใน Jig ที่ออกแบบตำแหน่ง Locator และ Clamp ไว้ละเอียด ความต่างเล็ก ๆ แบบนี้มีผลมากกว่าหน้าตาของ Clamp
ขั้นแรก ต้องเทียบ “ประเภทของ Clamp” ให้ตรงก่อน
อย่าเริ่มจาก Holding Capacity
เริ่มจากดูว่าของเดิมเป็น Clamp ประเภทไหน
| ประเภท | ลักษณะการทำงาน | งานที่พบได้บ่อย |
|---|---|---|
| Vertical Hold-Down | Handle ตั้งเมื่อ Lock | Welding / Assembly Fixture |
| Horizontal Hold-Down | Handle ต่ำเมื่อ Lock | Fixture ที่พื้นที่ด้านบนจำกัด |
| Push-Pull | Plunger เคลื่อนแนวตรง | Positioning / Side Clamping |
| Latch Clamp | ใช้ Hook ดึงเข้าหากัน | ฝา ประตู Mold |
| Squeeze Action | ใช้แรงบีบ | งานประกอบ |
| Pneumatic Toggle | ใช้ลมขับ | Production / Automation |
CLAMPTEK เองแบ่งผลิตภัณฑ์ Toggle Clamp ออกเป็น Vertical, Horizontal, Push-Pull, Latch, Toggle Pliers และ Pneumatic Toggle Clamp เช่นเดียวกับการจำแนกประเภท Clamp ตามลักษณะการทำงานของอุตสาหกรรมทั่วไป
ถ้าของเดิมเป็น Vertical Hold-Down ก็ควรเริ่มค้นหาจาก Vertical Hold-Down ก่อน
ไม่ใช่เลือกรุ่นจากค่าแรงอย่างเดียว
จุดที่ 1: เทียบ Holding Capacity ให้เป็นหน่วยเดียวกัน
นี่คือจุดที่ควรทำตั้งแต่แรก เพราะแต่ละผู้ผลิตอาจแสดงหน่วยต่างกัน
CLAMPTEK หลายรุ่นระบุ Holding Capacity ในหน่วย kg หรือ kgf เช่น CH-101-A ระบุ 50 kg และ CH-101-B / CH-102-B ระบุ 100 kg ขณะที่ DESTACO มักระบุ Maximum Holding Capacity เป็น lbf และ N ในข้อมูลผลิตภัณฑ์
สำหรับการเปรียบเทียบสามารถแปลงโดยประมาณได้ว่า
1 kgf ≈ 9.81 N
1 lbf ≈ 4.45 N
ตัวอย่าง
CLAMPTEK Holding Capacity 100 kgf
≈ 981 N
≈ 220 lbf
จึงควรแปลงทุกยี่ห้อกลับมาเป็น N ก่อน แล้วค่อยเปรียบเทียบ
Holding Capacity เท่ากัน ไม่ได้หมายถึง Clamping Force เท่ากัน
เป็นเรื่องที่ควรระวังมาก
DESTACO อธิบายว่า Holding Capacity คือแรงสูงสุดที่สามารถนำมากระทำกับ Clamp ในสถานะปิดและล็อกโดยไม่ทำให้ส่วนประกอบเสียรูปถาวร
ขณะที่ Clamping หรือ Exerting Force คือแรงที่ Clamp กดลงบน Workpiece ระหว่างการปิด Clamp และใน Manual Clamp ค่านี้ยังขึ้นอยู่กับแรงที่ Operator ใช้ ตำแหน่งมือ Geometry ของ Linkage และตำแหน่ง Spindle ด้วย
ดังนั้น
Holding Capacity 250 kg ไม่ได้หมายถึงแรงกดชิ้นงาน 250 kg
และไม่ควรเลือก Clamp โดยใช้ตัวเลขนี้เพียงค่าเดียว
จุดที่ 2: เทียบ Base Mounting Pattern
ถ้าต้องการเปลี่ยน Clamp โดยไม่เจาะ Jig ใหม่ จุดนี้สำคัญมากที่สุดจุดหนึ่ง
ต้องเปิด Drawing แล้วตรวจ
Hole Diameter
Hole-to-Hole Distance
Base Width
Base Length
Flange Position
Straight Base หรือ Flanged Base
ตัวอย่าง CLAMPTEK บาง Series มีรุ่นในกลไกเดียวกันแต่ Base แตกต่างกัน เช่น CH-101-A Series มีทั้ง Flanged Base และ Straight Base ตามตัวอักษรย่อยของรุ่น
DESTACO ก็มี Base Mounting Style หลายรูปแบบ เช่น Flange, Straight, Through Hole หรือ Dual Mount แล้วแต่ Series
ดังนั้นคำถามไม่ใช่แค่
“แรงเท่ากันไหม?”
แต่ต้องถามเพิ่มว่า
“รูเดิมบน Fixture ใช้ได้เลยหรือไม่?”
จุดที่ 3: เทียบตำแหน่งรู ไม่ใช่ดูแค่ขนาดฐาน
สมมติ Clamp เดิมมีฐานกว้าง 40 mm
Clamp ใหม่ก็กว้างประมาณ 40 mm
ยังสรุปไม่ได้ว่าใช้แทนกันได้
เพราะ Center Distance ของรูอาจต่างกัน
ตัวอย่าง Drawing ของ CLAMPTEK จะระบุระยะ Mounting Hole, เส้นผ่านศูนย์กลางรู และตำแหน่งต่าง ๆ ของ Clamp ไว้เป็นมิติ ซึ่งเป็นข้อมูลที่ควรใช้ตรวจการ Interchange จริง
ทางปฏิบัติที่ดีที่สุดคือ
โหลด DWG หรือ STEP ของทั้งสองรุ่นแล้ว Overlay กันใน CAD
วิธีนี้จะเห็นทันทีว่าฐาน รู และตำแหน่ง Arm ตรงกันหรือไม่
จุดที่ 4: เทียบ Clamp Arm Length
Clamp Arm ยาวไม่เท่ากันจะเปลี่ยนทั้ง
- จุดสัมผัสชิ้นงาน
- Mechanical Advantage
- Clearance
- ตำแหน่ง Spindle
- ระยะเคลื่อนของ Arm
ข้อมูล DESTACO หลาย Series ระบุ Clamp Arm Length ใน Product Specification โดยตรง เช่นในกลุ่ม 201, 207 และ Series อื่น ๆ
ส่วน CLAMPTEK มี Drawing และไฟล์ 2D/3D ให้ตรวจตำแหน่ง Arm และ Dimension ของแต่ละรุ่น
ถ้าของเดิมใช้ Fixture ที่มีจุด Clamp ตายตัว ต้องให้ความสำคัญกับมิตินี้มาก
จุดที่ 5: Bar Opening Angle ต้องใกล้เคียงหรือมากพอ
ตอนเปิด Clamp ต้องมีพื้นที่ให้ Operator โหลดชิ้นงานเข้า Fixture
สมมติของเดิมเปิด Bar ได้ 100°
แต่ตัวใหม่เปิดได้เพียง 80°
แม้ตอนปิดทุกอย่างตรงกัน แต่ตอน Load Workpiece อาจพบว่า Arm ขวางชิ้นงาน
CLAMPTEK ระบุ Bar Opening Angle ในข้อมูลของหลาย Series เช่น CH-101-A ระบุ Bar Opens 100° และ CH-101-B/CH-102-B ระบุ 90°
จึงต้องตรวจ
Working Position + Loading Position
พร้อมกัน
ไม่ใช่ดูเฉพาะตำแหน่งตอน Lock
จุดที่ 6: Handle Opening สำคัญกับพื้นที่รอบ Fixture
Handle เป็นอีกชิ้นที่มักชนกับส่วนอื่นหลังเปลี่ยน Clamp
ต้องดูว่าตอนเปิด
Handle จะหมุนไปที่
- ด้านบน
- ด้านหลัง
- ด้านข้าง
- ใกล้ Operator
- ใกล้เครื่องจักร
CLAMPTEK CH-101-A ตัวอย่างหนึ่งระบุ Handle Opens 56° ขณะที่ CH-101-B / CH-102-B ระบุ 65° แสดงให้เห็นว่าแม้เป็น Vertical Toggle Clamp เหมือนกัน Opening Geometry ก็ไม่เหมือนกันเสมอไป
ถ้า Fixture อยู่ในพื้นที่จำกัด ค่านี้ควรตรวจใน CAD ก่อนสั่งซื้อ
จุดที่ 7: เทียบ Spindle Thread และ Spindle Length
เป็นรายละเอียดเล็กที่มีผลตอนติดตั้งจริง
ควรตรวจ
Thread Size
เช่น M6, M8, M10 หรือ M12
รวมถึง
Thread Length
Spindle Type
Swivel Foot
Rubber Tip
Nut
หาก Thread ไม่เหมือนเดิม อุปกรณ์ Spindle เดิมอาจนำกลับมาใช้ไม่ได้
CLAMPTEK ระบุ Spindle Supplied ในหลายรุ่น เช่น CH-101-A ใช้ Spindle CH-FC-10138 ขณะที่สินค้าอื่นจะใช้ Spindle ที่แตกต่างกันตามขนาดและ Geometry ของ Clamp
ดังนั้นควรตรวจ Part ของ Spindle ไปพร้อมกับ Clamp Body
จุดที่ 8: ตรวจ Height Under Clamp Arm
สำหรับ Hold-Down Clamp จุดนี้มีผลโดยตรงกับ Workpiece
ลองนึกภาพจากด้านข้าง
เมื่อ Clamp Lock
Base → Clamp Arm → Spindle → Workpiece
ต้องอยู่ในระดับที่ Fixture ต้องการ
DESTACO ระบุค่า Height Under Clamp Arm ใน Product Data ของหลายรุ่น เช่นกลุ่ม 201 และ 207 ทำให้สามารถใช้เทียบ Geometry ของ Fixture ได้โดยตรง
ถ้าค่าใหม่ต่างจากของเดิมเล็กน้อย บางกรณีอาจชดเชยด้วยการปรับ Spindle
แต่ถ้าต่างมาก อาจต้องแก้ Fixture
จุดที่ 9: ตรวจ Overall Height และ Overall Length
ไม่ควรดูเฉพาะบริเวณ Clamp Arm
Clamp Body ทั้งตัวต้องไม่ชน
- Machine Guard
- Jig Plate
- Locator
- Cylinder
- Cable
- Sensor
- Workpiece
- Clamp ตัวข้างเคียง
DESTACO Product Page ให้ Dimension เช่น Height, Length และ Width ของหลายรุ่น ขณะที่ CLAMPTEK มี PDF/DWG/STEP สำหรับตรวจ Geometry รายละเอียด
ใน Fixture ที่พื้นที่แน่น การตรวจ 3D Model จะลดความผิดพลาดได้มากกว่าดู Catalog Image
จุดที่ 10: เทียบ Arm Style
Clamp รุ่นเดียวกันหรือ Series เดียวกันอาจมี Arm หลายรูปแบบ
เช่น
U-Bar
ข้อดีคือปรับตำแหน่ง Spindle ตามแนว Arm ได้
Solid Bar
เหมาะกับการเจาะหรือทำจุด Clamp ตาม Fixture
Long U-Bar
เพิ่ม Reach
Short U-Bar
เหมาะกับพื้นที่จำกัด
DESTACO และ CLAMPTEK ต่างมี Variant ของ Clamp Arm หลายรูปแบบในแต่ละ Series
ดังนั้นถ้า DESTACO เดิมเป็น U-Bar ไม่ควรเลือก CLAMPTEK Solid Bar เพียงเพราะแรงและขนาด Body ใกล้กัน โดยไม่ดูวิธีติดตั้ง Spindle เดิม
ตาราง Checklist เทียบ CLAMPTEK กับ DESTACO
| รายการที่ต้องเทียบ | ความสำคัญ | ถ้าไม่ตรงจะเกิดอะไร |
|---|---|---|
| Clamp Type | สูงมาก | วิธีจับชิ้นงานเปลี่ยน |
| Holding Capacity | สูงมาก | รับ Process Force ไม่พอ |
| Base Pattern | สูงมาก | ใส่รูเดิมไม่ได้ |
| Hole Diameter | สูง | ต้องเปลี่ยน Bolt/เจาะใหม่ |
| Hole Center Distance | สูงมาก | ใส่ Fixture เดิมไม่ได้ |
| Clamp Arm Length | สูงมาก | จุด Clamp เปลี่ยน |
| Bar Opening | สูง | โหลดชิ้นงานลำบาก |
| Handle Opening | ปานกลาง-สูง | Handle ชน Fixture |
| Spindle Thread | สูง | Spindle เดิมใช้ไม่ได้ |
| Height Under Arm | สูงมาก | จุดกดไม่ตรง |
| Overall Height | ปานกลาง | ชนเครื่อง/Guard |
| Overall Length | ปานกลาง | กินพื้นที่เพิ่ม |
| Arm Style | สูง | การปรับ Spindle เปลี่ยน |
| Material | ตามงาน | อายุใช้งาน/สภาพแวดล้อมต่าง |
| Lock Feature | ตามงาน | Behavior ตอน Lock ต่าง |
ลำดับการเทียบที่เร็วที่สุด
เวลาได้รับคำขอว่า
“ช่วยหา CLAMPTEK มาแทน DESTACO รุ่นนี้”
ไม่จำเป็นต้องเริ่มวัดทุก Dimension ทันที
ให้คัดกรองตามลำดับนี้
Clamp Type → Holding Capacity → Base Pattern → Hole Position → Clamp Point → Opening Angle → Spindle → Overall Dimension
ถ้าไม่ผ่าน 3–4 ข้อแรก ก็ไม่จำเป็นต้องเสียเวลาเทียบรายละเอียดที่เหลือ
ตัวอย่างการเทียบแบบผิด
สมมติ DESTACO เดิม
Holding Capacity = 250 lbf
แล้วพบ CLAMPTEK รุ่นหนึ่งประมาณ 110–120 kgf
เมื่อแปลงหน่วยแล้วแรงดูใกล้เคียงกัน
จึงสั่งซื้อทันที
แต่พอสินค้ามาถึง
- รูฐานเยื้อง
- Arm สั้นกว่า
- Handle เปิดไปชน Locator
- Spindle Thread คนละขนาด
ผลคือสุดท้ายต้องเจาะ Fixture ใหม่อยู่ดี
นี่คือเหตุผลที่ Cross Reference จากแรงอย่างเดียวไม่พอ
วิธีที่ถูกต้อง: ใช้ Drawing เป็นตัวกลาง
การเทียบต่างแบรนด์ที่แม่นที่สุดควรมี
DESTACO Drawing
และ
CLAMPTEK Drawing
จากนั้นนำมาเทียบเป็น Dimension Matrix
| Dimension | DESTACO | CLAMPTEK | ผ่านหรือไม่ |
|---|---|---|---|
| Holding Capacity | ___ | ___ | ✓ / ✗ |
| Base Width | ___ | ___ | ✓ / ✗ |
| Hole X | ___ | ___ | ✓ / ✗ |
| Hole Y | ___ | ___ | ✓ / ✗ |
| Arm Length | ___ | ___ | ✓ / ✗ |
| Clamp Height | ___ | ___ | ✓ / ✗ |
| Bar Opening | ___ | ___ | ✓ / ✗ |
| Handle Opening | ___ | ___ | ✓ / ✗ |
| Spindle Thread | ___ | ___ | ✓ / ✗ |
CLAMPTEK มี Download Center ที่รวบรวม 2D Drawing และไฟล์สำหรับ Toggle Clamp หลายรุ่น รวมถึงไฟล์ STEP ในหน้าสินค้าหลายรายการ ทำให้สามารถนำข้อมูลไปเทียบกับ Fixture CAD ได้โดยตรง
ใช้ STEP File เทียบดีที่สุดไหม?
สำหรับ Fixture ที่มี CAD อยู่แล้ว STEP File เป็นวิธีที่มีประโยชน์มาก
สามารถ Import Clamp ใหม่เข้า
- SolidWorks
- Inventor
- Fusion
- Creo
- CATIA
- AutoCAD 3D
- CAD Software อื่น
จากนั้นนำเข้า Assembly เดิมแล้วดู
- Hole Alignment
- Interference
- Clamp Point
- Handle Sweep
- Arm Sweep
- Loading Clearance
ถ้าไม่มี STEP ใช้ DWG หรือ Dimension Drawing ตรวจแทนได้
ถ้ารูฐานไม่ตรงเล็กน้อย ยังถือว่าใช้แทนกันได้ไหม?
ต้องนิยามคำว่า “ใช้แทน” ก่อน
Drop-in Replacement
ถอดตัวเดิมออกและใส่ตัวใหม่ในรูเดิมได้เลย
นี่คือการแทนที่ที่ดีที่สุด
Minor Modification
ต้องขยายรู เปลี่ยน Spindle หรือปรับ Shim เล็กน้อย
อาจยอมรับได้ในบางงาน
Fixture Modification
ต้องเจาะฐานใหม่ เชื่อม Plate ใหม่ หรือเปลี่ยน Locator
ในกรณีนี้ไม่ควรเรียกว่า Drop-in Replacement แม้ว่าตัว Clamp จะสามารถทำงานแทนกันได้ในเชิง Function
Holding Capacity ควรเลือกเท่าของเดิมหรือมากกว่า?
โดยทั่วไปไม่ควรเลือกรุ่นใหม่ที่มี Rating ต่ำกว่า Requirement ของงานโดยไม่มี Engineering Review
แต่การเลือกแรงสูงกว่ามากก็ไม่ได้หมายความว่าดีกว่าเสมอไป
Clamp ที่ใหญ่ขึ้นอาจทำให้
- Body ใหญ่ขึ้น
- Handle ยาวขึ้น
- ใช้พื้นที่มากขึ้น
- Operator ต้องออกแรงต่างไป
- ราคาเพิ่ม
- Fixture ต้องแก้
จุดที่เหมาะสมคือเลือก Capacity ที่รองรับ Process Load พร้อม Safety Margin ที่เหมาะกับการออกแบบจริง
อย่าเทียบ “kg” กับ “kg” แล้วคิดว่าจบ
เวลาอ่าน Catalog ต้องตรวจว่าค่าที่ระบุหมายถึงอะไร
บางผู้ผลิตใช้
kgf
บางรายใช้
N
บางรายใช้
lbf
และบางหน้าอาจเขียนสั้นว่า “kg” ในส่วน Holding Capacity
ดังนั้นเมื่อจัดตาราง Cross Reference ควรแปลงเป็นหน่วยเดียว เช่น
Newton (N)
เพื่อลดความสับสน
Stainless Steel กับ Steel ต้องเทียบด้วยไหม?
ต้องเทียบ หากสภาพแวดล้อมมีผล
ตัวอย่างงาน
- Food Processing
- Chemical
- พื้นที่ชื้น
- Outdoor
- งานที่มีสารกัดกร่อน
อาจต้องใช้ Stainless Steel
ทั้ง CLAMPTEK และ DESTACO มี Variant Stainless Steel ในหลาย Series เช่น CLAMPTEK CH-101-ASS และ DESTACO บางรุ่นใน Series เดียวกันมี Stainless Steel Variant ให้เลือก
อย่าเปลี่ยนจาก Stainless Steel เป็น Steel ธรรมดาเพียงเพราะ Dimension ตรงทั้งหมด โดยไม่ตรวจ Environment
ต้องดูอายุการใช้งานไหม?
ควรดู โดยเฉพาะ Production Fixture ที่เปิด-ปิดหลายพัน Cycle
นอกจาก Specification บนกระดาษ ควรพิจารณา
- Pivot Pin
- Bushing
- Linkage
- Handle
- Finish
- Material
- Welding
- Maintenance Requirement
และควรทดลองตัวอย่างใน Fixture จริง หาก Clamp มีผลต่อ Quality หรือ Cycle Time ของกระบวนการสูง
ก่อนเปลี่ยน Clamp ใน Production Line ควร Test อย่างไร?
หลังพบ Candidate ที่ Dimension ใกล้เคียงแล้ว อย่าเปลี่ยนทั้ง Line ทันที
ควรทดลองกับ Fixture หนึ่งชุดก่อน
ตรวจ
Fit Test
ใส่กับรูเดิมได้หรือไม่
Clamp Position Test
จุดกดชิ้นงานตรงหรือไม่
Loading Test
เปิด Clamp แล้วใส่ Workpiece ได้สะดวกหรือไม่
Process Test
ชิ้นงานเคลื่อนระหว่าง Welding, Drilling หรือ Assembly หรือไม่
Repeatability Test
ทำซ้ำหลาย Cycle แล้วยังได้ตำแหน่งเดิมหรือไม่
Operator Test
Handle เปิด-ปิดสะดวกหรือไม่
เมื่อผ่านทั้งหมดจึงค่อยพิจารณานำไปแทนในจุดอื่น
วิธีเลือก CLAMPTEK มาแทน DESTACO แบบเป็นขั้นตอน
ขั้นตอนที่ 1: จด Part Number ของ DESTACO เดิม
ค้น Product Page หรือ Drawing ให้ตรงรุ่น รวมถึง Variant เช่น U-Bar, Solid Bar, Stainless หรือ Safety Lock
ขั้นตอนที่ 2: จด Holding Capacity
แปลง Rating ให้เป็นหน่วย N เพื่อใช้เปรียบเทียบง่าย
ขั้นตอนที่ 3: หา CLAMPTEK ประเภทเดียวกัน
เช่น Vertical เทียบ Vertical และ Push-Pull เทียบ Push-Pull
ขั้นตอนที่ 4: คัดจาก Holding Capacity
เลือก Candidate ที่รองรับ Requirement ของงาน
ขั้นตอนที่ 5: ดาวน์โหลด Drawing
เทียบ Base Pattern, Mounting Hole, Arm Length และ Clamp Height
ขั้นตอนที่ 6: ตรวจ Opening Geometry
ตรวจทั้ง Handle Opening และ Clamp Bar Opening เพื่อป้องกันการชน
ขั้นตอนที่ 7: ตรวจ Spindle
ดู Thread, Length และตำแหน่ง Spindle เมื่อ Lock
ขั้นตอนที่ 8: Overlay CAD
ถ้ามี STEP หรือ DWG ให้นำเข้า Fixture เดิมเพื่อตรวจ Interference
ขั้นตอนที่ 9: ทดลอง Sample
ติดตั้งจริงหนึ่งจุดและทดสอบ Process
ขั้นตอนที่ 10: อนุมัติ Cross Reference
บันทึก Part Number เดิมและ Part Number ใหม่ไว้ใน BOM หรือ Approved Substitute List เพื่อให้ฝ่ายจัดซื้อและซ่อมบำรุงใช้ข้อมูลเดียวกัน
ตารางสำหรับทำ Cross Reference ภายในโรงงาน
| Original | Alternative | Capacity | Mounting | Geometry | Test | Status |
|---|---|---|---|---|---|---|
| DESTACO xxx | CLAMPTEK xxx | Pass | Pass | Pass | Pass | Approved |
| DESTACO xxx | CLAMPTEK xxx | Pass | Fail | – | – | Reject |
| DESTACO xxx | CLAMPTEK xxx | Pass | Minor Mod | Pass | Pass | Conditional |
การทำตารางแบบนี้มีประโยชน์มากกว่าการจำว่า
“ตัวนี้หน้าตาคล้ายตัวนี้”
เพราะครั้งต่อไปฝ่าย Maintenance หรือ Purchasing สามารถตรวจสอบได้ทันทีว่า Substitute ตัวใดผ่านการทดสอบแล้ว
ข้อผิดพลาดที่พบบ่อยเวลาเทียบ CLAMPTEK กับ DESTACO
ปัญหาที่พบได้บ่อยคือเลือกจากรูป Catalog, เทียบเฉพาะ Holding Capacity, ไม่ตรวจ Hole Pitch, ไม่ตรวจมุมเปิด Handle, คิดว่า Part Number คล้ายกันแปลว่า Dimension เหมือนกัน, ไม่ตรวจ Spindle Thread และสั่งเปลี่ยนทั้ง Production Line โดยยังไม่ได้ทดลองกับ Fixture จริง
หลักสำคัญคือ อย่าใช้ชื่อรุ่นเป็นหลักฐานว่า Interchangeable
ให้ใช้
Specification + Drawing + Fixture Test
เป็นตัวตัดสิน
สรุป: CLAMPTEK ใช้แทน DESTACO ได้ไหม?
ได้ในบาง Application แต่ต้องตรวจเป็นรายรุ่น
การเลือก CLAMPTEK มาแทน DESTACO ไม่ควรเริ่มจากคำถามว่า
“มีรุ่นไหนเบอร์ใกล้กัน?”
แต่ควรถามว่า
“มีรุ่นไหนที่ Function, Capacity และ Geometry ตรงกับ Fixture เดิม?”
ลำดับที่ควรตรวจคือ
Clamp Type → Holding Capacity → Base Pattern → Mounting Hole → Arm Geometry → Opening Angle → Spindle → Clearance → Test
โดยเฉพาะ Fixture ที่ติดตั้งใช้งานอยู่แล้ว การโหลด Drawing หรือ STEP ของทั้งสองรุ่นมา Overlay กันก่อนสั่งซื้อ จะช่วยลดความเสี่ยงเรื่องรูไม่ตรง Arm ชน Fixture หรือจุดกด Workpiece เปลี่ยนไปได้มาก
ดังนั้นเวลาทำ Cross Reference ระหว่าง CLAMPTEK กับ DESTACO อย่ามองเพียงว่าตัว Clamp “คล้ายกัน” แต่ต้องพิสูจน์ให้ได้ว่า ติดตั้งได้ จับชิ้นงานได้ และรองรับแรงของ Process จริง
FAQ: การเทียบ CLAMPTEK กับ DESTACO
CLAMPTEK สามารถใช้แทน DESTACO ได้เลยไหม?
ไม่ใช่ทุกรุ่น บางรุ่นอาจมี Function และ Dimension ใกล้เคียงกัน แต่ควรตรวจ Holding Capacity, Base Pattern, Mounting Hole, Arm Geometry, Opening Angle และ Spindle ก่อนทุกครั้ง
เทียบ Holding Capacity อย่างเดียวพอไหม?
ไม่พอ Holding Capacity บอกความสามารถในการรับแรงของ Clamp แต่ไม่ได้บอกว่า Dimension และตำแหน่ง Clamp Point จะตรงกับ Fixture เดิม
CLAMPTEK กับ DESTACO ใช้หน่วย Holding Capacity เหมือนกันไหม?
ไม่เสมอไป CLAMPTEK หลายหน้าระบุเป็น kg หรือ kgf ขณะที่ DESTACO มักมี lbf และ N จึงควรแปลงเป็นหน่วยเดียว เช่น Newton ก่อนเปรียบเทียบ
Holding Capacity กับ Clamping Force เหมือนกันหรือไม่?
ไม่เหมือนกัน Holding Capacity คือความสามารถในการต้านแรงของ Clamp ในสถานะล็อก ส่วน Clamping Force คือแรงที่กระทำต่อ Workpiece ขณะ Clamp
ถ้ารูยึด CLAMPTEK ไม่ตรง DESTACO ยังใช้แทนได้ไหม?
สามารถใช้ได้หากยอมแก้ Fixture แต่จะไม่ถือเป็น Drop-in Replacement หากเป้าหมายคือถอดตัวเดิมแล้วใส่แทนทันที Mounting Pattern ควรตรงกัน
วิธีเทียบ Clamp สองรุ่นที่แม่นที่สุดคืออะไร?
ดาวน์โหลด Drawing หรือ STEP File ของทั้งสองรุ่น แล้วเปรียบเทียบ Mounting Pattern, Clamp Point, Opening Geometry และ Clearance ใน CAD ของ Fixture เดิม
ต้องตรวจ Spindle ด้วยหรือไม่?
ต้องตรวจ เพราะ Thread Size, Spindle Length และตำแหน่ง Spindle มีผลต่อจุดกดชิ้นงาน หากต่างกันอาจต้องเปลี่ยน Spindle หรือปรับ Fixture
ถ้า CLAMPTEK มี Holding Capacity สูงกว่า DESTACO ถือว่าดีกว่าไหม?
ไม่จำเป็น เพราะ Clamp ที่แรงสูงกว่ามักอาจมีขนาดและ Geometry แตกต่างออกไป สิ่งสำคัญคือ Capacity ต้องเพียงพอกับงานและ Dimension ต้องเหมาะกับ Fixture
ก่อนเปลี่ยน Clamp ทั้งไลน์ควรทำอย่างไร?
ควรติดตั้ง Sample ใน Fixture หนึ่งจุดก่อน แล้วทดสอบ Fit, Clamp Position, Loading Clearance, Process Force, Repeatability และความสะดวกของ Operator ก่อนอนุมัติให้ใช้แทนกัน
👉 ดูสินค้า ” แคลมป์ / แคลมป์จับชิ้นงาน / Clamp / ปากกาจับชิ้นงาน “ทั้งหมด
💬 สอบถามสินค้าและรุ่นที่เหมาะกับงานผ่าน LINE
#CLAMPTEK #DESTACO #ToggleClamp #แคลมป์จับชิ้นงาน #FixtureClamp #JigFixture #IndustrialClamp #Workholding #ClampCrossReference
