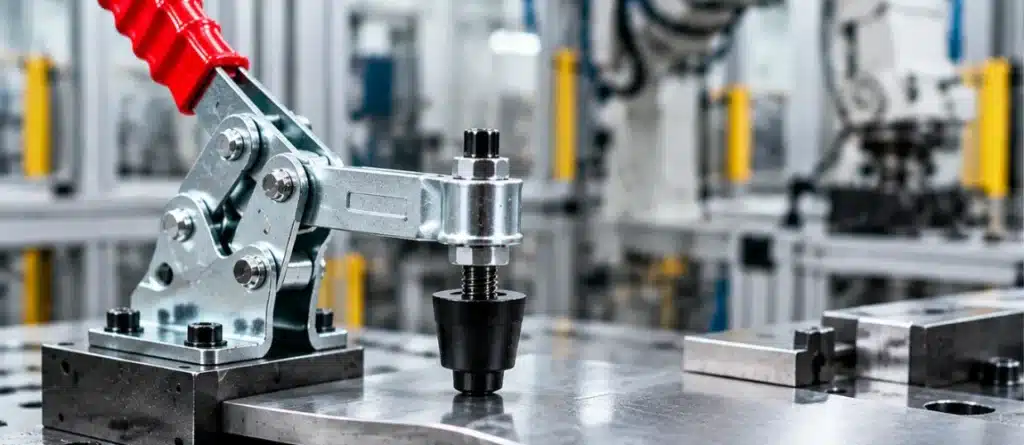

การจับชิ้นงานทรงกลมด้วย Toggle Clamp ให้แน่นและไม่เกิดการหมุน จำเป็นต้องออกแบบตำแหน่งจับยึดร่วมกับอุปกรณ์รองรับ เช่น V-Block, Locator หรือ Jig ที่ช่วยกำหนดตำแหน่งชิ้นงาน ไม่ควรใช้แรงกดจากแคลมป์เพียงอย่างเดียว เพราะผิวทรงกลมมีโอกาสเลื่อนหรือหมุนเมื่อได้รับแรงด้านข้างจากการเจาะ กัด หรือเชื่อมงาน การเลือก แคลมป์จับชิ้นงาน ให้เหมาะกับรูปทรง น้ำหนัก และลักษณะงาน จะช่วยเพิ่มความแม่นยำ ลดความเสียหาย และเพิ่มประสิทธิภาพการผลิต
จับชิ้นงานทรงกลมด้วย Toggle Clamp ทำไมถึงเกิดปัญหาหมุน?
ชิ้นงานทรงกลม เช่น ท่อ เพลาทรงกระบอก แหวน หรือชิ้นส่วนกลึง มีพื้นผิวสัมผัสที่ไม่เหมือนชิ้นงานทรงเหลี่ยม เนื่องจากไม่มีด้านแบนสำหรับป้องกันการหมุน
หากใช้ Toggle Clamp กดจากด้านบนเพียงอย่างเดียว แรงกดจะช่วยยึดชิ้นงานให้อยู่กับที่ แต่ไม่ได้ช่วยล็อกทิศทางการหมุนโดยตรง เมื่อมีแรงตัดจากเครื่องจักร หรือแรงกระแทกระหว่างการเชื่อม ชิ้นงานอาจเกิดการหมุนหรือขยับตำแหน่งได้
ดังนั้นการเลือก แคลมป์จับชิ้นงาน ต้องออกแบบร่วมกับระบบ Fixture เพื่อให้เกิดทั้ง
- แรงกด (Clamping Force)
- การกำหนดตำแหน่ง (Positioning)
- การป้องกันการหมุน (Anti Rotation)
วิธีจับชิ้นงานทรงกลมด้วย Toggle Clamp ไม่ให้หมุน
1. ใช้ V-Block รองรับชิ้นงาน
วิธีที่นิยมที่สุดสำหรับชิ้นงานทรงกลม คือใช้ V-Block เป็นฐานรอง
รูปทรง V จะช่วยสร้างจุดสัมผัสหลายตำแหน่ง ทำให้ชิ้นงานไม่สามารถหมุนได้ง่าย และช่วยกำหนดตำแหน่งซ้ำในการผลิตจำนวนมาก
ตัวอย่างการติดตั้ง
Toggle Clamp
↓
● ชิ้นงานกลม
\ /
\ V /
V-Block Fixtureเหมาะกับ:
| งาน | ตัวอย่าง |
|---|---|
| งานเจาะ | เจาะรูบนท่อหรือเพลา |
| งานเชื่อม | Welding Jig |
| งาน CNC | Milling Fixture |
| งานประกอบ | Assembly Line |
2. เพิ่ม Locator หรือ Stopper ป้องกันการหมุน
สำหรับงานที่ต้องการตำแหน่งแม่นยำ ควรเพิ่มตัวกำหนดตำแหน่ง เช่น
- Pin Locator
- Side Stop
- Position Block
เพราะ Toggle Clamp ทำหน้าที่หลักคือ “กดและล็อก” ไม่ใช่ “กำหนดตำแหน่ง”
การออกแบบ Fixture ที่ดีควรแยกหน้าที่ระหว่าง
| อุปกรณ์ | หน้าที่ |
|---|---|
| Toggle Clamp | สร้างแรงกด |
| Locator | กำหนดตำแหน่ง |
| Stopper | กันการเลื่อน |
| V-Block | รองรับทรงกลม |
3. เลือกประเภท Toggle Clamp ให้เหมาะกับงาน
Clamptek มี Toggle Clamp หลาย Series ซึ่งเหมาะกับรูปแบบงานแตกต่างกัน
| Series | ลักษณะการจับ | เหมาะกับงาน |
|---|---|---|
| Vertical Toggle Clamp | กดจากด้านบน มือจับตั้งขึ้น | Fixture ทั่วไป, งานเจาะ, งานเชื่อม |
| Horizontal Toggle Clamp | มือจับแนวนอน ประหยัดพื้นที่ | โต๊ะ Jig พื้นที่จำกัด |
| Push-Pull Clamp | ดัน-ดึงในแนวตรง | งาน Positioning และชิ้นงานทรงกระบอก |
| Latch Clamp | ล็อกแบบเกี่ยว | งานเปิด-ปิดบ่อย |
| Pneumatic Clamp | ใช้ลมควบคุม | Automation และสายการผลิต |
4. เลือกตำแหน่งกดให้ถูกต้อง
ตำแหน่งกดของ แคลมป์จับชิ้นงาน มีผลโดยตรงต่อความมั่นคง
ไม่ควร
❌ กดบนพื้นที่โค้งมากเกินไป
❌ กดบนชิ้นงานที่ไม่มีฐานรองรับ
❌ ใช้แรงมากเกินจนชิ้นงานเสียรูป
ควร
✅ กดตรงเหนือจุดรองรับ
✅ ใช้ Pad หรือ Rubber Tip เพิ่มแรงเสียดทาน
✅ กระจายแรงให้เหมาะกับวัสดุ
เปรียบเทียบวิธีจับชิ้นงานทรงกลม
| วิธีจับ | ป้องกันหมุน | ความแม่นยำ | เหมาะกับ |
|---|---|---|---|
| Toggle Clamp อย่างเดียว | ต่ำ | ปานกลาง | งานประกอบทั่วไป |
| Toggle Clamp + V-Block | สูง | สูง | งาน Fixture |
| Toggle Clamp + Locator | สูงมาก | สูงมาก | CNC Production |
| Chuck จับสามหรือสี่จับ | สูง | สูง | งานกลึง |
วิธีเลือกแคลมป์จับชิ้นงานสำหรับงานจริง
ก่อนเลือก Toggle Clamp ควรพิจารณา 5 ปัจจัย
1. ขนาดชิ้นงาน
ดูจาก
- เส้นผ่านศูนย์กลาง
- น้ำหนัก
- ความยาว
2. ทิศทางแรง
ถามว่าแรงที่เกิดขึ้นมาจากไหน
- กดลง
- ดันด้านข้าง
- ดึงออก
3. ความถี่ในการใช้งาน
| จำนวนรอบ | รุ่นที่เหมาะ |
|---|---|
| งาน Manual | Toggle Clamp มือโยก |
| งานผลิตต่อเนื่อง | Pneumatic Clamp |
| Automation | ระบบ Clamp อัตโนมัติ |
4. พื้นที่ติดตั้ง
พื้นที่จำกัดควรเลือก
- Horizontal Series
- Push-Pull Series
พื้นที่เปิดเลือก
- Vertical Series
5. แรงจับที่ต้องการ
ไม่ควรเลือกจากขนาดอย่างเดียว ต้องดู Holding Capacity ให้เหมาะกับแรงที่เกิดขึ้นจริง
Toggle Clamp ทำงานด้วยกลไก Over-Center Locking ซึ่งช่วยให้แคลมป์ล็อกตำแหน่งและรักษาแรงจับหลังจากปิดตัวล็อก
ตัวอย่างการใช้งาน
งานเชื่อมท่อกลม
แนะนำ:
- V-Block รองรับ
- Vertical Toggle Clamp กดด้านบน
- Side Stop กันหมุน
ผลลัพธ์:
✓ ท่อไม่หมุนขณะเชื่อม
✓ เชื่อมตำแหน่งเดิมทุกชิ้น
✓ ลดเวลาจัดตำแหน่ง
งาน CNC เจาะรูเพลา
แนะนำ:
- Push-Pull Clamp
- Locator Pin
- Fixture Plate
เพราะต้องควบคุมตำแหน่งรูให้แม่นยำ
สรุป
การจับชิ้นงานทรงกลมด้วย Toggle Clamp ไม่ให้หมุน ไม่ใช่การเพิ่มแรงกดเพียงอย่างเดียว แต่ต้องออกแบบระบบจับยึดให้ครบทั้ง แคลมป์จับชิ้นงาน + ตัวรองรับ + ตัวกำหนดตำแหน่ง
เลือก Clamptek Series ให้ตรงกับรูปแบบงาน จะช่วยให้
- ลดการขยับของชิ้นงาน
- เพิ่มความแม่นยำ
- ลดเวลาติดตั้ง Fixture
- เพิ่มประสิทธิภาพในกระบวนการผลิต
FAQ
Q1: Toggle Clamp สามารถจับชิ้นงานทรงกลมโดยไม่ใช้ V-Block ได้หรือไม่?
สามารถทำได้ในบางงาน แต่ความมั่นคงจะต่ำกว่า เนื่องจากพื้นผิวทรงกลมมีโอกาสหมุนเมื่อได้รับแรงด้านข้าง ควรใช้ Locator หรือ V-Block เพื่อเพิ่มความมั่นคง
Q2: แคลมป์จับชิ้นงานทรงกลมควรเลือกแบบไหน?
ขึ้นอยู่กับลักษณะงาน
- งาน Fixture ทั่วไป → Vertical Toggle Clamp
- พื้นที่จำกัด → Horizontal Toggle Clamp
- ต้องดันตำแหน่ง → Push-Pull Clamp
- ระบบอัตโนมัติ → Pneumatic Clamp
Q3: ทำไมกด Toggle Clamp แน่นแล้วชิ้นงานยังหมุน?
เพราะแรงกดช่วยล็อกในแนวดิ่ง แต่ไม่ได้ป้องกันแรงหมุน ควรเพิ่ม V-Block หรือ Stopper เพื่อควบคุมทิศทาง
Q4: Toggle Clamp ใช้กับงาน CNC ได้ไหม?
ได้ นิยมใช้ร่วมกับ Jig และ Fixture สำหรับงาน CNC เพื่อช่วยลดเวลาการจับยึดและเพิ่มความสม่ำเสมอของตำแหน่งชิ้นงาน
