แคลมป์จับชิ้นงานสำหรับงานเชื่อม เลือกอย่างไรให้แนวตรง

แคลมป์จับชิ้นงานสำหรับงานเชื่อม เลือกอย่างไรให้แนวเชื่อมตรง

เลือกแคลมป์งานเชื่อมอย่างไรให้แนวตรง?

แคลมป์จับชิ้นงานสำหรับงานเชื่อมควรเลือกตามรูปทรงชิ้นงาน ลักษณะรอยต่อ ระยะอ้าปากแคลมป์ ความลึกของคอ และพื้นที่สำหรับเดินแนวเชื่อม หากเป็นงานประกอบกรอบควรใช้แคลมป์เข้ามุม 90 องศา งานแผ่นทั่วไปใช้ F-Clamp หรือ C-Clamp ส่วนงานท่อควรเลือกแคลมป์ที่มีร่องตัว V เพื่อช่วยประคองผิวโค้ง

อย่างไรก็ตาม แคลมป์เพียงอย่างเดียวไม่ได้รับประกันว่าแนวเชื่อมจะตรง ช่างควรตรวจฉาก วัดแนว เชื่อมแต้มหลายตำแหน่ง และวางลำดับการเชื่อมให้สมดุล เพื่อลดการบิดตัวจากความร้อน

ทำไมงานเชื่อมจำเป็นต้องใช้แคลมป์จับชิ้นงาน?

ก่อนเริ่มเชื่อม ชิ้นงานสองชิ้นอาจดูเหมือนวางตรงและแนบสนิท แต่เมื่อเริ่มอาร์ก ความร้อนและแรงหดตัวของแนวเชื่อมสามารถทำให้ชิ้นงานขยับ โก่ง หรือบิดออกจากตำแหน่งเดิมได้ โดยเฉพาะเหล็กแผ่นบาง โครงเหล็กขนาดยาว และงานที่มีแนวเชื่อมหลายด้าน

แคลมป์จึงมีหน้าที่สำคัญหลายอย่าง ได้แก่

• ยึดชิ้นงานไม่ให้เลื่อนขณะเชื่อมแต้ม
• รักษาระยะห่างของรอยต่อให้สม่ำเสมอ
• ช่วยตั้งฉากและกำหนดมุมของชิ้นงาน
• ลดโอกาสที่ชิ้นงานจะยกตัวหรือแอ่นตัว
• ช่วยให้งานประกอบซ้ำมีตำแหน่งใกล้เคียงกัน
• ทำให้ช่างควบคุมหัวเชื่อมได้สะดวกและปลอดภัยขึ้น

สิ่งที่ต้องเข้าใจคือ แคลมป์ช่วย “ตรึงตำแหน่ง” แต่ไม่สามารถหยุดการบิดตัวจากความร้อนได้ทั้งหมด การลดความร้อนสะสมและการจัดลำดับแนวเชื่อมจึงต้องทำควบคู่กันไป

แคลมป์จับชิ้นงานสำหรับงานเชื่อมมีกี่แบบ?

ประเภทแคลมป์	เหมาะกับงาน	จุดเด่น	ข้อควรพิจารณา
C-Clamp หรือ G-Clamp	งานแผ่น งานประกบ และงานยึดกับโต๊ะ	โครงสร้างแข็งแรง ให้แรงกดได้ดี	ปรับเข้า–ออกค่อนข้างช้าและคออาจขวางแนวเชื่อม
F-Clamp	โครงเหล็ก งานแผ่น และชิ้นงานขนาดยาว	ปรับระยะได้รวดเร็ว ระยะอ้าปากกว้าง	ต้องเลือกความลึกคอให้เข้าถึงตำแหน่งที่ต้องการ
แคลมป์เข้ามุม 90°	กรอบเหล็ก โต๊ะ ประตู ชั้นวาง	ช่วยรักษามุมฉากขณะเชื่อมแต้ม	ต้องตรวจฉากจริงอีกครั้งก่อนเชื่อมเต็ม
Locking Pliers	งานซ่อม งานจุดเล็ก และพื้นที่แคบ	ล็อกเร็ว ใช้มือเดียวได้สะดวก	หน้าสัมผัสค่อนข้างเล็ก อาจทำให้ชิ้นงานบางเป็นรอย
Toggle Clamp	งานผลิตซ้ำและจิ๊กเชื่อม	เปิด–ปิดเร็ว ตำแหน่งจับซ้ำได้	ต้องติดตั้งฐานหรือออกแบบจิ๊กให้เหมาะสม
แคลมป์สำหรับท่อ	ท่อกลมและชิ้นงานทรงกระบอก	ประคองท่อได้ดี ลดการกลิ้ง	ต้องเลือกรุ่นให้ตรงกับช่วงเส้นผ่านศูนย์กลาง
แคลมป์ปรับองศา	งานกรอบหลายมุมและโครงสร้างพิเศษ	ตั้งมุมได้มากกว่า 90 องศา	ควรตรวจช่วงองศาและความแข็งแรงของกลไก
แม่เหล็กจับฉาก	ช่วยจัดตำแหน่งก่อนเชื่อมแต้ม	ใช้งานเร็ว ไม่ต้องหมุนสกรู	ไม่ควรพึ่งเป็นตัวจับหลักในงานหนัก และสนามแม่เหล็กอาจรบกวนอาร์กในบางกรณี

แคลมป์เข้ามุมบางรุ่นรองรับชิ้นงานต่างความหนา มีร่องตัว V สำหรับวัสดุทรงกลม หรือปรับองศาได้หลายระดับ จึงควรดูโครงสร้างของปากจับควบคู่กับช่วงการปรับมุม ไม่ควรพิจารณาจากขนาดภายนอกเพียงอย่างเดียว ตัวอย่างอุปกรณ์จากผู้ผลิตมีทั้งรุ่นมุมคงที่ 90 องศาและรุ่นปรับมุมประมาณ 30–275 องศา (Strong Hand Tools)

7 วิธีเลือกแคลมป์จับชิ้นงานให้เหมาะกับงานเชื่อม

1. เริ่มจากรูปทรงของชิ้นงาน

แผ่นเหล็ก เหล็กกล่อง เหล็กฉาก และท่อกลมต้องการหน้าสัมผัสของแคลมป์แตกต่างกัน หากใช้ปากจับแบนกับท่อกลม ชิ้นงานอาจหมุนหรือหลุดตำแหน่งได้ง่ายกว่าแคลมป์ที่มีร่องตัว V

แนวทางเลือกเบื้องต้นคือ

• เหล็กแผ่นและเหล็กกล่อง: F-Clamp หรือ C-Clamp
• กรอบสี่เหลี่ยม: แคลมป์เข้ามุม 90°
• ท่อกลม: แคลมป์จับท่อหรือปากจับแบบ V
• งานผลิตซ้ำ: Toggle Clamp ร่วมกับจิ๊ก
• งานหลายระนาบ: แคลมป์แบบ 3 แกน

2. ตรวจระยะอ้าปากแคลมป์

ระยะอ้าปากต้องมากกว่าความหนารวมของชิ้นงาน โต๊ะเชื่อม และแผ่นรองเล็กน้อย หากเลือกพอดีเกินไปจะติดตั้งลำบาก ส่วนรุ่นที่ใหญ่เกินความจำเป็นอาจมีน้ำหนักมากและขวางพื้นที่ทำงาน

ก่อนซื้อควรวัดชุดชิ้นงานในสภาพที่จะจับจริง ไม่ใช่วัดเฉพาะความหนาของเหล็กเพียงชิ้นเดียว

3. พิจารณาความลึกของคอแคลมป์

ความลึกคอคือระยะจากขอบชิ้นงานไปถึงตำแหน่งที่ปากแคลมป์กดได้ แคลมป์ที่อ้าปากได้กว้างอาจยังจับไม่ถึงกลางแผ่น หากมีคอสั้นเกินไป

งานแผ่นขนาดใหญ่หรือต้องกดชิ้นงานห่างจากขอบจึงควรให้ความสำคัญกับระยะนี้เป็นพิเศษ

4. เลือกแรงกดให้พอดี

แรงกดมากไม่ได้แปลว่าดีกว่าเสมอไป ชิ้นงานบางอาจบุบหรือเสียรูปจากการขันแน่นเกินความจำเป็น ส่วนงานโครงสร้างหนักต้องใช้แคลมป์ที่มีโครงแข็งแรงและไม่คลายตัวง่ายเมื่อได้รับความร้อน

หลักง่าย ๆ คือขันให้ชิ้นงานไม่เคลื่อนระหว่างตรวจแนวและเชื่อมแต้ม โดยไม่บีบจนหน้าตัดเสียรูป

5. ดูตำแหน่งแคลมป์ว่าจะขวางหัวเชื่อมหรือไม่

ปัญหาที่พบได้บ่อยคือจับงานได้แน่น แต่ด้ามหมุนหรือโครงแคลมป์ขวางหัวเชื่อม ทำให้รักษาระยะอาร์กและองศาหัวเชื่อมได้ยาก

ก่อนล็อกจริงควรทดลองเดินหัวเชื่อมตามแนวทั้งหมด รวมถึงเผื่อพื้นที่สำหรับถอดแคลมป์หลังเชื่อมแต้มแล้วด้วย

6. เลือกวัสดุและโครงสร้างที่ทนงานเชื่อม

แคลมป์งานเชื่อมควรมีโครงสร้างที่แข็งแรง ทนความร้อน และรับสะเก็ดเชื่อมได้ดี จุดหมุนและเกลียวควรปรับได้ไม่ฝืด ส่วนแผ่นกดควรสัมผัสชิ้นงานได้เต็มหน้า

หากใช้กับโต๊ะเชื่อมหรือจิ๊กเป็นประจำ ควรเลือกแบบที่เปลี่ยนแผ่นกดหรืออุปกรณ์เสริมได้ เพื่อให้ดูแลรักษาง่ายกว่าในระยะยาว

7. พิจารณาความเร็วและจำนวนงาน

งานซ่อมครั้งคราวสามารถใช้ F-Clamp หรือ C-Clamp ทั่วไปได้ แต่ถ้าเป็นงานผลิตชิ้นเดิมจำนวนมาก การหมุนเกลียวทุกครั้งจะเสียเวลาและทำให้ตำแหน่งจับไม่สม่ำเสมอ

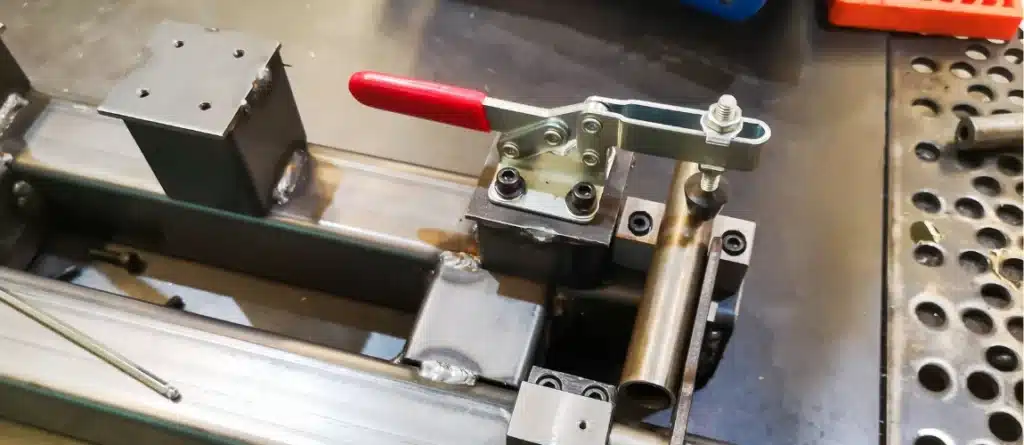

Toggle Clamp หรือแคลมป์ที่ติดตั้งกับจิ๊กจะช่วยให้เปิด–ปิดเร็วขึ้น และรักษาตำแหน่งชิ้นงานในแต่ละรอบได้ใกล้เคียงกัน

ขั้นตอนจับชิ้นงานอย่างไรให้แนวเชื่อมตรง

ขั้นที่ 1 ทำความสะอาดผิวสัมผัส

กำจัดสนิม สี น้ำมัน คราบสกปรก และครีบโลหะบริเวณรอยต่อ เพราะคราบหรือเศษโลหะที่ค้างอยู่สามารถทำให้ชิ้นงานประกบไม่สนิท แม้จะขันแคลมป์แน่นแล้วก็ตาม

ขั้นที่ 2 วางชิ้นงานบนพื้นผิวที่เรียบ

ควรใช้โต๊ะเชื่อมหรือจิ๊กที่เรียบและมั่นคง ตรวจสอบว่าไม่มีสะเก็ดเชื่อมเก่ารองอยู่ใต้ชิ้นงาน เพราะความสูงเพียงเล็กน้อยอาจทำให้แนวหรือมุมคลาดเคลื่อนได้

ขั้นที่ 3 จัดแนวและตรวจฉากก่อนขันแน่น

ใช้ฉากเหล็ก ตลับเมตร หรืออุปกรณ์วัดมุมตรวจตำแหน่งก่อน จากนั้นค่อยขันแคลมป์ทีละตัว อย่าขันตัวแรกแน่นสุดทันที เพราะแรงกดอาจดึงชิ้นงานให้เคลื่อนออกจากแนว

สำหรับกรอบสี่เหลี่ยมควรวัดเส้นทแยงมุมทั้งสองด้าน หากค่าเท่ากันหรืออยู่ในค่าคลาดเคลื่อนที่กำหนด กรอบจึงจะได้ฉากตามต้องการ

ขั้นที่ 4 กระจายตำแหน่งแคลมป์

ชิ้นงานยาวไม่ควรใช้แคลมป์เพียงจุดเดียว เพราะส่วนที่ไม่ได้รับแรงกดอาจยกหรือโก่งได้ ควรกระจายแคลมป์ตามแนว โดยเน้นบริเวณหัว–ท้าย จุดต่อ และตำแหน่งที่มีแนวโน้มเคลื่อนตัว

ขั้นที่ 5 เชื่อมแต้มหลายตำแหน่ง

เริ่มเชื่อมแต้มในตำแหน่งที่ห่างกันและสลับด้าน ไม่ควรเชื่อมแต้มไล่จากด้านหนึ่งไปอีกด้านหนึ่งทั้งหมด หลังเชื่อมแต่ละจุดควรตรวจฉากและระยะอีกครั้ง เพราะชิ้นงานอาจเริ่มขยับจากแรงหดตัว

แนวทางของ Lincoln Electric แนะนำให้เชื่อมแต้มมุมหนึ่งแล้วสลับไปยังมุมตรงข้าม พร้อมตรวจความราบหลังการเชื่อมแต้มแต่ละครั้ง (Lincoln Electric)

ขั้นที่ 6 วางลำดับแนวเชื่อมเพื่อลดการบิดตัว

หลังเชื่อมแต้มครบแล้ว ให้เชื่อมสลับด้านหรือแบ่งแนวออกเป็นช่วงตามความเหมาะสม หลีกเลี่ยงการสะสมความร้อนด้านเดียวเป็นเวลานาน หลักการลดการบิดตัวประกอบด้วยการไม่เชื่อมเกินความจำเป็น ลดจำนวนเที่ยวเชื่อม และใช้แนวเชื่อมเว้นช่วงเมื่อแบบงานอนุญาต (Lincoln Electric)

ขั้นที่ 7 รอให้ชิ้นงานคลายความร้อนก่อนถอดแคลมป์

การถอดแคลมป์เร็วเกินไปอาจทำให้ชิ้นงานเคลื่อนหรือบิดเพิ่มในช่วงที่แนวเชื่อมกำลังเย็นตัว ควรรอให้แนวเชื่อมอยู่ตัวตามความเหมาะสมของวัสดุและขนาดงาน แล้วจึงคลายแคลมป์ทีละตัว

ข้อผิดพลาดที่ทำให้จับแคลมป์แล้วแนวเชื่อมยังเบี้ยว

ขันแคลมป์แน่นจากด้านเดียว

แรงดึงจากแคลมป์เพียงฝั่งเดียวสามารถทำให้กรอบหรือแผ่นโลหะเคลื่อนออกจากแนว ควรเพิ่มจุดรองรับและขันสลับตำแหน่ง

ใช้แคลมป์น้อยเกินไป

แคลมป์หนึ่งตัวอาจเพียงพอสำหรับยึดชิ้นงานสั้น แต่ไม่สามารถควบคุมการยกตัวของชิ้นงานยาวได้ตลอดแนว

ไม่ตรวจแนวหลังเชื่อมแต้ม

แม้ตั้งงานตรงก่อนเริ่ม แต่ความร้อนจากจุดแต้มแรกสามารถดึงชิ้นงานได้ จึงต้องตรวจซ้ำก่อนเชื่อมเต็มเสมอ

ใช้แรงกดมากเกินไปกับเหล็กบาง

เหล็กบางอาจโก่งตั้งแต่ก่อนเริ่มเชื่อม ทำให้ช่างเข้าใจผิดว่าความเสียรูปเกิดจากความร้อนเพียงอย่างเดียว

เชื่อมต่อเนื่องยาวด้านเดียว

แนวเชื่อมที่ยาวและร้อนสะสมด้านเดียวทำให้เกิดแรงหดตัวไม่สมดุล ต่อให้จับแคลมป์แน่น งานก็ยังมีโอกาสบิดหลังถอดออก

พึ่งแม่เหล็กจับฉากเพียงอย่างเดียว

แม่เหล็กเหมาะสำหรับช่วยตั้งตำแหน่ง แต่ควรตรวจฉากและเสริมการจับยึดเมื่อเป็นงานหนัก นอกจากนี้สนามแม่เหล็กยังเป็นหนึ่งในปัจจัยที่เกี่ยวข้องกับอาการอาร์กเบี่ยงในงานเชื่อมกระแสตรง จึงควรถอดแม่เหล็กออกหลังเชื่อมแต้มเมื่อทำได้ (Lincoln Electric)

ควรซื้อแคลมป์ขนาดไหนดี?

ไม่มีขนาดเดียวที่เหมาะกับทุกงาน ควรพิจารณาจากขนาดชิ้นงานจริงตามรายการต่อไปนี้

ข้อมูลที่ควรวัด	เหตุผลที่ต้องวัด
ความหนารวมของชุดชิ้นงาน	ใช้กำหนดระยะอ้าปากแคลมป์
ระยะจากขอบถึงจุดกด	ใช้กำหนดความลึกของคอ
ความยาวชิ้นงาน	ใช้ประเมินจำนวนและระยะห่างของแคลมป์
รูปทรงหน้าตัด	ใช้เลือกปากจับแบน ร่อง V หรือแคลมป์เฉพาะทาง
มุมของรอยต่อ	ใช้เลือกระหว่างรุ่น 90° กับรุ่นปรับองศา
ความถี่ในการผลิต	ใช้พิจารณาแคลมป์เกลียวหรือ Toggle Clamp
พื้นที่เดินหัวเชื่อม	ป้องกันไม่ให้ตัวแคลมป์ขวางการทำงาน

หากทำงานหลายประเภท ควรเริ่มจาก F-Clamp หรือ C-Clamp หลายขนาด แล้วเสริมแคลมป์เข้ามุมและ Locking Pliers ตามลักษณะงานที่พบเป็นประจำ วิธีนี้ยืดหยุ่นกว่าการซื้อแคลมป์ชนิดเดียวจำนวนมาก

FAQ: คำถามที่พบบ่อยเกี่ยวกับแคลมป์จับชิ้นงานสำหรับงานเชื่อม

แคลมป์แบบไหนเหมาะกับการเชื่อมเหล็กกล่องเป็นกรอบ?

ควรใช้แคลมป์เข้ามุม 90 องศาร่วมกับ F-Clamp หรือ C-Clamp เพื่อควบคุมทั้งมุมและความราบของกรอบ ก่อนเชื่อมเต็มต้องตรวจฉากและวัดเส้นทแยงมุมอีกครั้ง

ใช้แม่เหล็กจับฉากแทนแคลมป์ได้หรือไม่?

ใช้ช่วยจัดตำแหน่งและเชื่อมแต้มได้ แต่ไม่ควรใช้แทนแคลมป์ในทุกกรณี โดยเฉพาะงานหนัก งานที่ต้องการความเที่ยงตรงสูง หรืองานเชื่อมกระแสตรงที่พบปัญหาอาร์กเบี่ยง

ต้องขันแคลมป์ให้แน่นที่สุดหรือไม่?

ไม่จำเป็น ควรขันให้ชิ้นงานไม่ขยับโดยไม่ทำให้ผิวหรือหน้าตัดเสียรูป เหล็กแผ่นบางและท่อผนังบางต้องระวังแรงกดมากเป็นพิเศษ

ทำไมถอดแคลมป์แล้วชิ้นงานยังโก่ง?

สาเหตุหลักมักมาจากความร้อนและการหดตัวของแนวเชื่อม เช่น เชื่อมยาวด้านเดียว ใช้ความร้อนสูงเกินไป หรือถอดแคลมป์ก่อนงานคลายความร้อน แคลมป์ช่วยตรึงตำแหน่ง แต่ไม่สามารถกำจัดความเค้นจากความร้อนทั้งหมดได้

งานเชื่อมท่อควรใช้แคลมป์แบบใด?

ควรใช้แคลมป์จับท่อหรือแคลมป์ที่มีปากร่องตัว V ซึ่งรองรับพื้นผิวโค้งได้ดีกว่าปากจับแบน พร้อมตรวจแนวศูนย์กลางและช่องว่างของรอยต่อรอบท่อก่อนเชื่อมแต้ม

งานผลิตจำนวนมากควรใช้แคลมป์ชนิดไหน?

ควรใช้ Toggle Clamp หรือแคลมป์ที่ติดตั้งบนจิ๊กเชื่อม เพราะเปิด–ปิดได้รวดเร็วและช่วยกำหนดตำแหน่งซ้ำ เหมาะกับชิ้นงานที่มีรูปทรงและขนาดเหมือนกันหลายชิ้น

ควรใช้แคลมป์กี่ตัวต่อชิ้นงาน?

ขึ้นอยู่กับความยาว ความแข็งของวัสดุ และจำนวนรอยต่อ โดยทั่วไปควรมีจุดจับบริเวณหัว–ท้ายและใกล้รอยต่อ ชิ้นงานยาวหรือบางควรเพิ่มจุดจับตรงกลางเพื่อป้องกันการยกและการบิด

สรุป

การเลือกแคลมป์จับชิ้นงานสำหรับงานเชื่อมต้องดูมากกว่าขนาดของแคลมป์ ควรพิจารณารูปทรงชิ้นงาน ระยะอ้าปาก ความลึกคอ แรงกด มุมรอยต่อ และพื้นที่สำหรับเดินหัวเชื่อมให้ครบถ้วน

หากต้องการให้แนวเชื่อมตรง ควรใช้แคลมป์ร่วมกับการตรวจฉาก การวัดเส้นทแยงมุม การเชื่อมแต้มแบบสลับตำแหน่ง และการวางลำดับแนวเชื่อมเพื่อลดความร้อนสะสม เมื่อทุกขั้นตอนทำงานร่วมกัน ชิ้นงานจะประกอบได้ตรงขึ้น ลดเวลาการแก้ไข และช่วยให้งานเชื่อมมีคุณภาพสม่ำเสมอมากกว่าเดิม

---
