แคลมป์จับชิ้นงานสำหรับงานผลิตต่อเนื่อง เลือกอย่างไร

แคลมป์จับชิ้นงานสำหรับงานผลิตต่อเนื่อง ต้องเลือกคุณสมบัติอะไร

แคลมป์จับชิ้นงานได้แน่นตอนทดลอง อาจยังไม่ตอบโจทย์เมื่อใช้งานจริงตลอดกะ เพราะในไลน์ผลิต คนทำงานต้องใส่ชิ้นงาน ล็อก ปลด และเริ่มรอบใหม่ซ้ำ ๆ หากด้ามจับฝืด จุดกดคลายตัว หรือแคลมป์ขวางทางหยิบชิ้นงาน ปัญหาเล็กน้อยเหล่านี้ก็เพิ่มเวลาทำงานและทำให้คุณภาพแต่ละชิ้นไม่สม่ำเสมอได้

การเลือก แคลมป์จับชิ้นงานสำหรับงานผลิตต่อเนื่อง จึงต้องดูทั้งแรงจับ ความทนทาน ความสะดวกในการใช้งาน และการติดตั้งร่วมกับจิ๊กฟิกซ์เจอร์ โดยเริ่มจากลักษณะงานจริงก่อนเลือกขนาดหรือรุ่นสินค้า

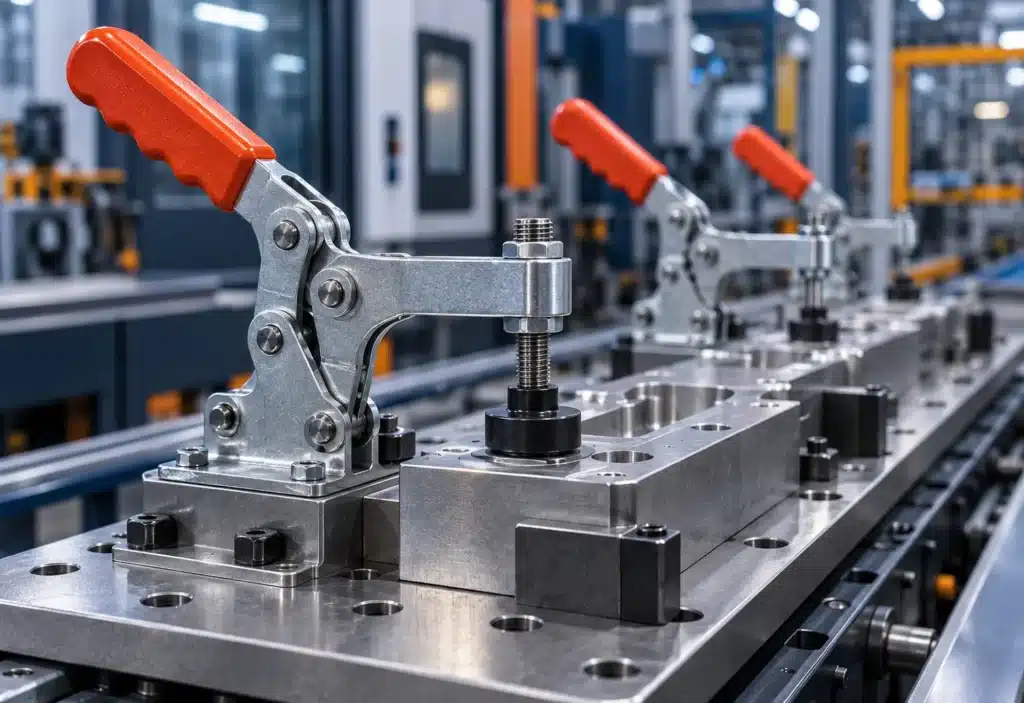

แคลมป์จับชิ้นงานสำหรับงานผลิตต่อเนื่อง

แคลมป์จับชิ้นงานสำหรับงานผลิตต่อเนื่องควรมีแรงกดเหมาะกับชิ้นงาน รับแรงจากกระบวนการได้ ล็อกมั่นคง เปิด–ปิดสะดวก และมีโครงสร้างเหมาะกับการใช้งานซ้ำ รวมถึงปรับตั้งได้แน่นอน บำรุงรักษาง่าย และมีอะไหล่รองรับ หากใช้กับระบบอัตโนมัติ ควรพิจารณาการตรวจจับสถานะและพฤติกรรมเมื่อแหล่งจ่ายกำลังขัดข้องด้วย ทั้งนี้ ต้องแยกค่า Clamping Force ออกจาก Holding Capacity และตรวจสอบเงื่อนไขใน Datasheet ของรุ่นที่เลือก

1. แรงจับต้องเหมาะกับกระบวนการและไม่ทำให้ชิ้นงานเสียรูป

งานประกอบ งานเจาะ และงานเชื่อมมีแรงที่กระทำต่อชิ้นงานต่างกัน จึงไม่ควรเลือกแคลมป์จากน้ำหนักชิ้นงานเพียงอย่างเดียว แต่ต้องดูทิศทางแรง ตำแหน่งจับ และจุดรองรับร่วมด้วย

ค่าที่มักทำให้สับสนมีสองค่า ได้แก่

ค่า Holding Capacity ไม่ใช่แรงกดที่เกิดขึ้นจริงบนชิ้นงาน และไม่ควรนำไปตีความเป็นน้ำหนักชิ้นงานที่จับได้โดยตรง ผู้ผลิต DESTACO อธิบายว่าค่าการรับแรงสัมพันธ์กับตำแหน่งบนแขนแคลมป์ โดยเมื่อจุดกดอยู่ห่างฐานมากขึ้น ความสามารถในการรับแรงจะลดลงตามลักษณะของรุ่นนั้น อ้างอิงข้อมูลแรงของ DESTACO

สำหรับชิ้นงานบางหรือผิวที่เป็นรอยง่าย ควรจัดจุดรองรับใต้บริเวณกดและเลือกหน้าสัมผัสให้เหมาะสม การเพิ่มแรงกดอย่างเดียวอาจทำให้จับแน่นขึ้น แต่ชิ้นงานกลับโก่งหรือบุบจนหลุดจากค่าที่ต้องการ

2. กลไกและข้อต่อต้องเหมาะกับการเปิด–ปิดซ้ำ

งานผลิตต่อเนื่องควรตรวจสอบสลัก ข้อต่อ บูช แขนกด และฐานยึด เพราะเป็นส่วนที่เกี่ยวข้องกับความมั่นคงของการจับ เมื่อมีระยะคลอนเพิ่มขึ้น อาจต้องปรับตั้งบ่อยหรือจับชิ้นงานได้ไม่เหมือนเดิม

ก่อนซื้อควรสอบถามผู้จำหน่ายว่า รุ่นนั้นเหมาะกับความถี่ใช้งานเท่าใด มีข้อมูลทดสอบอายุการใช้งานหรือไม่ และทดสอบภายใต้โหลดหรือสภาพแวดล้อมแบบใด ไม่ควรสรุปอายุใช้งานจากคำว่า “Heavy Duty” หรือจากขนาดภายนอกเพียงอย่างเดียว

ตัวอย่างเช่น หากสถานีหนึ่งผลิต 600 ชิ้นต่อวัน และแคลมป์แต่ละตัวเปิด–ปิดหนึ่งรอบต่อชิ้น เท่ากับแคลมป์ตัวนั้นทำงานประมาณ 600 รอบต่อวัน หรือ 15,600 รอบใน 26 วันทำงาน ตัวเลขนี้ใช้แจ้งความต้องการแก่ผู้จำหน่าย ไม่ใช่ค่ารับประกันอายุแคลมป์

3. จับซ้ำได้สม่ำเสมอเมื่อทำงานร่วมกับจิ๊กฟิกซ์เจอร์

แคลมป์ทำหน้าที่กดชิ้นงานให้อยู่กับจุดอ้างอิง ส่วนความแม่นยำในการวางซ้ำยังขึ้นอยู่กับสต็อปเปอร์ พินกำหนดตำแหน่ง และผิวรองรับของจิ๊กด้วย

หากต้องขยับชิ้นงานด้วยสายตาทุกครั้งก่อนล็อก ต่อให้แคลมป์แข็งแรงก็ยังควบคุมตำแหน่งได้ยาก จึงควรออกแบบให้วางชิ้นงานเข้าตำแหน่งได้ชัดเจน แล้วให้แรงกดช่วยรักษาตำแหน่งนั้นระหว่างทำงาน

สิ่งที่ควรตรวจสอบ ได้แก่

• จุดกดตรงกับบริเวณที่มีฐานรองรับหรือไม่
• การล็อกทำให้ชิ้นงานไถลหรือยกตัวหรือไม่
• จุดกำหนดตำแหน่งและฐานรองรับยึดแน่นหรือไม่
• มีเศษวัสดุสะสมบนผิวอ้างอิงหรือไม่

ปัญหาชิ้นงานคลาดเคลื่อนจึงควรตรวจทั้งชุดจับยึด ก่อนตัดสินใจเพิ่มแรงกดหรือเปลี่ยนแคลมป์ให้ใหญ่ขึ้น

4. เปิด–ปิดสะดวกและไม่ขวางการทำงาน

แคลมป์ที่เหมาะกับไลน์ผลิตควรช่วยให้ใส่และถอดชิ้นงานได้คล่อง โดยต้องดูระยะยกของแขนกด มุมเปิด และพื้นที่เคลื่อนที่ของด้ามจับจากแบบมิติจริง

จุดที่ควรทดลองกับผู้ใช้งาน ได้แก่

• จับด้ามได้สะดวกเมื่อสวมถุงมือที่ใช้ในงานหรือไม่
• ต้องออกแรงหรือบิดข้อมือมากเกินไปหรือไม่
• แขนแคลมป์หลบพ้นทางใส่ชิ้นงานและทางเดินเครื่องมือหรือไม่
• มีจุดหนีบมือระหว่างด้ามจับกับจิ๊กหรือไม่

เวลาที่ประหยัดได้ต่อรอบควรมาจากการทดลองกับสถานีจริง เพราะตำแหน่งติดตั้งและลำดับงานมีผลพอ ๆ กับชนิดของแคลมป์

5. ล็อกมั่นคงและเหมาะกับระบบควบคุม

สำหรับงานที่มีแรงสั่นหรือโอกาสเผลอสัมผัสด้ามจับ ควรพิจารณารุ่นที่มีระบบล็อกเสริมตามความเสี่ยงของงาน ตัวอย่างเช่น DESTACO มีระบบ Toggle Lock Plus ซึ่งเป็นกลไกล็อกชั้นที่สองเพื่อช่วยป้องกันการปลดโดยไม่ตั้งใจ คุณสมบัตินี้มีเฉพาะรุ่นที่รองรับ จึงต้องตรวจสอบก่อนสั่งซื้อ ข้อมูลระบบล็อกเสริมจาก DESTACO

หากเป็นสถานีอัตโนมัติ ควรพิจารณาการตรวจจับตำแหน่งเปิด–ปิดและเงื่อนไขอนุญาตให้เครื่องเริ่มทำงานด้วย

อย่างไรก็ตาม เซนเซอร์แจ้งว่าแคลมป์ปิดแล้ว ไม่ได้ยืนยันว่าแรงจับเพียงพอหรือชิ้นงานวางถูกตำแหน่งเสมอไป การตรวจสอบต้องออกแบบให้ตรงกับสิ่งที่ต้องการยืนยันจริง

6. วัสดุและชิ้นส่วนต้องเหมาะกับสภาพหน้างาน

แคลมป์ในงานเชื่อมอาจเจอสะเก็ดและความร้อน ขณะที่งานตัดเฉือนอาจมีเศษโลหะหรือน้ำหล่อเย็น จึงต้องเลือกวัสดุ ผิวเคลือบ ซีล และหัวกดตามสภาพใช้งาน

แคลมป์ลมมีทั้งรุ่นสำหรับงานทั่วไปและรุ่นที่ออกแบบปิดผนึกสำหรับสภาพงานเชื่อม จึงไม่ควรใช้ชนิดของระบบขับเคลื่อนเป็นตัวตัดสินความทนทานเพียงอย่างเดียว ตัวอย่างประเภทแคลมป์ลมจาก DESTACO

7. ปรับตั้งง่ายและดูแลรักษาได้สะดวก

หากผลิตหลายรุ่นบนจิ๊กเดียวกัน ควรเลือกแคลมป์ที่ปรับระยะกดได้ในช่วงที่ต้องใช้ และมีวิธีล็อกค่าหลังปรับ เช่น นอตล็อกตามแบบของรุ่นนั้น พร้อมทำจุดอ้างอิงการตั้งค่าเพื่อลดการลองผิดลองถูก

ส่วนงานที่ใช้ต่อเนื่องควรตรวจสอบว่าเปลี่ยนหัวกด สกรูกด หรืออะไหล่ที่สึกหรอได้หรือไม่ ผู้จำหน่ายมีระยะเวลาจัดส่งเท่าใด และเข้าถึงจุดตรวจเช็กได้สะดวกแค่ไหน เพราะต้นทุนจริงรวมเวลาหยุดเครื่องและเวลาปรับตั้งด้วย

เลือกแคลมป์มือโยกหรือแคลมป์ลมดี?

ไม่จำเป็นต้องเปลี่ยนเป็นแคลมป์ลมเพียงเพราะผลิตจำนวนมาก ควรเปรียบเทียบเวลารอบงาน จำนวนจุดจับ ความล้าของผู้ใช้ และต้นทุนระบบประกอบก่อนตัดสินใจ

วิธีตรวจสอบก่อนสั่งซื้อใช้ทั้งไลน์

1. รวบรวมข้อมูลชิ้นงาน
   ระบุวัสดุ ขนาด ความหนาคลาดเคลื่อน และบริเวณที่ห้ามเกิดรอย
2. ระบุกระบวนการ
   แจ้งประเภทงาน ทิศทางแรง ความถี่ใช้งาน และสภาพแวดล้อม
3. ตรวจ Datasheet
   ดูแรงจับ การรับแรง ระยะกด มุมเปิด และข้อจำกัดการติดตั้ง
4. ทดลองกับจิ๊กจริง
   ตรวจการเคลื่อนตัว รอยกด ความสะดวก และเวลารอบงาน รวมถึงชิ้นงานที่อยู่ปลายช่วงความคลาดเคลื่อนที่ยอมรับได้
5. กำหนดเกณฑ์รับงาน
   ระบุคุณภาพชิ้นงานที่ต้องได้ วิธีตรวจแคลมป์ และแผนอะไหล่ก่อนขยายใช้งาน

สรุป

การเลือก แคลมป์จับชิ้นงานสำหรับงานผลิตต่อเนื่อง ควรดูทั้งแรงจับที่เหมาะสม ความทนทานต่อการเปิด–ปิดซ้ำ ระบบล็อกที่มั่นคง และความสะดวกในการปรับตั้ง โดยต้องทำงานร่วมกับจิ๊กฟิกซ์เจอร์ได้ดี ไม่กดชิ้นงานเสียรูป และดูแลรักษาง่าย ก่อนสั่งซื้อควรตรวจสอบ Datasheet และทดลองกับชิ้นงานจริง เพื่อช่วยลดเวลาปรับงาน ควบคุมคุณภาพ และลดปัญหาหยุดไลน์ผลิต

FAQ: คำถามที่พบบ่อย

แคลมป์จับชิ้นงานสำหรับงานผลิตต่อเนื่องต้องมีแรงจับสูงที่สุดหรือไม่?

ไม่จำเป็น ควรมีแรงจับเพียงพอกับกระบวนการโดยไม่ทำให้ชิ้นงานเสียรูป ต้องพิจารณาร่วมกับจุดรองรับ ตำแหน่งกด และแรงภายนอกที่เกิดระหว่างทำงาน

Holding Capacity ใช้แทน Clamping Force ได้หรือไม่?

ไม่ได้ Holding Capacity เป็นความสามารถในการรับแรงขณะล็อกตามเงื่อนไขผู้ผลิต ส่วน Clamping Force เป็นแรงกดที่กระทำกับชิ้นงาน ต้องตรวจสอบทั้งสองค่าแยกกัน

ใช้ Toggle Clamp กับงานผลิตทั้งวันได้ไหม?

ใช้ได้หากเลือกรุ่นให้เหมาะกับโหลดและความถี่เปิด–ปิด ควรสอบถามข้อจำกัดและข้อมูลทดสอบจากผู้ผลิต พร้อมวางแผนตรวจความคลอน การยึดฐาน และการทำงานของกลไก

แคลมป์ลมช่วยให้จับชิ้นงานแม่นยำขึ้นเสมอหรือไม่?

ไม่เสมอไป ความแม่นยำยังขึ้นอยู่กับจุดอ้างอิง ฐานรองรับ และการออกแบบจิ๊ก แคลมป์ลมช่วยให้ควบคุมลำดับการจับได้ แต่ไม่แก้ปัญหาชิ้นงานวางผิดตำแหน่งโดยอัตโนมัติ

ควรเปลี่ยนแคลมป์เมื่อใด?

ควรหยุดตรวจสอบเมื่อพบรอยแตก การเสียรูป กลไกล็อกผิดปกติ หรือความคลอนที่กระทบการจับ หากปรับตั้งและบำรุงรักษาตามคู่มือแล้วไม่คืนสภาพ ควรซ่อมหรือเปลี่ยนตามข้อกำหนดของผู้ผลิต

ต้องเตรียมอะไรบ้างก่อนสอบถามราคา?

เตรียมรูปหรือแบบชิ้นงาน ลักษณะกระบวนการ ตำแหน่งติดตั้ง จำนวนรอบต่อวัน และจำนวนที่ต้องการ หากใช้แคลมป์ลม ให้แจ้งแรงดันที่มีและความต้องการเชื่อมระบบควบคุมเพิ่มเติม
