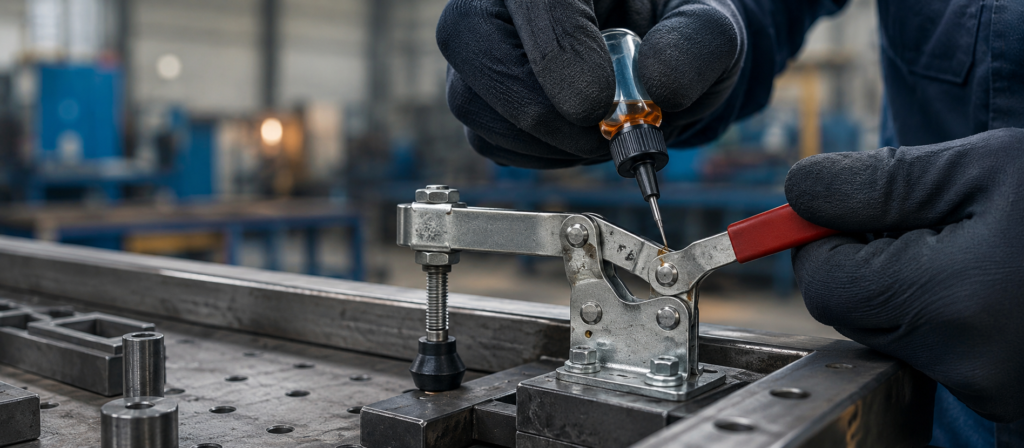

Toggle Clamp สำหรับงานแม่พิมพ์ ควรเลือกแรงจับเท่าไหร่?

Toggle Clamp สำหรับงานแม่พิมพ์ควรเลือกแรงจับเท่าไหร่

เวลาเลือกแคลมป์จับแม่พิมพ์ หลายคนเริ่มจากคำถามว่า “ใช้รุ่น 100 กิโล หรือ 200 กิโลดี?” แต่ตัวเลขบนหน้าสินค้าอาจไม่ได้หมายถึงแรงที่หัวแคลมป์กดลงบนชิ้นงานจริง และน้ำหนักแม่พิมพ์ก็ไม่ได้บอกภาระที่แคลมป์ต้องรับทั้งหมด

สิ่งที่ควรรู้ก่อนซื้อคือ แคลมป์ทำหน้าที่อะไร แรงที่พยายามเปิดหรือขยับแม่พิมพ์มีมากแค่ไหน และแรงนั้นตกที่จุดจับแต่ละตำแหน่งอย่างไร เมื่อรู้ข้อมูลเหล่านี้ การเลือกรุ่นจะตรงงานกว่าการเผื่อขนาดจากความรู้สึก

Toggle Clamp สำหรับงานแม่พิมพ์ควรใช้แรงจับเท่าไหร่?

Toggle Clamp สำหรับงานแม่พิมพ์ไม่มีค่าแรงจับตายตัวที่ใช้ได้ทุกงาน ต้องเลือกจากแรงกดที่ต้องการและแรงภายนอกสูงสุดที่แคลมป์แต่ละตัวต้องรับ โดยแยกค่า Clamping Force ออกจาก Holding Capacity ให้ชัดเจน

ตัวอย่างเช่น หากคำนวณแรงเปิดที่จุดจับได้ 400 N และผู้ออกแบบกำหนดตัวคูณเผื่อ 2 สำหรับกรณีนั้น จะต้องตรวจพิกัดรับแรงอย่างน้อย 800 N ณ ตำแหน่งและทิศทางใช้งาน พร้อมตรวจแรงกดจริง ฐานยึด และสกรูร่วมด้วย ตัวเลขนี้เป็นตัวอย่างคำนวณ ไม่ใช่ค่ามาตรฐานสำหรับแม่พิมพ์ทุกประเภท

แรงกดจับกับพิกัดรับแรง ต่างกันอย่างไร?

คำว่า “แรงจับ” ที่ใช้กันทั่วไปอาจหมายถึงคนละค่า การอ่านแคตตาล็อกจึงควรดูชื่อภาษาอังกฤษและหน่วยกำกับด้วย

DESTACO อธิบายว่าแรงกดจริงของแคลมป์มือขึ้นกับตัวแปร เช่น แรงที่ผู้ปฏิบัติงานกดด้าม ขณะที่ Carr Lane อธิบาย Holding Capacity ว่าเป็นพิกัดแรงที่แคลมป์ต้านได้เมื่ออยู่ในตำแหน่งล็อก จึงไม่ควรนำสองค่านี้มาใช้แทนกัน ข้อมูลจาก DESTACO และ Carr Lane

ถ้าสินค้าระบุ Holding Capacity 200 kgf ไม่ได้แปลว่าหัวกดจะกดชิ้นงานด้วยแรง 200 kgf ทุกครั้ง ก่อนสั่งซื้อควรขอดาต้าชีตของรุ่นนั้น และตรวจว่าพิกัดอ้างอิงตำแหน่งหัวกดใด

ทำไมน้ำหนักแม่พิมพ์อย่างเดียวจึงไม่พอ?

แม่พิมพ์หนัก 20 กิโลกรัมที่วางบนโต๊ะ อาจมีโต๊ะรับน้ำหนักทั้งหมด โดยแคลมป์ทำหน้าที่เพียงกดให้แนบกับจุดรองรับ แต่แม่พิมพ์น้ำหนักเท่ากันที่มีแรงดันภายใน อาจเกิดแรงเปิดมากกว่าน้ำหนักของตัวแม่พิมพ์หลายเท่า

ก่อนเลือก Toggle Clamp จึงควรแยกหน้าที่ให้ชัดเจน

Toggle Clamp ที่ใช้กับจิ๊กประกอบกับระบบล็อกแม่พิมพ์ของเครื่องฉีดเป็นคนละบริบท จึงไม่ควรนำพิกัดของแคลมป์ทั่วไปไปเทียบกับแรงปิดแม่พิมพ์ของเครื่องโดยตรง

วิธีประเมินพิกัดรับแรงของ Toggle Clamp

เริ่มจากหา แรงภายนอกสูงสุดที่กระทำต่อแคลมป์แต่ละตัว แล้วจึงตรวจพิกัดรุ่นที่ต้องการใช้ โดยแนวคิดเบื้องต้นคือ

พิกัดรับแรงที่ต้องตรวจสอบ ≥ แรงภายนอกสูงสุดต่อจุดจับ × ตัวคูณเผื่อที่กำหนดสำหรับงานนั้น

สูตรนี้เป็นแนวทางคัดกรองด้าน Holding Capacity ไม่ใช่สูตรหาแรงกดจริง และไม่ได้ครอบคลุมการลื่นไถล โมเมนต์ แรงกระแทก หรือความแข็งแรงของฐานยึดทั้งหมด

ตัวคูณเผื่อต้องพิจารณาจากความไม่แน่นอนของโหลด การทำงานซ้ำ การสั่นสะเทือน และผลกระทบหากเกิดการหลุด ไม่ควรกำหนดว่าใช้ 2 เท่าหรือ 3 เท่าได้กับทุกงานโดยอัตโนมัติ

ตัวอย่างคำนวณสำหรับทำความเข้าใจ

สมมติฝาแม่พิมพ์มีแรงเปิดรวม 800 N ใช้แคลมป์ 2 ตัว และตรวจแล้วว่าโครงสร้างสมมาตร แข็งเพียงพอ และแบ่งแรงเท่ากันจริง

จากตัวอย่างนี้ รุ่นที่พิกัดต่ำกว่า 800 N ไม่ผ่านเกณฑ์ที่ตั้งไว้ ส่วนรุ่นที่สูงกว่ายังต้องตรวจทิศทางแรง ระยะแขนจับ สกรูยึด และแรงกดที่ใช้งานได้จริงก่อนเลือก

หากฝาโก่ง โหลดเยื้องศูนย์ หรือแคลมป์ติดตั้งไม่สมมาตร ห้ามหารแรงรวมด้วยจำนวนแคลมป์แล้วถือว่าทุกตัวรับเท่ากัน ต้องประเมินแรงที่จุดรับโหลดสูงสุดใหม่

กรณีแม่พิมพ์มีแรงดันภายใน

แรงเปิดในทิศทางหนึ่งสามารถประเมินเบื้องต้นจาก แรงดัน × พื้นที่ฉายที่รับแรงในทิศทางเปิด เมื่อสมมติให้แรงดันสม่ำเสมอ แต่การออกแบบจริงยังต้องพิจารณาความดันสูงสุด รูปทรง แนวประกบ ซีล และความแข็งแรงของแม่พิมพ์ด้วย

ตารางแปลงหน่วยแรงจับที่พบบ่อย

หน่วย kg เป็นหน่วยมวล ส่วน kgf เป็นหน่วยแรง หากหน้าสินค้าเขียนเพียง “รับแรง 100 kg” ควรถามผู้ขายให้ชัดว่าหมายถึง kgf และเป็นพิกัดชนิดใด

ใช้ความสัมพันธ์ 1 kgf = 9.80665 N ตารางนี้ใช้แปลงหน่วยเท่านั้น ไม่ใช่ตารางแนะนำขนาดแคลมป์ตามประเภทแม่พิมพ์

ก่อนซื้อแคลมป์จับแม่พิมพ์ ควรเช็กอะไรอีก?

1. ตำแหน่งหัวกดและระยะแขนจับ

ตรวจพิกัดตามระยะใช้งานจริง โดยเฉพาะรุ่นที่เลื่อนหัวกดตามร่องได้ อย่าสมมติว่าทุกตำแหน่งให้แรงและรับแรงได้เท่ากัน การเลือกจากพิกัดสูงสุดเพียงตัวเลขเดียวอาจไม่ตรงกับตำแหน่งที่ติดตั้งจริง

2. ทิศทางของแรง

รุ่นกดลง รุ่นดันตรง และรุ่นดึงล็อกมีลักษณะใช้งานต่างกัน แรงเอียงหรือแรงด้านข้างอาจไม่ตรงกับเงื่อนไขพิกัดที่ระบุ ควรวางทิศทางการจับให้สอดคล้องกับแรงที่ต้องต้าน

3. ฐานยึดและสกรู

แคลมป์พิกัดสูงไม่ได้ช่วยให้แผ่นฐานบางหรือรูเกลียวตื้นรับแรงได้มากขึ้น ต้องตรวจส่วนประกอบตลอดเส้นทางรับแรง ทั้งตัวแคลมป์ สกรู แผ่นฐาน และโครงสร้างรองรับ

4. ผิวสัมผัสและการเสียรูป

หัวกดต้องเหมาะกับผิวแม่พิมพ์และอุณหภูมิใช้งาน พร้อมวางจุดรองรับให้เหมาะสม การเพิ่มแรงกดอย่างเดียวอาจทำให้ชิ้นส่วนบางโก่งหรือเกิดรอย โดยเฉพาะงานที่ต้องรักษาระยะและความเรียบของผิว

5. สภาพการทำงานและความถี่เปิดปิด

ตรวจอุณหภูมิ น้ำมัน สารเคมี ความถี่เปิดปิด และแรงสั่นสะเทือน รวมถึงความจำเป็นของกลไกล็อกเสริมตามการประเมินงาน

หลังติดตั้งควรตรวจการล็อกเต็มตำแหน่ง การเคลื่อนตัวของชิ้นงาน และสภาพฐานยึดภายใต้ขั้นตอนทดสอบที่เหมาะสม หากต้องออกแรงกดด้ามผิดปกติ ควรตรวจการตั้งหัวกดและแนวติดตั้งก่อนฝืนใช้งาน

เลือกแรงจับให้พอดี ช่วยให้งานแม่พิมพ์ทำซ้ำได้ดีขึ้น

การเลือก Toggle Clamp สำหรับงานแม่พิมพ์ควรเริ่มจากโหลดจริงและตำแหน่งรับแรง แล้วตรวจทั้งแรงกด พิกัดรับแรง และชุดยึดประกอบร่วมกัน รุ่นที่ตัวใหญ่ที่สุดอาจไม่เหมาะ หากกินพื้นที่ เปิดปิดลำบาก หรือกดจนชิ้นส่วนเสียรูป

ต้องการเลือกแคลมป์ให้ตรงงาน? เตรียมภาพแม่พิมพ์ ขนาดชิ้นงาน ตำแหน่งจับ ทิศทางแรง และลักษณะการใช้งาน ส่งให้ผู้จำหน่ายช่วยตรวจรุ่น พร้อมขอดาต้าชีตยืนยันพิกัดก่อนสั่งซื้อ จะช่วยลดการลองผิดลองถูกได้มากกว่าการระบุเพียงว่าอยากได้แคลมป์แรงจับกี่กิโล

สรุป: Toggle Clamp สำหรับงานแม่พิมพ์ควรเลือกแรงจับเท่าไหร่?

การเลือก Toggle Clamp สำหรับงานแม่พิมพ์ ไม่มีค่าแรงจับตายตัว และไม่ควรดูจากน้ำหนักแม่พิมพ์เพียงอย่างเดียว ต้องพิจารณาแรงที่เกิดระหว่างทำงาน ทิศทางแรง จำนวนจุดจับ และตำแหน่งติดตั้ง โดยแยก Clamping Force หรือแรงกดจับจริง ออกจาก Holding Capacity หรือพิกัดรับแรงขณะล็อก ให้ชัดเจน

แคลมป์ที่เหมาะสมควรกดชิ้นงานได้มั่นคง รับภาระตามที่คำนวณไว้ และไม่ทำให้แม่พิมพ์เสียรูป พร้อมตรวจความแข็งแรงของฐานยึดและสกรูร่วมด้วย ก่อนสั่งซื้อจึงควรเตรียมข้อมูลหน้างานและขอดาต้าชีตเพื่อยืนยันว่ารุ่นที่เลือกเหมาะกับการใช้งานจริง

FAQ: คำถามที่พบบ่อย

Toggle Clamp สำหรับงานแม่พิมพ์ควรเลือกแรงจับกี่กิโล?

ไม่มีตัวเลขเดียวสำหรับทุกงาน ต้องทราบแรงที่จุดจับแต่ละตำแหน่งและแรงกดที่ต้องการก่อน จากนั้นตรวจ Clamping Force และ Holding Capacity ของรุ่นภายใต้เงื่อนไขใช้งานจริง

แม่พิมพ์หนัก 50 กิโลกรัม ใช้แคลมป์ 50 kgf ได้ไหม?

ตัดสินจากน้ำหนักอย่างเดียวไม่ได้ หากแม่พิมพ์วางบนฐาน ฐานอาจรับน้ำหนักหลัก แต่แคลมป์ต้องรับแรงเปิด แรงตัด หรือแรงอื่นที่เกิดขึ้นระหว่างทำงาน จึงต้องประเมินโหลดเหล่านั้นเพิ่มเติม

Holding Capacity เท่ากับแรงกดจับจริงหรือไม่?

ไม่เท่ากัน Holding Capacity เป็นพิกัดต้านแรงภายนอกขณะล็อก ส่วน Clamping Force เป็นแรงกดหรือแรงดันที่แคลมป์สร้างขึ้นกับชิ้นงาน ต้องตรวจทั้งสองค่าแยกกัน

ใช้แคลมป์สองตัว พิกัดรวมเป็นสองเท่าได้เลยหรือไม่?

ไม่ควรบวกพิกัดแล้วใช้เป็นข้อสรุปทันที เพราะแต่ละตัวอาจรับแรงไม่เท่ากัน ต้องตรวจตำแหน่งโหลด ความแข็งของแม่พิมพ์ และการกระจายแรงก่อน

เลือก Toggle Clamp แรงสูงไว้ก่อนดีกว่าไหม?

พิกัดสูงอาจช่วยเพิ่มความสามารถในการรับแรง แต่ยังต้องเหมาะกับพื้นที่และรูปแบบงาน ส่วนแรงกดที่ตั้งสูงเกินไปอาจทำให้ชิ้นส่วนโก่งหรือเกิดรอย จึงควรเลือกและปรับตั้งให้พอดี

Toggle Clamp ทั่วไปใช้ล็อกแม่พิมพ์เครื่องฉีดพลาสติกได้ไหม?

ไม่ควรใช้แทนระบบยึดหรือระบบปิดแม่พิมพ์โดยอาศัยตัวเลขพิกัดอย่างเดียว ต้องใช้ระบบที่เหมาะกับเครื่องจักรและได้รับการตรวจสอบตามเงื่อนไขของผู้ผลิตเครื่อง
