แรงจับของแคลมป์สำคัญอย่างไร? เลือกผิดอาจทำให้ชิ้นงานเสียหาย

เวลาชิ้นงานขยับระหว่างเจาะหรือประกอบ หลายคนอาจแก้ด้วยการขันแคลมป์ให้แน่นขึ้น แต่บางครั้งชิ้นงานกลับเป็นรอย โก่ง หรือวัดขนาดคลาดเคลื่อนหลังปลดแคลมป์ ปัญหาจึงไม่ได้อยู่ที่จับแน่นพอหรือไม่เพียงอย่างเดียว แต่อยู่ที่ใช้แรงเหมาะกับชิ้นงานและกดลงในตำแหน่งที่ถูกต้องหรือเปล่า

แรงจับของแคลมป์ที่เหมาะสมต้องยึดชิ้นงานให้อยู่ในตำแหน่ง โดยไม่ทำให้ชิ้นงานเสียรูปหรือผิวเสียหาย การเลือกจึงต้องดูทั้งวัสดุ รูปทรง จุดรองรับ และแรงที่เกิดขึ้นระหว่างทำงาน ไม่ควรตัดสินจากตัวเลขพิกัดสูงที่สุดในแคตตาล็อกอย่างเดียว

สรุปเรื่องแรงจับของแคลมป์

แรงจับของแคลมป์มีผลต่อการยึดชิ้นงาน ความแม่นยำ และคุณภาพผิว แรงน้อยเกินไปอาจทำให้ชิ้นงานเลื่อนหรือสั่น ส่วนแรงมากเกินไปอาจทำให้เกิดรอยกด บุบ หรือบิดงอ การเลือกใช้งานควรแยก แรงกดจับ (Clamping Force) ออกจาก ความสามารถในการรับแรงขณะล็อก (Holding Capacity) พร้อมพิจารณาพื้นที่สัมผัสและจุดรองรับชิ้นงานร่วมกัน

แรงกดจับกับแรงล็อกของแคลมป์ต่างกันอย่างไร?

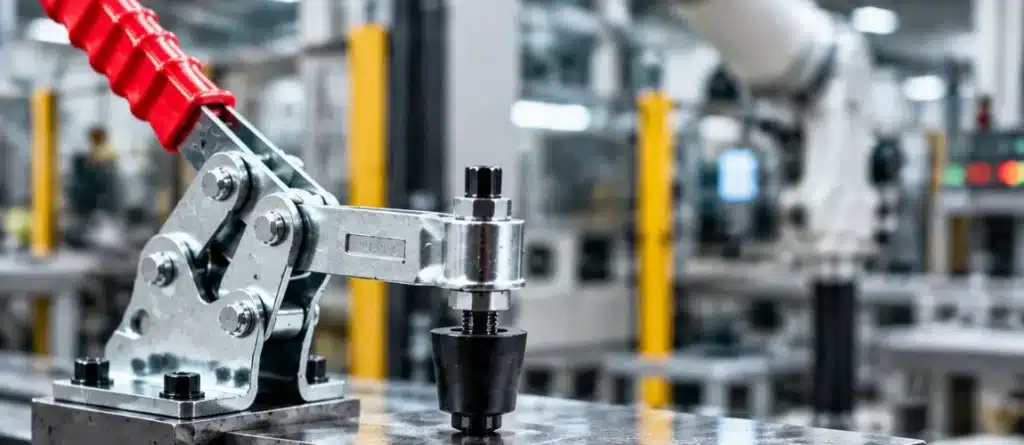

คำว่า “แรงจับ” มักถูกใช้เรียกรวมกัน แต่สำหรับ Toggle Clamp ตัวเลขในสเปกอาจหมายถึงแรงคนละประเภท ซึ่งมีผลต่อการเลือกรุ่นและการปรับใช้งาน

DESTACO อธิบายว่า Holding Capacity เป็นพิกัดที่ได้จากการทดสอบแคลมป์ขณะปิด โดยพิจารณาแรงที่รับได้ก่อนส่วนประกอบเกิดการเสียรูปถาวร ขณะที่แรงกดจับขึ้นอยู่กับแรงที่ป้อนและตำแหน่งกดบนแขนแคลมป์ด้วย จึงไม่ควรนำสองค่านี้มาใช้แทนกัน อ้างอิง: DESTACO

ถ้าหน้าสินค้าระบุเพียง “รับแรง 200 กก.” ควรตรวจสอบก่อนว่าหมายถึงค่าใด รวมถึงหน่วยที่แท้จริงว่าเป็น N หรือ kgf เพราะ kg เป็นหน่วยมวล และตัวเลขดังกล่าวไม่ได้หมายความว่าแคลมป์เหมาะสำหรับยกของหนักเท่านั้น

เลือกแรงจับของแคลมป์ผิด ส่งผลอย่างไรต่อชิ้นงาน?

แรงน้อยเกินไป: ชิ้นงานเลื่อนและตำแหน่งคลาดเคลื่อน

แคลมป์ที่กดไม่เพียงพออาจทำให้ชิ้นงานขยับเมื่อรับแรงจากเครื่องมือ แม้ตอนตั้งงานจะดูแน่นดีแล้วก็ตาม ผลที่พบได้ เช่น รูเจาะคลาดตำแหน่ง ชิ้นส่วนประกอบไม่ตรง หรือเกิดการสั่นระหว่างทำงาน

อย่างไรก็ตาม ชิ้นงานเลื่อนไม่ได้แปลว่าแคลมป์มีแรงน้อยเสมอไป อาจเกิดจากผิวสัมผัสมีน้ำมัน จุดกดอยู่ผิดตำแหน่ง หรือฟิกซ์เจอร์ไม่มีตัวหยุดรับแรงด้านข้าง

แรงมากเกินไป: ผิวเป็นรอยและรูปทรงเปลี่ยน

วัสดุเนื้ออ่อน ชิ้นงานบาง หรือชิ้นงานกลวง อาจเสียหายก่อนที่ผู้ใช้งานจะรู้สึกว่ากดแน่นเกินไป เช่น

• แผ่นโลหะบางบุบใต้หัวกด
• ไม้เกิดรอยยุบตามจุดจับ
• พลาสติกบางชนิดแตกร้าวบริเวณขอบหรือรู
• ท่อผนังบางเสียรูปจากหน้าตัดเดิม
• ผิวเคลือบเกิดรอยกดหรือรอยขีดข่วน

หากชิ้นงานถูกกดจนโก่ง เมื่อลดแรงหรือปลดแคลมป์ รูปทรงอาจเปลี่ยนกลับบางส่วน ทำให้ขนาดสุดท้ายต่างจากตอนที่วัดอยู่บนฟิกซ์เจอร์

จุดกดไม่เหมาะสม: เพิ่มแรงเท่าไรก็ยังจับงานได้ไม่ดี

การกดบริเวณที่ไม่มีฐานรองรับอาจทำให้ชิ้นงานแอ่น แทนที่จะช่วยให้มั่นคงขึ้น โดยเฉพาะแผ่นบางหรือชิ้นงานที่มีช่วงยื่นยาว

แนวทางที่ควรตรวจสอบก่อนเพิ่มแรงคือ จัดจุดรองรับให้อยู่ใกล้แนวแรงกด และมีตัวกำหนดตำแหน่งรับแรงในทิศทางที่เหมาะสม

พื้นที่สัมผัสของหัวกดสำคัญพอ ๆ กับแรงจับ

แรงกดเท่ากันอาจทำให้ชิ้นงานเสียหายต่างกันได้ หากหัวกดมีพื้นที่สัมผัสไม่เท่ากัน หลักเบื้องต้นคือ

ความดันสัมผัสเฉลี่ย = แรงกด ÷ พื้นที่สัมผัส

ตัวอย่างสมมติ แรงกด 500 N ที่กระจายสม่ำเสมอบนพื้นที่ 50 ตารางมิลลิเมตร จะให้ความดันเฉลี่ย 10 MPa แต่หากเพิ่มพื้นที่เป็น 250 ตารางมิลลิเมตร ความดันเฉลี่ยจะลดเหลือ 2 MPa

ตัวเลขนี้ใช้แสดงหลักการเท่านั้น เพราะการสัมผัสจริงอาจกระจายแรงไม่สม่ำเสมอ และไม่ได้บอกโดยตรงว่าวัสดุจะรับได้หรือไม่

การเลือกหัวกดให้เหมาะกับรูปทรง หรือใช้แผ่นรองที่เหมาะกับวัสดุ จึงช่วยลดแรงกดเฉพาะจุดได้ แต่ต้องตรวจสอบด้วยว่าแผ่นรองไม่ยุบตัวหรือลื่นจนชิ้นงานขยับ

เลือกแรงจับของแคลมป์ให้เหมาะกับงานแต่ละประเภท

ไม่มีค่าแรงจับเดียวที่เหมาะกับงานทุกประเภท แม้เป็นวัสดุชนิดเดียวกัน ความหนา รูปทรง และระยะระหว่างจุดรองรับก็ทำให้ความต้องการต่างกันได้

วิธีเลือกแคลมป์ให้จับแน่นโดยไม่ทำให้ชิ้นงานเสียหาย

1. ระบุแรงที่เกิดขึ้นระหว่างทำงาน

เริ่มจากดูว่าชิ้นงานรับแรงจากอะไร เช่น การเจาะ การตัด การประกอบ หรือแรงสั่น รวมถึงแรงมีทิศทางใด ไม่ควรเลือกจากน้ำหนักชิ้นงานเพียงอย่างเดียว เพราะชิ้นงานเบาอาจรับแรงจากกระบวนการสูงได้

2. ตรวจวัสดุ ความหนา และบริเวณที่กดได้

กำหนดว่าจุดใดรับแรงได้ จุดใดเป็นผิวโชว์ และจุดใดมีโอกาสเสียรูป โดยเฉพาะขอบบาง มุมแคบ หรือบริเวณที่ไม่มีฐานรองรับ

3. วางจุดรองรับและตัวกำหนดตำแหน่ง

ให้ชิ้นงานวางนิ่งบนฐานก่อนใช้แคลมป์กดเข้าที่ หากมีแรงด้านข้าง ควรพิจารณาตัวหยุดรับแรง แทนการเพิ่มแรงกดเพื่ออาศัยแรงเสียดทานเพียงอย่างเดียว

4. อ่านสเปกให้ครบทั้งแรงและตำแหน่งใช้งาน

ตรวจสอบประเภทของพิกัดแรง ระยะหัวกด ระยะเปิด และข้อกำหนดการติดตั้ง เพราะตำแหน่งหัวกดมีผลต่อความสามารถของกลไก

Elesa+Ganter อธิบายว่าแรงที่แคลมป์รับได้ในตำแหน่งล็อกสัมพันธ์กับลักษณะและเรขาคณิตของกลไก จึงควรยึดข้อมูลของรุ่นและตำแหน่งใช้งานจริง อ้างอิง: Elesa+Ganter

5. ทดลองตั้งแรงกับชิ้นงานตัวอย่าง

ปรับตามคู่มือผู้ผลิต ตรวจให้กลไกล็อกสมบูรณ์ แล้วทดสอบภายใต้สภาพงานที่ควบคุมได้ ตรวจทั้งการขยับ รอยกด และขนาดชิ้นงานหลังปลดแคลมป์ ไม่ควรดูเพียงความรู้สึกว่าด้ามจับแน่นหรือไม่

6. ตรวจความสม่ำเสมอก่อนผลิตต่อเนื่อง

ทดลองกับชิ้นงานที่มีความหนาต่างกันภายในช่วงที่ยอมรับได้ พร้อมตรวจฐานยึด สกรู จุดหมุน และหัวกด เพื่อให้การจับงานแต่ละรอบมีความสม่ำเสมอ

ชิ้นงานมีปัญหา ควรเพิ่มแรงจับทันทีหรือไม่?

แคลมป์ที่เหมาะสมช่วยให้งานนิ่งและทำซ้ำได้ โดยไม่ต้องฝืนกดด้ามหรือยอมให้ชิ้นงานเสียรูป หากต้องเพิ่มแรงมากขึ้นเรื่อย ๆ เพื่อให้งานอยู่ ควรกลับไปตรวจทั้งชุดจับ ไม่ใช่เปลี่ยนแคลมป์ให้ใหญ่ขึ้นอย่างเดียว

FAQ: คำถามที่พบบ่อยเกี่ยวกับแรงจับของแคลมป์

แรงจับของแคลมป์ยิ่งมากยิ่งดีหรือไม่?

ไม่เสมอไป แรงต้องเพียงพอให้ชิ้นงานอยู่ในตำแหน่งระหว่างทำงาน แต่ไม่มากจนเกิดรอยกดหรือเสียรูป ต้องพิจารณาวัสดุ พื้นที่สัมผัส และจุดรองรับร่วมกัน

Holding Capacity เท่ากับแรงกดลงบนชิ้นงานหรือไม่?

ไม่เท่ากัน Holding Capacity เป็นพิกัดความสามารถในการรับแรงขณะล็อกตามเงื่อนไขผู้ผลิต ส่วน Clamping Force คือแรงที่แคลมป์กระทำต่อชิ้นงาน จึงต้องตรวจให้ชัดว่าสเปกระบุค่าใด

เลือกแรงจับจากน้ำหนักชิ้นงานได้ไหม?

น้ำหนักเป็นข้อมูลประกอบ แต่ไม่เพียงพอ ต้องดูแรงจากกระบวนการ ทิศทางแรง ระยะคาน และการรองรับด้วย โดยเฉพาะงานเจาะหรือตัดที่มีแรงจากเครื่องมือมากระทำ

ใช้แผ่นยางรองหัวกดแล้วจะไม่เป็นรอยเลยหรือไม่?

ไม่สามารถรับประกันได้ แผ่นรองอาจช่วยลดรอย แต่ผลขึ้นอยู่กับความแข็ง ความสะอาด แรงกด และวัสดุชิ้นงาน หากแผ่นรองนิ่มเกินไปก็อาจทำให้งานขยับได้

เพิ่มแคลมป์สองตัวแล้วรับแรงได้เป็นสองเท่าหรือไม่?

ไม่ควรสรุปจากการบวกพิกัดโดยตรง เพราะแรงอาจกระจายไม่เท่ากัน ขึ้นอยู่กับตำแหน่งติดตั้ง ความแข็งของฟิกซ์เจอร์ และทิศทางแรง ต้องประเมินชุดจับโดยรวม

รู้ได้อย่างไรว่าตั้งแรงจับมากเกินไป?

สังเกตรอยกด การบุบ การโก่ง หรือขนาดที่เปลี่ยนหลังปลดแคลมป์ ส่วนการกดด้ามยากผิดปกติเป็นสัญญาณให้ตรวจการตั้งหัวกดและกลไก ไม่ใช่หลักฐานว่าจับได้มั่นคงขึ้น
